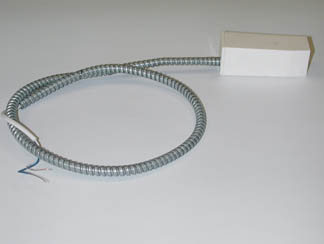

Датчик инерционный магнитоконтакный взрывозащищенный
"ДИМК/В"

Датчики инерционные магнитоконтактные взрывозащищенные ДИМК/В (далее - датчики), предназначены для блокировки остекленных конструкций на разрушение стеклянного полотна, при воздействии на контролируемую площадь удара с энергией, соответствующей 2/3 от энергии, разрушающую контролируемую площадь, на попытку съема стеклянного полотна из крепежной конструкции, на попытку съема оконных рам с выдачей сигнала "Тревога" на приемно-контрольный приборы, имеющие сертифицированные барьеры безопасности с выходными искробезопасными цепями уровня «ia». Для подключения датчика в шлейф сигнализации необходимо использовать соединительные устройства, имеющие необходимый уровень взрывозащиты. Датчики имеют уровень взрывозащиты «особовзрывобезопасный», взрывозащиту вида «искробезопасная электрическая цепь (ia)» по ГОСТ Р 51330.10-99 и имеют маркировку взрывозащиты 0ExiaIICT6 по ГОСТ Р 51330.0-99. Датчики предназначены для работы во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 51330.13-99 и других нормативных документов, регламентирующих применение электрооборудование во взрывоопасных условиях. Область применения – взрывоопасные зоны, где по условиям эксплуатации возможно образование взрывоопасных смесей и паров с воздухом, относящихся к категориям взрывоопасности IIA, IIB, IIC и группам взрывоопасности Т1, Т2, Т3, Т4, Т5, Т6, а также зоны классов В-II, BIIа, где по условиям эксплуатации возможно образование взрывоопасных смесей пыли и волокон с воздухом.

  • Датчик конструктивно состоит из геркона и магнита, совмещенных в одном корпусе.

  • Датчики рассчитаны на непрерывную круглосуточную работу.

  • Датчики являются неремонтируемыми изделиями.

УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Монтаж датчика на охраняемом объекте производится по соответствующей нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию установок охранной и охранно-пожарной сигнализации. Подключение датчик производить в предварительно обесточенный шлейф сигнализации, при помощи соединительных устройств, имеющих необходимый уровень взрывозащиты. В процессе эксплуатации датчик не требует технического обслуживания и является неремонтируемым изделием.

ПАРАМЕТРЫ

Выходное сопротивление при замкнутых контактах (НОРМА), Ом, не более

200000

Диапазон коммутируемых напряжений, В

0,02 – 20

Диапазон коммутируемых токов, А

0,001 – 0,02

Масса датчика, г, не более

50

Диапазон рабочих температур, °С

-40 +50

Степень защиты от внешних воздействий по ГОСТ 14254-96 не ниже

IP65

Датчик должен размыкать цепь контактов при наклоне его от рабочего положения в сторону посадочной плоскости на угол не менее 20° и замыкать контакты при возвращении его в рабочее положение.


СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Датчики ДИМК/В соответствуют техническим условиям ПАШК 425119.016 ТУ и признаны годными для эксплуатации

Кол-во шт.                          Дата приемки                             Штамп ОТК


ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Предприятие-изготовитель гарантирует соответствие датчика требованиям настоящих ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации, а также требований на монтаж. Гарантийный срок эксплуатации - 3 года. Извещатель по способу защиты человека от поражения электрическим током соответствует классу "0" по ГОСТ 12.2.007.0-75

ПРЕДПРИЯТИЕ ИЗГОТОВИТЕЛЬ

ООО НПП ''Магнито-контакт'' Россия, 390027, г. Рязань. ул. Новая 55
Тел./Факс: (0912) 45-16-94. (0912)45-37-88
