Датчик положения
магнитогерконовый
ДПМ-2 "МЕТАЛЛ"
 1. ОБЩИЕ СВЕДЕНИЯ
1.1. Датчики положения магнитогерконовые ДПМ-2 ''МЕТАЛЛ'', предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов рефрижераторов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов, на открывание или смещение с выдачей сигнала путем размыкания сухого контакта геркона, а также в системах автоматики различных устройств.
1.2. Конструктивное исполнение датчиков - двухблочное (блок геркона, блок магнитов). Корпуса изделия выполнены из металла
(алюминиевый сплав).
1.3. При приближении блока магнитов к блоку геркона происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
1.4. Датчики изготавливают четырех видов исполнения в соответствии с таблицей 1
Таблица 1
|
Исполнение изделия |
Тип применяемого геркона |
Обозначение исполнения |
Длина выводов, мм
Тип провода |
|
00 |
Нормально разомкнутый |
ПАШК 425119.058-00 |
200*× КСПВГ 2×0.2
(двойная изоляция) |
|
01 |
Переключающий |
ПАШК 425119.058-01 |
200*× КСПВГ 3×0.2
(двойная изоляция) |
|
02 |
Нормально разомкнутый |
ПАШК 425119.058-02 |
200*× КСПВГ 2×0.2
(металлорукав) |
|
03 |
Переключающий |
ПАШК 425119.058-03 |
200*× КСПВГ 3×0.2
(металлорукав) |
|
* По согласованию с потребителем могут изготавливаться извещатели с иной длиной вывода датчика, что оговаривается в договоре на поставку. |
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Контакты датчика при работе на металлических поверхностях должны быть в замкнутом (переключенном) состоянии при расположении магнита и датчика: на расстоянии 30 мм и менее (для изделий видов исполнения 00, 02), на расстоянии 24 мм и менее (для изделий видов исполнения 01, 03), и в разомкнутом (не переключенном) состоянии на расстоянии 70 мм и более.
Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм.
2.2. Основные технические данные:
|
- Коммутируемый ток |
от 0,001 до 0,5 А |
|
- Коммутируемое напряжение
(при максимальной коммутируемой мощности не более 10 Вт.) |
от 0,02 до 72 В |
|
- Габаритные размеры: |
датчика 90х20х20;
магнита 90х20х20 |
|
- Масса не более: |
датчика - 0,065 кг;
магнита - 0,1 кг |
|
- Диапазон температур |
от минус 50°С до плюс 50°С |
|
- Относительная влажность |
98% при 35°С |
|
- Сопротивление замкнутых контактов - не более |
0,5 Ом |
|
- Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: |
|
в нормальных климатических условиях |
5 МОм |
|
при повышенной относительной влажности 98% (без конденсации влаги) при 35°С |
200 кОм |
|
- Степень защиты оболочки извещателя |
IP68 по ГОСТ 14254-96 |
2.3. Электрическая схема датчиков ДПМ-2 ''МЕТАЛЛ''
исполнение 01, 03 без воздействия
магнитного поля изображена на рисунке
"1А".Под воздействием магнитного
поля контакт 2 размыкается с контактом 3
и замыкается с контактом 1.
Электрическая схема датчиков ДПМ-2 ''МЕТАЛЛ''
исполнение 00, 02 без воздействия
магнитного поля изображена на рисунке
"1Б". Под воздействием магнитного
поля контакт 2 замыкается с контактом 1.
3.1. Монтаж датчика на охраняемом объекте производится по соответствующей нормативно-технической документации.

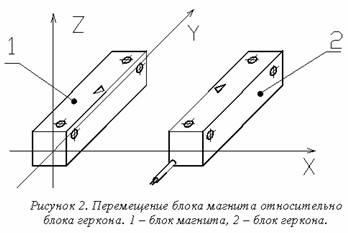

3.2. Перемещение блока магнитов относительно блока геркона (рис. 2) должно производиться по осям Х (возвратно поступательное) и Z (проходное). Перемещение по оси Y не рекомендуется, так как в этом случае происходит трехкратное замыкание и размыкание контактов геркона.
3.3. К несущей поверхности блок геркона и блок магнитов крепятся шурупами, пропущенными через отверстия в основании. Датчики могут крепиться к вертикальным или горизонтальным рабочим поверхностям в соответствии с потребностями заказчика,
но в положении встречного направления стрелок.
3.4. Габаритные и присоединительные размеры датчиков приведены на рисунке 3.
Рисунок 3. Габаритные и
присоединительные размеры датчиков ДПМ-2
''МЕТАЛЛ''. А – блок магнитов, Б – блок
геркона.
|
