Извещатель охранный точечный магнитоконтактный
ИО102-20

Извещатель охранный точечный магнитоконтактный ИО102-20 предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров и других конструктивных магнитопроводящих (стальных) и магнитонепроводящих (алюминиевых, деревянных, пластиковых и т.д.) элементов зданий и сооружений на открывание или смещение с последующей выдачей извещения о тревоге на пульт централизованного наблюдения, систему передачи извещений или приемно-контрольный прибор размыканием или замыканием шлейфа сигнализации контактами встроенного геркона.

Извещатель относится к изделиям конкретного назначения, вида I, непрерывного длительного применения, невосстанавливаемым, стареющим, неремонтируемым, обслуживаемым, контролируемым перед применением по ГОСТ 27.003-90.

В настоящее время выпускается модельный ряд извещателей из восьми конструктивных исполнений в пластмассовых и силуминовых корпусах, с нормально-замкнутыми и переключающими контактами.

Основные характеристики:

Извещатель конструктивно состоит из магнитоуправляемого датчика со встроенным герконом и задающего элемента, выполненного на основе постоянного магнита. Магнитоуправляемый датчик и задающий элемент извещателя помещены в отдельные корпуса.

Масса составных частей извещателя: магнитоуправляемого датчика – не более 0,23 кг; задающего элемента – не более 0,15 кг.

Выходное электрическое сопротивление извещателя:

- не более 0,5 Ом при замкнутых контактах в режиме протекания максимального тока;

- не менее 200 кОм при разомкнутых контактах.

Средняя наработка извещателя до отказа в нормальном состоянии не менее 200000 ч.

Электрическое сопротивление изоляции между разомкнутыми контактами извещателя, предназначенными для подключения шлейфов сигнализации с номинальным напряжением до 72 В, в соответствии с ГОСТ 12997-84, не менее 5 МОм в нормальных климатических условиях по ГОСТ 28198-89.

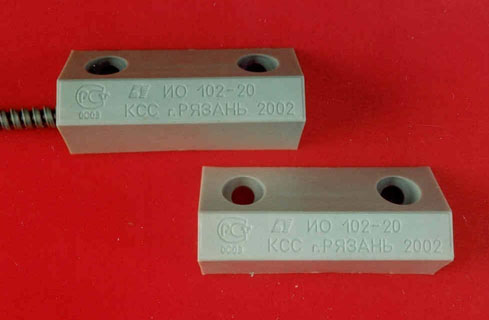

ИО102-20/А2П, ИО102-20/А3П

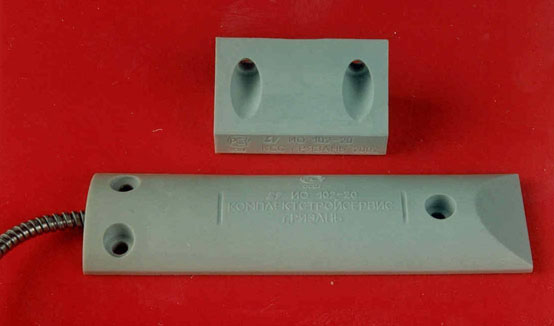

ИО102-20/Б2П, ИО102-20/Б3П

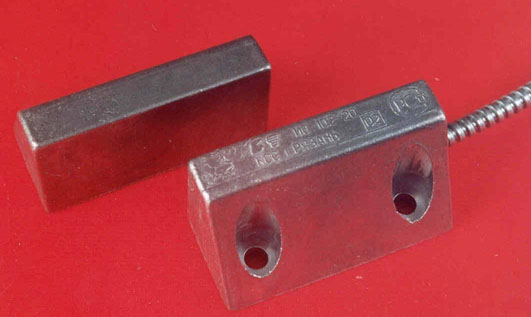

ИО102-20/А2М, ИО102-20/А3М




ИО102-20/Б2М, ИО102-20/Б3М
