Извещатель охранный точечный
магнитоконтактный
ИО 102-26 "НЕРЖАВЕЙКА 100"
 1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Извещатель охранный точечный магнитоконтактный ИО 102-26 ''НЕРЖАВЕЙКА 100'' (далее - извещатель) предназначен для контроля положения перемещающихся отдельных частей конструкций и механизмов, работающих в высокотемпературной среде.
1.2. Извещатель конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента (магнита), корпуса которых выполнены из металла
(нержавеющая сталь).
1.3. При приближении магнита к датчику происходит замыкание контактов геркона в момент, когда напряженность поля постоянного магнита, становится равной напряженности поля срабатывания геркона.
1.4. Степень защиты оболочки извещателя – IP68 по ГОСТ14254-96.
1.5. Длина выводов извещателей – 1000*мм. Тип провода ПТЛ-250-0,35МН. (*По согласованию с заказчиком могут изготавливаться извещатели с иной длиной вывода датчика).
1.6. Тип применяемого геркона – нормально разомкнутый.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Контакты извещателя при работе на металлических поверхностях должны быть в замкнутом состоянии при расположении магнита и датчика: на расстоянии 100 мм и в разомкнутом состоянии на расстоянии 140 мм и более. Максимальный допуск соосности крепления датчика и магнита - 20 мм.
2.2. Основные технические данные извещателей:
|
- Коммутируемый ток, А, не более |
2 |
|
- Коммутируемое напряжение, В, не более |
300 |
|
- Максимальная коммутируемая мощность Вт, не более |
30 |
|
- Габаритные размеры: |
датчика 150х50х50;
магнита 160х80х40 |
|
- Масса не более: |
датчика 0,8 кг;
магнита 1,8 кг |
|
- Диапазон температур |
от минус 30°С
до плюс 200°С |
|
- Относительная влажность |
98% при 35°С |
|
- Сопротивление замкнутых контактов, не более |
0,5 Ом |
|
- Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: |
|
в нормальных климатических условиях |
5 МОм |
|
при повышенной относительной влажности 98% (без конденсации влаги) при 35°С |
200 КОм |
|
- Степень защиты оболочки извещателя |
IP68 по ГОСТ14254-96 |
3. УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
3.1. Монтаж извещателя на охраняемом объекте производится по соответствующей нормативно-технической документации.

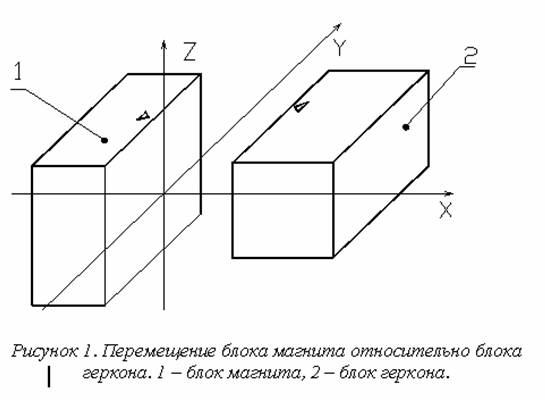

3.2. Перемещение блока магнита относительно блока геркона (рис. 1) должно производиться по осям Х (возвратно поступательное) и Z (проходное). Перемещение по оси Y не рекомендуется, так как в этом случае происходит трехкратное замыкание и размыкание контактов геркона.
3.3. К несущей поверхности блоки извещателя крепятся в
положении встречного направления стрелок.

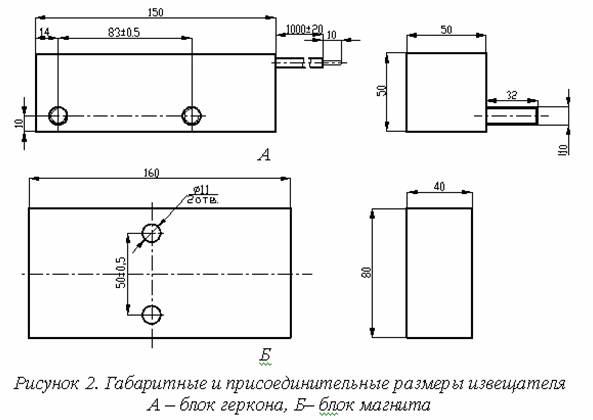

3.4. Габаритные и присоединительные размеры извещателя приведены на рис. 2.
|
