Извещатели охранные точечные магнитоконтактные взрывозащищенные
ИО 102-26/В "НЕРЖАВЕЙКА"; ИО 102-26/В "НЕРЖАВЕЙКА 100"

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Извещатели охранные точечные магнитоконтактные взрывозащищенные ИО 102-26/В "НЕРЖАВЕЙКА" и ИО 102-26/В "НЕРЖАВЕЙКА 100" (далее - извещатели), предназначены для контроля положения перемещающихся отдельных частей конструкций и механизмов при выполнении различных технологических процессов в угольной, машиностроительной, нефтехимической, газовой и других промышленностях, а также для контроля положения двери железнодорожных рефрижераторных секций, и т. д.

1.2. Извещатели имеют взрывозащиту вида «искробезопасная электрическая цепь «i» по ГОСТ Р 51330.10-99 (МЭК60079-11-99), реализуемую схемным и конструктивным решением и маркировку взрывозащиты «РО Ехia I / 0ExiаIICT6» по ГОСТ Р 51330.0-99.

1.3. Область применения извещателей – как взрывобезопасные, так и взрывоопасные зоны, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к категориям взрывоопасности IIA, IIB и IIC и группам взрывоопасности Т1, Т2, Т3, Т4, Т5, Т6, а также зоны классов В-II, B-IIа, с образованием взрывоопасных смесей пыли и волокон с воздухом, в том числе подземные выработки угольных и сланцевых шахт и рудников.

1.4. Извещатели рассчитаны для эксплуатации в макроклиматических районах с умеренным и холодным климатом и изготавливается в исполнении «УХЛ» категории 2, 5 в соответствии с ГОСТ 15150-69, при температурах окружающего воздуха от минус 40 до плюс 50°С и при относительной влажности воздуха до 98±2% (с конденсацией влаги) при температуре плюс 35±2°С.

1.5. Степень защиты оболочки извещателя – IP68 по ГОСТ14254-96.

1.6. Извещатели изготавливают шести видов исполнения в соответствии с таблицей 1

Таблица 1

Тип изделия

Тип применяемого геркона

Обозначение исполнения

Длина выводов, мм
Тип провода

ИО 102-26/В "НЕРЖАВЕЙКА" – исполнение 00

Нормально разомкнутый

ПАШК 425119.059-00

1000*×ПВС 2×0.75 (двойная изоляция)

ИО 102-26/В "НЕРЖАВЕЙКА" – исполнение 01

Переключающий

ПАШК 425119.059-01

1000*×ПВС 3×0.75 (двойная изоляция)

ИО 102-26/В "НЕРЖАВЕЙКА" – исполнение 02

Нормально разомкнутый

ПАШК 425119.059-02

1000*×ПВС 2×0.75 (металлорукав)

ИО 102-26/В "НЕРЖАВЕЙКА" – исполнение 03

Переключающий

ПАШК 425119.059-03

1000*×ПВС 3×0.75 (металлорукав)

ИО 102-26/В "НЕРЖАВЕЙКА 100" – исполнение 00

Нормально разомкнутый

ПАШК 425119.059-04

1000*×ПВС 2×0.75 (двойная изоляция)

ИО 102-26/В "НЕРЖАВЕЙКА 100" – исполнение 01

Нормально разомкнутый

ПАШК 425119.059-05

1000*×ПВС 2×0.75 (металлорукав)

* По согласованию с потребителем могут изготавливаться извещатели с иной длиной вывода датчика, что оговаривается в договоре на поставку.


2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Расстояние срабатывания извещателей указано в таблице 2.

Таблица 2

Тип изделия

Расстояние между датчиком и магнитом в замкнутом (переключенном) состоянии

Расстояние между датчиком и магнитом в разомкнутом (не переключенном) состоянии

ИО 102-26/В "НЕРЖАВЕЙКА" исполнение 00, 01, 02, 03

70 мм и менее

110 мм и более

ИО 102-26/В "НЕРЖАВЕЙКА 100" исполнение 00, 01

100 мм и менее

140 мм и более


2.2. Электрические параметры извещателей в зависимости от условий работы представлены в таблице 3

Таблица 3

Исполнение изделия

Условия работы извещателя

Нормальные

В составе искробезопасных цепей

Максимальные входные параметры

Значе- ние

Максимальные входные искробезопасные параметры

Значение

РОЕхiaI

0ExiаIICT6

ИО 102-26/В "НЕРЖАВЕЙКА" - исполнение 00, 02;

ИО 102-26/В "НЕРЖАВЕЙКА 100" - исполнение 00, 01

- напряжение, В

- ток, А

- мощность, Вт

300

2

30

- напряжение  Ui, В

- ток Ii, А

- мощность Pi, Вт

- внутренняя индуктивность Li, мкГн

- внутренняя емкость Ci, пФ

40

0,2

8


10

50

25

0,2

1,2


10

50

ИО 102-26/В "НЕРЖАВЕЙКА" - исполнение 01, 03

- напряжение, В

- ток, А

- мощность, Вт

100

1

30

- напряжение Ui, В

- ток Ii, А

- мощность Pi, Вт

- внутренняя индуктивность Li, мкГн

- внутренняя емкость Ci, пФ

40

0,2

8


10

50

25

0,2

1,2


10

50


2.3. Для всех исполнений изделия:

Сопротивление замкнутых контактов

не более 0,5 Ом

Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее:

в нормальных климатических условиях

20 МОм

при повышенной относительной влажности 98%
(с конденсацией влаги) при 35°С

1 МОм


2.4. Электрическая схема извещателей ИО 102-26/В ''НЕРЖАВЕЙКА'' исполнение 01, 03 без воздействия магнитного поля изображена на рисунке "1А". Под воздействием магнитного поля контакт 2 размыкается с контактом 3 и замыкается с контактом 1.

2.5. Электрическая схема извещателей ИО 102-26/В "НЕРЖАВЕЙКА" исполнение 00, 02, ИО 102-26/В "НЕРЖАВЕЙКА 100" исполнение 00, 01 без воздействия магнитного поля изображена на рисунке "1Б". Под воздействием магнитного поля контакт 2 замыкается с контактом 1.

2.6. Масса составных частей извещателя указана в таблице 4:

Таблица 4

Тип изделия

Масса, г, не более:

датчика

магнита

ИО 102-26/В "НЕРЖАВЕЙКА" исполнение 00, 01, 02, 03

300

650

ИО 102-26/В "НЕРЖАВЕЙКА 100" исполнение 00, 01

800

1800


3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИЗВЕЩАТЕЛЯ

3.1. Извещатель конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента (магнита). Корпуса датчика и магнита выполнены из нержавеющей стали.

3.2. При приближении магнита к датчику происходит переключение контактов геркона, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.

4. УКАЗАНИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

4.1. Монтаж извещателя на охраняемом объекте производится по соответствующей нормативно-технической документации.

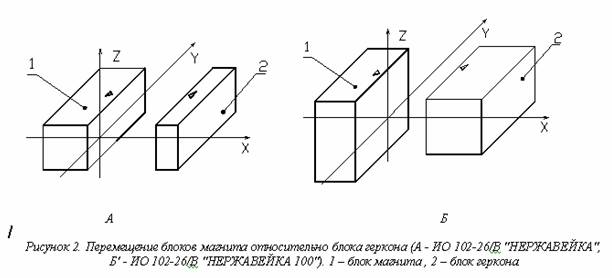

4.2. Перемещение блока магнита относительно блока геркона (рисунок 2) должно производиться по осям Х (возвратно поступательное) и Z (проходное). Срабатывание извещателей при перемещении по осям Х, Z должно происходить на расстоянии указанном в таблице 2. Перемещение по оси Y не рекомендуется, так как в этом случае происходит трехкратное замыкание и размыкание контактов геркона.

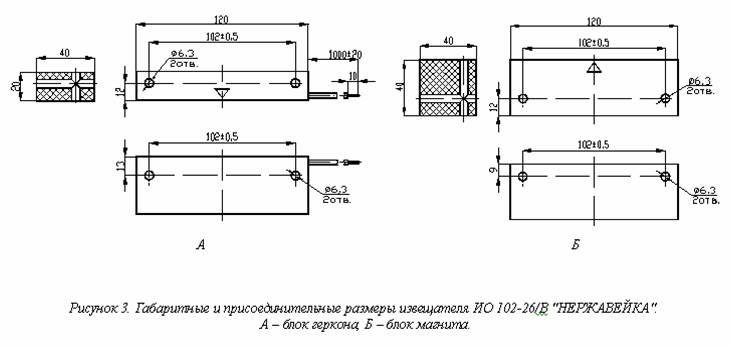

4.3. К несущей поверхности блоки извещателя крепятся шурупами, пропущенными через отверстия в основании. Извещатели могут крепиться к вертикальным или горизонтальным рабочим поверхностям в соответствии с потребностями заказчика, но в положении встречного направления стрелок. Габаритные и присоединительные размеры извещателей ИО 102-26/В ''НЕРЖАВЕЙКА'' приведены на рисунке 3, ИО 102-26/В ''НЕРЖАВЕЙКА 100'' на рисунке 4.





4.4. Подключение извещателя следует производить в предварительно обесточенный шлейф сигнализации, при помощи соединительных устройств, имеющих необходимый уровень взрывозащиты.

4.5. В процессе эксплуатации извещатель не требует технического обслуживания и является неремонтируемым изделием. Эксплуатация извещателя должна осуществляться в режимах и условиях, установленных в ТУ на извещатель, а также в соответствии с требованиями: «Правил безопасности в угольных и сланцевых шахтах», «Правил технической эксплуатации электроустановок потребителей и правил техники безопасности при эксплуатации электроустановок потребителей» и требований техники безопасности, действующих на предприятии.

4.6. При осмотре в соответствии со сроками технических осмотров оборудования, на котором устанавливаются извещатели необходимо проверить крепление болтов датчика и магнита, взаимное расположение блоков, подвеску кабеля, целостность кабеля.

4.7. При эксплуатации извещателей во взрывоопасных зонах они должны включаться только в искробезопасные цепи.
