Извещатель охранный поверхностный совмещенный
ИО 315-3/1 "Орбита-1М"

Применение

Извещатель предназначен для блокировки:

• остекленных конструкций (оконных проемов) на разрушение установленного в них обычного и (или) защищенного полимерной пленкой, обеспечивающей класс защиты А1-А3, стекол толщиной от 2,5 до 8 мм при помощи датчиков разрушения стекла (ДРС).

• дверных, оконных проемов и других конструктивных элементов закрытых помещений на открывание или смещение, организации устройств типа "ловушка" при помощи датчиков перемещения охраняемых конструкций типа ИО 102-15/1, ИО 102-16/2 (ДПК).

Широкий диапазон рабочих температур, малые габариты, современный дизайн делают извещатель универсальным и позволяют его использовать в самых разнообразных помещениях, независимо от их размеров, формы, интерьера и отапливаемости (дачных домиках, коттеджах, складах, квартирах, музеях, офисах, магазинах, складах, мастерских и др.).

Особенности

Электропитание извещателя осуществляется от источника постоянного тока номинальным напряжением 9…17 В (возможна поставка извещателей с питанием до 24 вольт), имеющего амплитуду пульсаций выходного напряжения не более 3 В. Извещатель "Орбита-1М" формирует извещение "Тревога" размыканием контактов исполнительного реле, извещение о вскрытии корпуса - размыканием контактов микропереключателя.

Извещатель обладает высокой обнаруживающей способностью к любым видам разрушения стекла и перемещения охраняемой конструкции, помехоустойчивостью и надежностью за счет использования новейших методов микропроцессорной обработки сигнала и самоконтроля функционирования.

Извещатель создает от одной до 30 охраняемых зон с помощью ДРС, подключаемых последовательно в один шлейф блока обработки сигналов (БОС), и от одной до 30 охраняемых зон с помощью ДПК, подключаемых последовательно в другой шлейф БОС. Шлейфы БОС представляют собой двухпроводные линии (провод типа ТРП) каждая длиной до 100 м.

Рабочий диапазон температур от -40 до +50 °С.

Конструкция

Извещатели состоят из нескольких отдельных блоков: БОС, ДРС и ДПК.
БОС состоит из основания, на котором установлена печатная плата с радиоэлементами, и съемной крышки, пломбируемой монтажной организацией. Под крышкой БОС расположены (см. рис. 1):

• индикатор, выведенный на лицевую панель БОС и функционирующий в соответствии с данными таблицы 1:

• колодки для подключения линий соединения БОС с ДРС и ДПК, проводов электропитания и ШС;

• перемычки "ИНД" , "ПАМ" для управления режимами работы извещателей, которое производится в соответствии с данными таблицы 2:

ДРС содержит чувствительный элемент (геркон) с двумя подвижными контактами, выполненными слабочувствительными к внешнему магнитному полю и имеющими заданную разницу масс и упругостей. Корпус ДРС - неразборный.

ДПК состоит из двух частей:

• исполнительного элемента, выполненного на основе геркона с контактами, чувствительными к внешнему магнитному полю;

• задающего элемента, выполненного на основе постоянного магнита. Составные части ДПК размещены в неразборных пластмассовых корпусах.

Размещение и монтаж

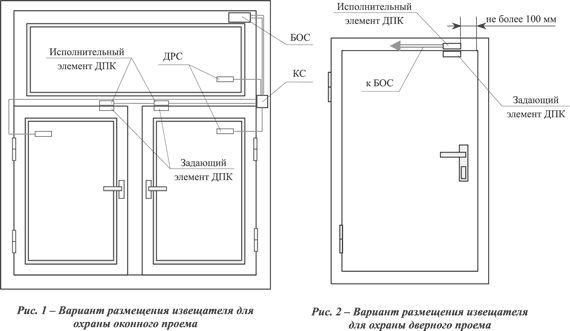

Места размещения составных частей извещателя (БОС, ДРС, ДПК) и коробок соединительных (КС) определяется количеством, взаимным расположением и размерами блокируемых конструкций. Варианты размещения извещателей для охраны оконного и дверного проемов показаны на рис. 1 и 2, соответственно.



Взаимное расположение БОС, ДРС и ДПК должно обеспечивать по возможности минимальную длину соединительных линий.

Выбор места для установки ДРС следует производить с учетом следующим требований:

• на стекле площадью не более 4,00 (2,25) м², если его диагональ не превышает 3,0 (1,7) м, ДРС устанавливают в середине верхней стороны стекла на расстоянии от 10 до 15 см от обвязки. Допускается устанавливать ДРС в одном из углов или у боковых сторон стекла на тех же расстояниях от обвязки, если при этом обеспечивается минимизация длины линии соединения ДРС с БОС и КС;

• на стекле площадью не более 4,00 (2,25) м², если его диагональ превышает 3,0 (1,7) м, ДРС устанавливают на расстоянии от 10 до 15 см от обвязки в середине наибольшей стороны или в таком месте, чтобы расстояние от ДРС до самой удаленной точки стекла не превышало 2,8 (1,5) м;

• на листовом стекле площадью более 4,00 (2,25) м² допускается устанавливать два и более ДРС на расстоянии от 10 до 15 см от обвязки так, чтобы расстояния от ДРС до самых удаленных точек стекла не превышали 2,8 (1,5) м.

Подключение

Схемы подключения извещателей приведены на рис. 3 - 4.

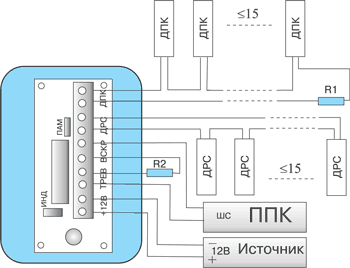

Рис. 3 - Схема подключения извещателя “Орбита-1М” с объединенной передачей извещений о тревоге и вскрытии корпуса (по одному ШС)

R1 - оконечный резистор извещателя (4,7 кОм)

R2 - оконечный элемент ППК



Рис. 4 - Схема подключения извещателя “Орбита-1М” с разделенной передачей извещений о тревоге и вскрытии корпуса (по двум ШС)

R1 - оконечный резистор извещателя (4,7 кОм)

R2, R3 - оконечные элементы ППК
