Извещатель охранный объемный совмещенный
ИО 415-1 "Астра-8"

Назначение:

обнаружение проникновения в охраняемое пространство и разрушения стекол, остекленных конструкций закрытых помещений и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.

Особенности:

  • два канала: объемный оптико-электронный, поверхностный звуковой;

  • установка на потолке;

  • два оптоэлектронных реле;

  • микропроцессорный анализ сигнала;

  • малый ток потребления;

  • контроль вскрытия корпуса;

  • контроль напряжения питания;

  • дополнительная защита металлическим экраном от электромагнитных помех.

Оптико-электронный канал:

  • объемная круговая зона обнаружения 110 элементарных чувствительных зон;

  • устойчивость к внешней засветке не менее 6500 лк.

Звуковой канал:

  • высокая обнаружительная способность;

  • обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского;

  • регулировка чувствительности;

  • режим "память тревоги";

  • режим тестирования звукового канала.

Технические данные:

  • дальность действия звукового канала, м - 6

  • площадь зоны обнаружения оптико-электронного канала, м2 - 63,6

  • диаметр зоны обнаружения, м - 9

  • угол зоны обнаружения оптико-электронного канала в горизонтальной плоскости,° - 360

  • рекомендуемая высота установки, м - 2,4:3,6

  • напряжение питания, В - 7,5    15

  • потребляемый ток, мА, не более - 15

  • сопротивление канала реле в дежурном режиме, Ом - 6:8

  • условия эксплуатации:
    температура, °С - от минус 10 до плюс 45

Информативность:

  • "выход в дежурный режим";

  • "норма - ик";

  • "тревога - ик";

  • "норма - звук";

  • "тревога - звук";

  • "напряжение питания ниже допустимого";

  • "вскрытие";

  • "повышенный уровень помех по высокой частоте";

  • "повышенный уровень помех по низкой частоте".

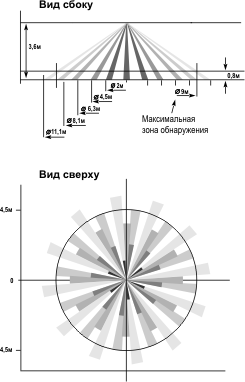

Схемы зон обнаружения:
