Комбинированная система обнаружения
"Протва-4М"

Предназначена для охраны периметров объектов и протяженных рубежей в условиях равнинной и пересеченной местности. Один комплект позволяет оборудовать периметр (рубеж) протяженностью до 7,5 км при 60 контролируемых участках, имеющих каждый длину от 50 до 125 м.

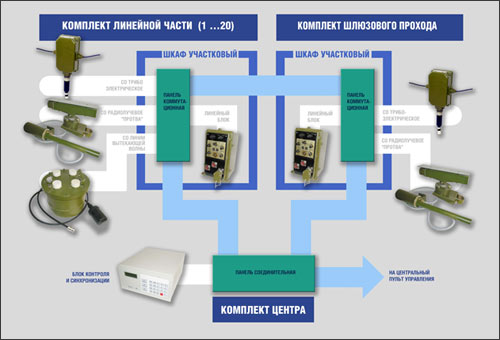

В состав системы входят:

радиолучевое средство обнаружения (СОРЛ), средство обнаружения на основе линии вытекающей волны (СОЛВВ), вибрационное средство обнаружения (СОТР)

Принцип работы

основан на образовании с каждым СО зон обнаружения при пересечении которых нарушителем или группой нарушителей выдается сигнал срабатывания.

СОРЛ создает зону обнаружения в верхней части сетчатого заграждения с целью предотвращения преодоления его сверху.

СОЛВВ создает зону обнаружения в непосредственной близости от сетчатого ограждения с целью предотвращения его разрушения или подкопа под ним.

СОТР создает зону обнаружения на сетчатом ограждении.

Особенностью системы

является комбинация трех СО, использующих в своей работе различные физические принципы, высокая эффективность обнаружения, индикация направления пересечения зоны, документирование событий, микропроцессорный пульт управления и индикации, возможность работы с ПЭВМ.

ОБЩИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ

Напряжение электропитания, В
-От сети переменного тока
-От сети резервного источника питания постоянного тока


220 + 10(15) %
20 - 30

Потребляемая мощность линейной частью на 1 км, Вт, не более

10

Диапазон рабочих температур, °С

от -50 до +50


Чертежный индекс изделия ЯИНФ.425.182.001.
