"GPS" (Ground Perimeter System) - манометрический извещатель

GPS (Ground Perimeter System) - манометрический извещатель, является идеальным решением для защиты большинства типов периметра. Уникальность данного извещателя состоит в том, что он полностью невидим и не обнаруживается даже специальными техническими средствами.

Поскольку извещатель устанавливается под землей, асфальтом или бетоном, то он особенно подходит для объектов, где требуется определенная устойчивость к атмосферным и электромагнитным воздействиям (аэропорты, индустриальные и военные объекты), где требуется пожаро- и взрывобезопасность (нефтяные, газовые, химические предприятия), а также, где важна эстетика (памятники архитектуры, музеи, частные дома).

ПРИНЦИП РАБОТЫ

Извещатель представляет собой чувствительный элемент (сенсор) и подключенные к нему специальные GPS шланги, заполненные жидкостью (антифриз), которые укладываются в землю на глубину 25 – 30 см на расстоянии 1 – 1.5 метра между собой. При прохождении чувствительной зоны нарушитель создает определенное давление на грунт. Шланги, в свою очередь, обнаруживают и измеряют дифференциальное изменение давления между ними.

Это изменение давления преобразуется в электрический сигнал сенсором, после чего подвергается сложному анализу и сравнению с заданными пороговыми значениями тревоги и образцами сигнала, характерными для прохода нарушителя. После обработки, сигнал передается на блок управления, который с помощью встроенного компьютерного интерфейса или релейных контактов может передавать сигналы тревоги в подавляющее большинство охранных систем.

GPS шланги, благодаря их гибкости, могут быть уложены в грунт произвольным способом, что делает практически невозможным определение чувствительной зоны нарушителем. Так же, благодаря этим качествам, появляется уникальная возможность установки извещателя на периметрах со сложной конфигурацией и рельефом, без специальной подготовки и обслуживания зон обнаружения.

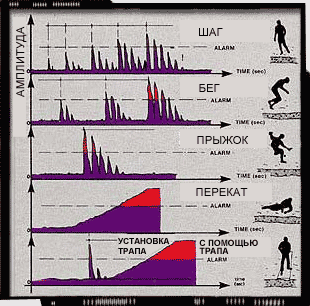

Извещатель GPS обеспечивает надежное обнаружение нарушителей при пересечении чувствительной зоны шагом, бегом, прыжками, перекатыванием, с использованием трапов, досок или путем подкопа и является идеальным решением (в большинстве случаев) для защиты внешнего периметра.















СОСТАВНЫЕ ЧАСТИ

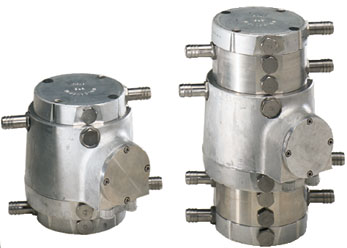

· СЕНСОР

Состоит из высокочувствительных мембран и микропроцессора. Мембраны фиксируют все колебания, вызванные изменением давления в шлангах, преобразуя их в аналоговые электрические сигналы.

Микропроцессор преобразует эти сигналы в цифровые, производит обработку, сложный математический анализ и затем передает на плату анализатора. Имеет 2-х или 4-х трубное исполнение. Конструкция сенсора предусматривает его герметичность, а материал корпуса защищает против вредных воздействий химических веществ, обычно находящихся в грунте.

· КОМПЕНСАЦИОННЫЙ КЛАПАН

Предназначен для обеспечения компенсации (выравнивания) давления в шлангах.

Благодаря капиллярному отверстию, избыточное давление в одном из шлангов, вызванное, например, постановкой автомобиля в чувствительной зоне, постепенно сравняется с давлением в другом шланге. Также клапан используется для заполнения шлангов жидкостью и создания давления. Корпус клапана выполнен из специального пластика, способного находиться в грунте многие годы без снижения своих качеств.

· СПЕЦИАЛЬНЫЙ КАБЕЛЬ


Предназначен для питания и передачи информации от сенсоров (извещателей) к плате анализатора. Специальный экранированный трехжильный кабель имеет особенную ПВХ оболочку, которая позволяет ему находиться в грунте десятки лет.











· ЧУВСТВИТЕЛЬНЫЕ GPS ШЛАНГИ

Это армированные, многослойные шланги, изготовленные из специальных материалов, химический состав которых позволяет использовать их длительное время (более 10 лет) в различных грунтах содержащих различные химические и органические соединения. Их гибкость позволяет производить монтаж с повторением рельефа местности, сохраняя любые неровности и перепады грунта в чувствительной зоне, что существенно снижает затраты на подготовку зоны отчуждения и повышает маскируемость. Шланги заполнены антифризом, который обеспечивает нормальное функционирование извещателя при отрицательных температурах, и находятся под некоторым давлением для контроля их целостности работоспособности. Снижение давления при эксплуатации фиксируется датчиком, о чем выдается соответствующий сигнал.

· ПЛАТА АНАЛИЗАТОРА

Производит сбор и обработку информации от подключенных к ней сенсоров (максимум 16 шт.). Также контролирует линию питания и связи с сенсорами, управляет сигналами выходных реле и имеет RS232 выход для персонального компьютера.

Плата анализатора является универсальной и может работать одновременно с тремя типами извещателей, подключенных в любой последовательности:

GPS - манометрический подземный
IPS - инфракрасный многолучевой
WPS - натяжного типа






КОНФИГУРАЦИЯ СИСТЕМЫ

Извещатель GPS имеет две различные модификации:

МРК20 – двухтрубная микропроцессорная версия для любой длины периметра обеспечивает средний и высокий уровень защиты охраняемой зоны.

МРК40 – четырехтрубная микропроцессорная версия, обеспечивает высокий уровень защиты охраняемой зоны.

В первой версии ширина чувствительной зоны 3 – 4 метра, а во второй 5 – 6 метров.

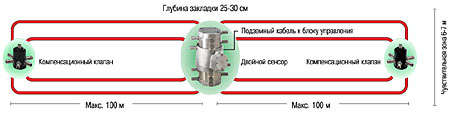

Каждый извещатель обеспечивает зону защиты длинной до 200 метров, состоящую из двух независимых зон длиной до 100 метров (максимум). Каждая из этих зон может быть настроена индивидуально под конкретные условия данного участка периметра. Увеличивая количество извещателей (версии МРК20 и МРК40), устанавливая их один за другим, можно создавать системы защиты периметра любой длины, в конфигурации «цепь» или «звезда».

Версия МРК20 имеет два различных порога тревоги, которые могут вырабатывать два сигнала тревоги. Первый сигнал – предтревога – особенно удобен для использования систем охранного телевидения (CCTV), камеры которых сигналами предтревоги своевременно активизируются для просмотра участка потенциального нарушения. Сигнал предтревоги выдается при появлении условий близких к нарушению или при начальной фазе попытки нарушения. Второй сигнал – тревога – представляет собой гарантированный сигнал тревоги.

Версия МРК40 вырабатывает сигнал предтревоги после воздействия на первый шланг и сигнал тревоги после пересечения нарушителем двух или более шлангов. Кроме того, версия МРК40 определяет и показывает направление движения нарушителя.

АВТОКОМПЕНСАЦИЯ

Концевой GPS клапан обеспечивает гидравлическую компенсацию между двумя чувствительными шлангами дифференциальной системы.

Компенсационный клапан выравнивает давление жидкости между двумя шлангами в случае, если тяжелый объект окажется в охраняемой зоне (автомобиль, грузовик, самолет, другая техника).

Это качество позволяет использовать GPS извещатель на открытых участках, для охраны отдельных локальных зон (автостоянки, парковки, аэропорты).

GPS извещатель не подвержен никаким электрическим воздействиям, поскольку реагирует только на изменение давления в чувствительной зоне. Поэтому высоковольтные линии электропередачи (380KV), пересекающие чувствительные зоны, электрические помехи от молний и других источников не оказывают влияние на работу GPS извещателя.









АТМОСФЕРНЫЕ ВОЗДЕЙСТВИЯ

На эффективность работы извещателя GPS абсолютно не влияют погодные условия (дождь, снег, град, ветер и т.п.) или внезапное изменение температуры. Гарантируется надежное обнаружение в условиях низких температур, мерзлого грунта и снежного покрова до 1.5 метров.
Динамическая пороговая корректировка автоматически изменит пороги срабатывания в соответствии с изменением фонового шума, связанного с этими явлениями. Дифференциальный принцип обработки сигналов значительно расширяет возможность выделения полезного сигнала.






GPS Plus

GPS Plus – это следующее поколение подземного периметрального извещателя. Используя DSP метод (Digital Signal Processing), фирма GPS Standard разработала мощную систему анализа сигнала, которая проводит сравнение между подлинными сигналами тревоги и сигналами окружающей среды (фоновый шум). Высокоскоростные динамические цифровые фильтры позволяют анализировать сигналы и подвергать специальной обработке специфические частоты. Это дает возможность определять как очень медленные, так и быстрые цели, а также динамически вычитать сигналы, не созданные типичными методами проникновения. Извещатель GPS Plus идеально подходит для больших, особо важных объектов с потенциально высокими уровнями внешних (фоновых) шумов, например от железнодорожных узлов (терминалов), взлетно-посадочных полос и загруженных автомагистралей с интенсивным движением тяжелого транспорта.

СЕРВИСНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Предназначено для дистанционной настройки, диагностики и мониторинга выбранного извещателя. Позволяет отображать аналоговые сигналы, полученные от сенсора, а также производить детальный математический анализ информации, поступающей от извещателей, и отличать «интеллектуальным» способом действительные сигналы тревоги от ложных, вызванных воздействием окружающей среды.

ВАРИАНТЫ УСТАНОВКИ

Многолетний опыт установки и эксплуатации извещателей GPS, показал, что они обеспечивают уверенное обнаружение под большинством типов поверхностей: асфальт, гравий, трава, мощеные участки, тротуарная плитка, бетонные плиты небольших размеров и т.д.

Благодаря своим качествам, он особенно подходит для объектов, где необходимо защищать периметр, не создавая внешних сооружений (ограждений, стоек и т.д.). Такими объектами, например, могут быть: аэропорты, стоянки воздушных судов, производственные комплексы, склады ангарного типа, а также объекты, где важна эстетика – памятники культуры, музеи, загородные дома, коттеджи и дачи.

Большинство типов растительности – от кустарников до существующих деревьев, – не влияют на работу извещателя, при условии, что чувствительная зона находится не менее чем в 5-ти метрах от стволов больших деревьев.

Это расстояние можно уменьшить, создав заградительную стену в грунте, которая исключит влияние корней на чувствительную зону.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MPK20, MPK40
  2-трубный сенсор 4-трубный сенсор Анализатор 2-трубная плата реле 4-трубная плата реле
Напряжение питания, В 12 - 28 12 - 18 30 перем. 20 - 28 20 - 28
Потребляемый ток, мА 15 15 35 20 (100) 20 (165)
Диапазон эксплуатационных температур, °С -30 / +60 -30 / +60 -5 / +60 -5 / +60 -5 / +60
Размеры, мм 135х160 135х250 - - -
Масса, кг 4,5 6,5 2,5 - -


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GPS Plus-Multiplex 2000
  2(4)-трубный сенсор Stand alone Multiplex 2000 Контрольная панель UCP
Напряжение питания, В 5 12 48 - 58 12
Потребляемый ток, мА 5 80 80 50
Диапазон эксплуатационных температур, °С -30 / +60 -30 / +60 -5 / +60 -5 / +60
Размеры, мм   70x160x260 70x160x260 5U 19"
Масса, кг - 1 1 2,5
