ИЗВЕЩАТЕЛЬ WPS-НАТЯЖНОГО ТИПА

ПРИНЦИП РАБОТЫ

Появление извещателя WPS было вызвано необходимостью создания такой системы, которая помимо функции обнаружения вторжения еще бы и выполняла функцию физического препятствия для нарушителя. Принцип работы извещателя основан на регистрации изменения натяжения специального чувствительного кабеля (ELCOS). Кабель имеет очень прочную стальную центральную жилу (многожильный трос из нержавеющей стали), благодаря которой, после установки его на участке периметра, создается не только чувствительная охраняемая зона, но и физический барьер.

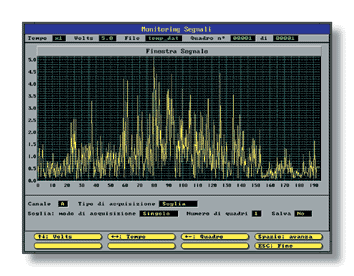

Кабель обладает повышенной чувствительностью к растяжению, за счет чего, при механическом воздействии на него, возникает электрический сигнал. Этот сигнал передается на сенсор, где он усиливается и подается на концентратор с микропроцессором. Микропроцессор обрабатывает этот сигнал, и если превышены пороги чувствительности, то на блок управления выдается сигнал «Тревога». Обработка созданного чувствительным кабелем сигнала производится с использованием алгоритмов автоматической регулировки усиления, что позволяет отделять сигналы фонового шума, создаваемые погодными условиями (ветер, дождь, разность температур и т.д.) от сигналов тревоги. Это практически полностью исключает выдачу ложных срабатываний.

Еще одна важная характеристика извещателя WPS заключается в том, что он контролирует кабель на обрыв и замыкание, а так же несанкционированное вскрытие блоков концентратора и предусилителей. Своё применение извещатель нашел, как в создании самостоятельного барьера (ограждение, козырек забора, защита крыши дома), так и дополнительного (второй рубеж) для особо важных объектов. Таким образом, создание нового типа извещателя позволило значительно расширить возможность применения комплекса периметральной защиты GPS System на различных объектах.

СОСТАВНЫЕ ЧАСТИ

· СЕНСОР

В данном извещателе сенсором является предварительный усилитель.

· КОНЦЕНТРАТОР

Имеет в своем составе микропроцессор, что позволяет осуществлять непрерывный контроль за поступающей от сенсоров информацией и после соответствующей обработки посылать на блок управления сигналы тревоги.



КОНФИГУРАЦИЯ СИСТЕМЫ

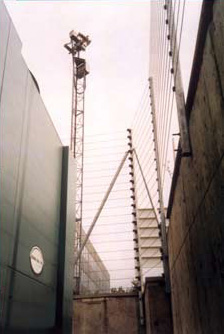

Каждый концентратор контролирует конкретный участок периметра. Этот участок делится на две равные части центральной стойкой (на которую крепятся сенсоры и концентратор) и ограничивается двумя конечными стойками. К сенсорам подсоединяется чувствительный кабель. К каждому концентратору может быть подключено до 8сенсоров.




Максимальная длина каждого чувствительного кабеля 300 м. Установка и натяжка кабеля производится между центральной и оконечными стойками. Плечи могут быть различной длины в зависимости от высоты предполагаемого ограждения и количества «струн» натянутого кабеля. Так, например, один концентратор позволяет создать барьер длиной 100 м (два плеча по 50 м) и высотой 3,6 м, с расстоянием между «струнами» 15 см.










АВТОМАТИЧЕСКИЙ КОНТРОЛЬ ЗА ЧУВСТВИТЕЛЬНОСТЬЮ

Концентратор с микропроцессором, используя программное обеспечение (плод многолетнего опыта), позволяет автоматически адаптировать извещатель WPS к погодным условиям. Это стало возможным благодаря постоянному анализу сигналов с одновременной корректировкой чувствительности извещателя в запрограммированных пределах. Таким образом, исключаются ложные срабатывания, которые могут быть вызваны атмосферными явлениями (ветер, сильный дождь и т.д.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ WPS
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ WPS
  Сенсор Концентратор
Напряжение питания, В от концентратора 12 - 28
Потребляемый ток, мА 1 13
Диапазон эксплуатационных температур, °С -30 / + 60 30 / + 60
Размеры, мм 80х80х60 125х125х50
Масса, г 500 70
