Каталог технических средств охраны

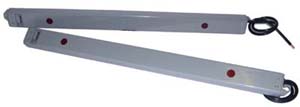

 Извещатель охранный линейный оптоэлектронный
"Диагональ-2"
1. Назначение

Извещатель охранный линейный оптоэлектронный «Диагональ-2» (далее - извещатель) предназначен для организации двухлучевого инфракрасного рубежа охраны с целью блокирования дверных и оконных проемов, узких проходов, коридоров и т.п.

2. Общие сведения

2.1. Извещатель относится к группе двухпозиционных оптических инфракрасных средств обнаружения, состоящих из пары «излучатель - приемник».

2.2. Принцип действия извещателя основан на формировании в пространстве между излучателем и приемником двух, невидимых глазом, инфракрасных лучей, прерывание которых вызывает сигнал тревоги.

2.3. Извещатель рассчитан на непрерывную круглосуточную работу в отапливаемых и неотапливаемых помещениях при температуре окружающей среды от -40° С до +50° С и относительной влажности воздуха 98 % при температуре +35° С.

3. Отличительные особенности

3.1. Высокая помехоустойчивость.

3.2. Вандалоустойчивый корпус.

3.3. Возможность изменения схемы работы извещателя "И" или "ИЛИ". Сигнал тревоги формируется либо при прерывании обоих ИК-лучей одновременно, либо при прерывании одного из ИК-лучей.

4. Технические характеристики

4.1. Длина зоны обнаружения извещателей - до 6 м.

4.2. Число ИК-лучей – 2.

4.3. Угол расходимости ИК излучения - 20°.

4.4. Помехоустойчивость к фоновой освещенности:

  • от электроосветительных приборов, не менее - 500 лк;

  • от солнца, не менее - 10000 лк.

4.5. Чувствительность (время перекрытия луча) - от 50 мсек.

4.6. Помехозащищенность, не менее - 35 мсек.

4.7. Извещатель обеспечивает выдачу тревожного извещения при:

  • перекрытии любого ИК-луча на время более 50 мс;

  • дистанционном контроле работоспособности;

  • снижении напряжения питания ниже нормы;

  • попытке маскирования блока приемного извещателя;

  • попытке демонтажа извещателя;

  • выходе из строя блоков извещателя.

4.8. Вероятность обнаружения нарушителя - не менее 0,98.

4.9. Напряжение питания извещателя - 9 ... 25 В.

4.11. Ток потребления - не более 0,03 А.
