 Извещатель охранный линейный оптико-электронный
ИО209-22 "СПЭК-11"

Извещатель предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге.

Извещатель предназначен для применения в неагрессивных средах во взврывоопасных зонах помещений и наружных установок согласно ГОСТ Р 51330.13-99 (классы В-Iа, В-Iб, В-Iг) и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным выходным напряжением 12 В или 24 В и током нагрузки не менее 0,05 А.

По устойчивости к климатическим воздействиям окружающей среды исполнение извещателя УХЛ3 по ГОСТ 15150, в диапазоне рабочих температур от 233 до 328 К (от минус 40 до + 55 град) и относительной влажности до 100 % при 308 К (+ 35 град).

Извещатель состоит из блока излучателя (БИ) и блока фотоприемника (БФ).

Блокировка прямолинейного участка охраняемого объекта осуществляется с помощью потока инфракрасного (ИК) излучения, создаваемого в БИ и принимаемого БФ.

Извещатель рассчитан на непрерывную круглосуточную работу.

Извещатель обеспечивает взаимозаменяемость однотипных блоков.

Максимальный ток, коммутируемый контактами выходного оптоэлектронного реле, не более 30 мА.

Максимальное напряжение, коммутируемое контактами выходного оптоэлектронного реле, не более 42 В.

Извещатель формирует три вида извещений (информативность равна трем).

Извещатель относится к изделиям конкретного назначения (ИКН) вида 1, непрерывного длительного применения, стареющим, неремонтируемым и обслуживаемым по ГОСТ 27.003.

Пример записи обозначения извещателя при его заказе и другой конструкторской документации:

"Извещатель охранный линейный оптико-электронный ИО209-22 "СПЭК-11" ДКЯГ.425151.005 ТУ".

Технические характеристики извещателя СПЭК-11

Макс.дальность действия (L)

125 м

Коэф.запаса по ИК энергии (на дальности L), не менее,

25

Макс.оптические потери (на дальности L)

96 %

Число ИК лучей

1

Напряжение питания постоянного тока

10 … 27 В

Потребляемый ток, не более,

20 мА

Чувствительность, не более,

100 мс

Помехозащищенность, не менее,

70 мс

Помехоустойчивость от эл/осв приборов, не менее,

2 000 лк

Помехоустойчивость от солнца, галогенных ламп, не менее,

15 000 лк

Выход извещения ТРЕВОГА

контакты реле (н.р.)

Длительность извещения ТРЕВОГА, не менее,

2 с

Выход извещения САБОТАЖ

отсутствует

Поворот оптического узла по вертикали

± 15°

Поворот оптического узла по горизонтали

± 90°

Рабочий диапазон температур

- 40° …+ 55° С

Габариты (ширина х высота х глубина) без учета кронштейна и кабеля в металлорукаве

155 х 95 х 85 мм

Масса, не более,

6 кг
СЕРВИСНЫЕ ФУНКЦИИ извещателя СПЭК-11
  1. Юстировка БИ и БФ по вольтметру

  2. Дистанционный контроль функционирования

  3. Индикация режима ТРЕВОГА в БФ

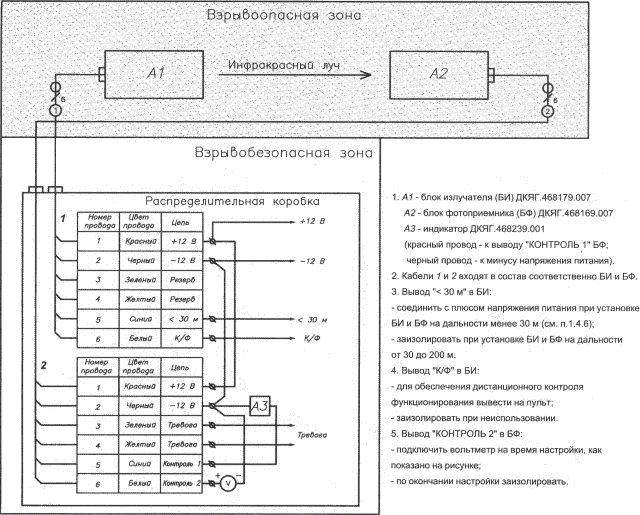

Схема подключения извещателя СПЭК-11
