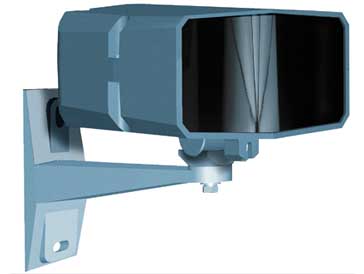

Извещатель охранный
линейный оптико-электронный
ИО209-23 "СПЭК-1112"
Извещатель охранный линейный оптико-электронный ИО209-23 "СПЭК-1112" предназначенный для обнаружения проникновения на охраняемый объект (открытая площадка, периметр) и формирования извещения о проникновении.
Электропитание извещателя осуществляется от любого источника постоянного тока с номинальным выходным напряжением 24 В, входящего в "Перечень технических средств вневедомственной охраны, разрешенных к применению" с током нагрузки не менее 1 А.
По устойчивости к климатическим воздействиям окружающей среды исполнение извещателя условия УХЛ1 по ГОСТ 15150-69, но в диапазоне рабочих температур от 218 до 328 К (от минус 55 до + 55 °С) и относительной влажности до 100 % при 308 К (+ 35 °С).
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель состоит из блока излучателя (БИ) и блока фотоприемника (БФ).
Блокировка прямолинейного участка охраняемого объекта осуществляется с помощью потока инфракрасного (ИК) излучения, создаваемого в БИ и принимаемого БФ.
Извещатель формирует два ИК луча. Алгоритм обработки позволяет определить направление пересечения лучей при горизонтальном их расположении.
В корпусе БФ извещателя размещены световые индикаторы “Тревога” и "Настройка".
В корпусе БИ извещателя размещен световой индикатор "Генератор" и индикатор "Питание".
БИ и БФ извещателя имеют устройства контроля несанкционированного доступа.
Максимальное напряжение, коммутируемое выходными контактами извещателя, - не более72 В.
Максимальный ток, коммутируемый выходными контактами извещателя, - не более 30 мА.
Извещатель обеспечивает взаимозаменяемость однотипных блоков.
Извещатель относится к изделиям конкретного назначения (ИКН) вида 1, непрерывного длительного применения, стареющим, неремонтируемым и обслуживаемым по ГОСТ 27.003-90.
Пример записи обозначения извещателя при его заказе и в документации другой продукции: "Извещатель ИО209-23 "СПЭК-1112" ЯЛКГ.425151.005 ТУ".
Двухлучевой ИК охранный линейный извещатель позволяющий определять направление пересечения ИК лучей.
Извещатель имеет на выходе два реле ТРЕВОГА, каждое из которых срабатывает при пересечении ИК лучей в определенном направлении.
Для получения информации о направлении пересечения необходимо извещатель подключить на две зоны на одном ППК: одна зона будет выдавать извещение о пересечении на объект, а вторая - из объекта.
Если нет необходимости о получении информации о направлении пересечения - выходы ТРЕВОГА 1 и ТРЕВОГА 2 соединяются последовательно и извещатель выдает извещение о тревоге на ППК по стандартному двухпроводному шлейфу при срабатывании любого из выходов: ТРЕВОГА 1 или ТРЕВОГА 2.
Модификация извещателя СПЭК-1112 имеет интерфейс RS485, по которому кроме направления пересечения можно получить информацию о скорости и размерах постороннего объекта, пересекающего ИК лучи.
Технические
характеристики извещателя СПЭК-1112
Макс.дальность действия
(L) |
150 м |
Коэф.запаса по ИК
энергии (на дальности L), не
менее, |
300 |
Макс.оптические потери
(на дальности L) |
99,6 % |
Число ИК лучей |
2 |
Напряжение питания
постоянного тока |
18 … 30 В |
Потребляемый ток, не
более, |
500 мА |
Чувствительность |
50, 100 мс |
Помехозащищенность |
35, 70 мс |
Помехоустойчивость от
эл/осв приборов, не менее, |
2 000 лк |
Помехоустойчивость от
солнца, галогенных ламп, не
менее, |
30 000 лк |
Выход извещения
ТРЕВОГА 1 |
контакты реле (н.р.) |
Выход извещения
ТРЕВОГА 2 |
контакты реле (н.р.) |
Длительность
извещения ТРЕВОГА, не менее, |
2 с |
Выход извещения ДОСТУП |
контакты кнопки |
Поворот оптического
узла по вертикали |
± 10° |
Поворот оптического
узла по горизонтали |
± 180° |
Рабочий диапазон
температур |
- 55° …+ 55° С |
Габариты (ширина х
высота х глубина) с учетом
кронштейна |
165 х 180 х 260 мм |
Масса, не более, |
5 кг |
СЕРВИСНЫЕ ФУНКЦИИ
извещателя СПЭК-1112
-
Юстировка БИ и БФ по вольтметру
-
Дистанционный контроль функционирования
-
Микропроцессорная обработка сигнала
-
Определение направления пересечения ИК лучей
-
Автоматическое вкл/откл подогрева
Схема подключения
извещателя СПЭК-1112
Схема подключения блока
фотоприемника (БФ)
Клеммы: |
Назначение: |
+ U питания |
плюс напряжения питания |
– U питания |
минус напряжения
питания |
+ U обогрева |
плюс напряжения
обогрева |
– U обогрева |
минус напряжения
обогрева |
ДОСТУП |
шлейф доступ |
ДОСТУП |
шлейф доступ |
ТРЕВОГА 1 |
тревога 1 |
ТРЕВОГА 1 |
тревога 1 |
ТРЕВОГА 2 |
тревога 2 |
ТРЕВОГА 2 |
тревога 2 |
+ КОНТРОЛЬ |
контрольный выход |
– КОНТРОЛЬ |
контрольный выход |
Схема подключения блока излучателя (БИ)
Клеммы: |
Назначение: |
+ U питания |
плюс напряжения питания |
– U питания |
минус напряжения
питания |
+ U обогрева |
плюс напряжения
обогрева |
– U обогрева |
минус напряжения
обогрева |
ДОСТУП |
шлейф доступ |
ДОСТУП |
шлейф доступ |
+ К/Ф |
контроль
функционирования |
– К/Ф |
контроль
функционирования |
|
