Извещатели охранные
линейные оптико-электронные
ИО209-11/1 "СПЭК-5-75"; ИО209-11/2 "СПЭК-5-125"
Извещатель предназначен для обнаружения проникновения на охраняемый объект (открытая площадка, периметр, закрытое помещение) и формирования извещения о проникновении.
Электропитание извещателя осуществляется от любого источника постоянного тока с номинальным выходным напряжением 24 В с током нагрузки не менее 0,1 А, входящего в "Перечень технических средств вневедомтсвенной охраны, разрешенных к применению".
По устойчивости к климатическим воздействиям окружающей среды исполнение извещателя условия УХЛ1 по ГОСТ 15150, но в диапазоне рабочих температур от 233 до 328 К (от минус 40 до + 55 °С) и относительной влажности до 100 % при 298 К (+ 25 °С).
По устойчивости к механическим воздействиям исполнение извещателя соответствует группе NX по ГОСТ 12997.
По защищенности от воздействия окружающей среды исполнение извещателя соответствует группе Д2 по ГОСТ 12997.
Извещатель рассчитан на непрерывную круглосуточную работу.

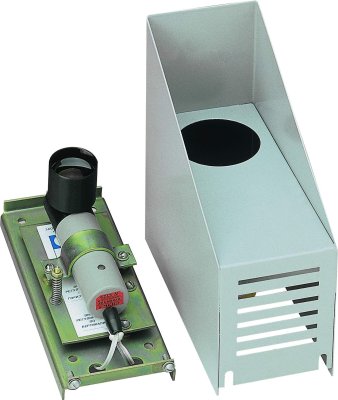

Извещатель состоит из блока излучателя (БИ) и блока фотоприемника (БФ).
Блокировка прямолинейного участка охраняемого объекта осуществляется с помощью потока инфракрасного (ИК) излучения, создаваемого в БИ и принимаемого БФ.
В БФ извещателя размещен световой индикатор красного цвета "Тревога", отображающий извещение о тревоге.
Максимальное напряжение, коммутируемое выходными контактами реле, не более 72 В.
Максимальный ток, коммутируемый выходными контактами реле, не более 30 мА.
Информативность извещателя равна 3.
Извещатель обеспечивает взаимозаменяемость однотипных блоков.
Извещатель относится к изделиям конкретного назначения (ИКН) вида 1, непрерывного длительного применения, стареющим, неремонтируемым и обслуживаемым по ГОСТ 27.003.
Извещатель выпускается в двух модификациях:
- "СПЭК-5-75" - с максимальной дальностью действия до 75 м;
- "СПЭК-5-125" - с максимальной дальностью действия до 125 м.
Пример записи обозначения извещателя при его заказе и другой конструкторской документации:
"Извещатель ИО209-11/1 "СПЭК-5-75" ТУ 4372-005-27492215-98" - для извещателя с максимальной дальностью действия 75 м;
"Извещатель ИО209-11/2 "СПЭК-5-125" ТУ 4372-005-27492215-98" - для извещателя с максимальной дальностью действия 125 м.
Однолучевой извещатель, выпускается с 1995г., модификации: на 75 м и на 125 м.
Комплект поставки: блок излучателя и блок фотоприемника.
Проводные выводы для подключения к линии питания и шлейфу "Тревога".
Технические
характеристики извещателя СПЭК-5
|
Макс.дальность действия
(L) модели СПЭК-5-75 |
75 м |
|
Макс.дальность
действия (L) модели СПЭК-5-125 |
125 м |
|
Коэф.запаса по ИК
энергии (на дальности L), не
менее, |
100 |
|
Макс.оптические потери
(на дальности L) |
99% |
|
Число ИК лучей |
1 |
|
Напряжение питания
постоянного тока |
10,2 … 30В |
|
Потребляемый ток, не
более, |
40 мА |
|
Чувствительность, не
более, |
100 мс |
|
Помехозащищенность, не
менее, |
70 мс |
|
Помехоустойчивость от
эл/осв приборов, не менее, |
500 лк |
|
Помехоустойчивость от
солнца, галогенных ламп, не
менее, |
10 000 лк |
|
Выход извещения
ТРЕВОГА |
контакты реле (н.р.) |
|
Длительность
извещения ТРЕВОГА, не менее, |
2 с |
|
Выход извещения
САБОТАЖ |
отсутствует |
|
Поворот оптического
узла по вертикали |
± 5° |
|
Поворот оптического
узла по горизонтали |
± 5° |
|
Рабочий диапазон
температур |
- 40° …+ 55° С |
|
Габариты (ширина х
высота х глубина) |
65 х 140 х 145 мм |
|
Масса, не более, |
1,2 кг |
СЕРВИСНЫЕ ФУНКЦИИ
извещателя СПЭК-5
-
Юстировка БИ и БФ по вольтметру
-
Дистанционный контроль функционирования
-
Индикация режима ТРЕВОГА в БФ
Схемы подключения
извещателя СПЭК-5
1. Однолучевой ИК барьер
Схема подключения одного извещателя "СПЭК-5"

2. Двухлучевой ИК барьер
Схема подключения двух извещателей "СПЭК-5" (БИ1 и БФ1, БИ2 и БФ2)

3. Четырехлучевой ИК барьер
Схема подключения двух извещателей "СПЭК-5" (БИ1 и БФ1, БИ2 и БФ2) и двух дополнительных блоков фотоприемника БФ "СПЭК-5" (БФ3 и БФ4)

|
