Извещатель охранный
линейный оптико-электронный
ИО209-17 "СПЭК-8"
Извещатель охранный линейный оптико-электронный ИО209-17 "СПЭК-8" предназначен для обнаружения проникновения на охраняемый объект (открытая площадка, периметр, закрытое помещение) и формирования извещения о тревоге.
Электропитание извещателя осуществляется от источника постоянного тока с номинальным выходным напряжением 24 В с током нагрузки не менее 0,5 А, входящего в "Перечень технических средств вневедомственной охраны, разрешенных к применению".
По устойчивости к климатическим воздействиям окружающей среды исполнение извещателя УХЛ1 по ГОСТ 15150, но в диапазоне рабочих температур от 218 до 348 К (от минус 55 до + 75 град) и относительной влажности до 100 % при 298 К (+ 25 град).
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель состоит из блока излучателя (БИ) с распределительной коробкой БИ (РКБИ) и блока фотоприемника (БФ) с распределительной коробкой БФ (РКБФ).
Блокировка прямолинейного участка охраняемого объекта осуществляется с помощью потока ИК излучения, создаваемого в БИ и принимаемого БФ.
В РКБИ и в РКБФ извещателя размещены светодиодные индикаторы следующих режимов работы:
- наличия напряжения питания;
- наличия напряжения подогрева;
- включения подогрева БИ и БФ;
- выдачи извещения о тревоге;
- запоминания извещения о тревоге;
- работы генератора.
БИ, БФ, РКБИ и РКБФ извещателя имеют устройства контроля несанкционированного доступа.
Максимальное напряжение, коммутируемое выходными контактами реле и микропереключателя, не более 72 В.
Максимальный ток, коммутируемый выходными контактами реле и микропереключателя, не более 30 мА.
Информативность извещателя равна семи.
Извещатель обеспечивает взаимозаменяемость однотипных блоков.
При отсутствии напряжения питания извещатель выдает извещение о тревоге.
Извещатель относится к изделиям конкретного назначения (ИКН) вида 1 по ГОСТ 27.003, непрерывного длительного применения, стареющим, невосстанавливаемым, неремонтируемым и обслуживаемым.
Пример записи обозначения извещателя при его заказе и другой конструкторской документации:
"Извещатель охранный линейный оптико-электронный ИО209-17 "СПЭК-8" ДКЯГ.425151.001 ТУ".
Микропроцессорный извещатель на дальность до 300 м при коэффициенте запаса более 1000, выпускается с 2001г.

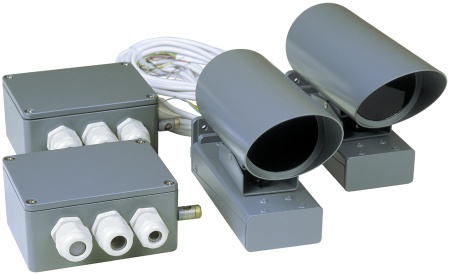

Комплект поставки: блок излучателя (БИ), блок фотоприемника (БФ), распределительная коробка РКБИ (для БИ) и РКБФ (для БФ) для коммутации подводящих кабелей.4 рабочие частоты, автоматическое вкл/отк подогрева, нижняя рабочая температура минус 55 град.
Допускается использование извещателя на дальности до 400 м при снижении значения коэф. запаса до 600.
Включен в "Перечень технических средств вневедомственной охраны, разрешенных к применению в 2002 году".
Технические
характеристики извещателя СПЭК-8
|
Макс. дальность действия (L) |
300м |
|
Коэф. запаса по ИК энергии (на дальности L), не менее, |
1000 |
|
Макс. оптические потери (на дальности L) |
99,9% |
|
Число ИК лучей |
1 |
|
Число рабочих частот ИК излучения |
4 |
|
Напряжение питания постоянного тока |
18 … 30В |
|
Потребляемый ток (с учетом подогрева), не более, |
500 мА |
|
Чувствительность (регулируемая) |
50 … 400 мс |
|
Помехозащищенность |
35 … 340 мс |
|
Помехоустойчивость от эл/осв приборов, не менее, |
2000 лк |
|
Помехоустойчивость от солнца, галогенных ламп, не менее, |
30 000 лк |
|
Выход извещения ТРЕВОГА |
контакты реле (н.р.) |
|
Длительность извещения ТРЕВОГА, не менее, |
2 с |
|
Выход извещения САБОТАЖ |
контакты кнопки (н.р.) |
|
Поворот оптического узла по вертикали |
± 10° |
|
Поворот оптического узла по горизонтали |
± 90° |
|
Рабочий диапазон температур |
- 55° …+ 75° С |
|
Габариты БИ и БФ (ширина х высота х глубина) |
70 х 120 х 215 мм |
|
Габариты РКБИ и РКБФ (ширина х высота х глубина) |
120 х 60 х 140 мм |
|
Масса, не более, |
5 кг |
СЕРВИСНЫЕ ФУНКЦИИ
извещателя СПЭК-8
-
Юстировка БИ и БФ по вольтметру
-
Дистанционный контроль функционирования
-
Дискретная установка чувствительности: 50, 100, 200 и 400 мс
-
Микропроцессорная обработка сигнала
-
Два режима обработки ИК сигнала: обычный или интеллектуальный
-
Автоматическое вкл/откл подогрева при понижении/повышении температуры
-
Обработка блоком фотоприемника двух принимаемых частот одновременно
-
Индикация питания, работы генератора, тревоги, включения подогрева в РКБИ и в РКБФ
-
Индикация ПАМЯТЬ в РКБФ (тревога за последние 10 минут)
Схема подключения блока
излучателя (БИ)
Схема подключения блока
фотоприемника (БФ)
|
