 Извещатель охранный линейный оптико-электронный
ИО209-18 "СПЭК-9"

Извещатель охранный линейный оптико-электронный ИО209-18 "СПЭК-9" предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге.

Электропитание извещателя осуществляется от любого источника постоянного тока с номинальным напряжением 12 В с током нагрузки не менее 0,1 А, входящего в "Перечень технических средств вневедомственной охраны, разрешенных к применению".

По устойчивости к климатическим воздействиям окружающей среды исполнение извещателя УХЛ3 по ГОСТ 15150, но в диапазоне рабочих температур от 243 до 328 К (от минус 30 до +55 °С) и относительной влажности до 95 % при 308 К (+35 °С).

Извещатель рассчитан на непрерывную круглосуточную работу.

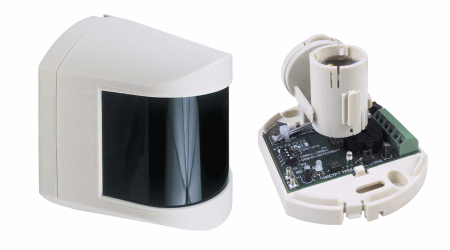

Извещатель состоит из блока излучателя (БИ) и блока фотоприемника (БФ).

В БИ и БФ извещателя размещены световые индикаторы, отображающие следующие виды извещений: "Тревога", "Настройка", уровень принимаемого БФ сигнала, работы генератора в БИ.

БИ и БФ извещателя имеют устройства контроля несанкционированного доступа.

Максимальное напряжение, коммутируемое контактами реле "Тревога" и переключателя несанкционированного доступа, не более 72 В.

Максимальный ток, коммутируемый контактами реле "Тревога" и переключателя несанкционированного доступа, не более 30 мА.

Извещатель формирует семь видов извещений (информативность равна семи).

Извещатель обеспечивает взаимозаменяемость однотипных блоков.

Извещатель относится к изделиям конкретного назначения (ИКН) вида 1, непрерывного длительного применения, стареющим, неремонтируемым и обслуживаемым по ГОСТ 27.003.

Пример записи обозначения извещателя при его заказе и в другой конструкторской документации:

"Извещатель охранный линейный оптико-электронный ИО209-18 "СПЭК-9" ЯЛКГ.425151.004 ТУ".

Однолучевой инфракрасный линейный микропроцессорный извещатель на дальность до 100 м, выпускается с 2002 г. Комплект поставки: - блок излучателя (БИ) - блок фотоприемника (БФ) Особенности: - юстировка БИ и БФ по вольтметру - 4 рабочие частоты - два режима обработки сигнала: обычный и интеллектуальный - клеммные колодки для подключения

Технические характеристики извещателя СПЭК-9

Макс.дальность действия (L) модели СПЭК-9

100 м

Коэф.запаса по ИК энергии (на дальности L), не менее,

10

Макс.оптические потери (на дальности L)

90 %

Число ИК лучей

1

Напряжение питания постоянного тока

10 … 18 В

Потребляемый ток, не более,

60 мА

Чувствительность (устанавливаемая)

100 или 200 мс

Помехозащищенность

70 или 160 мс

Помехоустойчивость от эл/осв приборов, не менее,

2 000 лк

Помехоустойчивость от солнца, галогенных ламп, не менее,

15 000 лк

Выход извещения ТРЕВОГА

контакты реле (н.р.)

Длительность извещения ТРЕВОГА, не менее,

2 с

Выход извещения САБОТАЖ

контакты кнопки (н.з.)

Поворот оптического узла по вертикали

± 10°

Поворот оптического узла по горизонтали

± 90°

Рабочий диапазон температур

- 30° …+ 55° С

Габариты (ширина х высота х глубина)

85 х 105 х 85 мм

Масса, не более,

0,5 кг
СЕРВИСНЫЕ ФУНКЦИИ извещателя СПЭК-9
  1. Юстировка БИ и БФ по вольтметру или двухцветному индикатору

  2. Дистанционный контроль функционирования

  3. Дискретная регулировка чувствительности

  4. 4 частоты излучения

  5. 2 режима обработки сигнала: обычный и интеллектуальный

  6. Индикация захвата сигнала и режима ТРЕВОГА в БФ

  7. Индикация работы генератора в БИ
