Извещатели охранные
линейные оптико-электронные
ИО 209-14/1 "Вектор-СПЭК-75"; ИО 209-14/2
"Вектор-СПЭК-150"
Извещатели охранные линейные оптико-электронные ИО209-14 "Вектор-СПЭК"
предназначены для обнаружения проникновения на охраняемый объект (открытая площадка, периметр) и формирования извещения о проникновении.
Электропитание извещателя осуществляется от источника постоянного тока напряжением (24 +3) В. В качестве источника питания могут использоваться источники типа: резервный источник питания РИП Дв2.087.079 ТУ, источник вторичного электропитания ИВЭП-24 ТУ 4372-001-00225331-95 РЮИБ.436544.201-01 или аналогичные им по параметрам.
По устойчивости к климатическим воздействиям окружающей среды исполнение извещателя О1 по ОСТ 25 1099-83, но в диапазоне рабочих температур от 233 до 328 К (от минус 40 до +55 °С) и относительной влажности до 100 % при 308 К (+35 °С).
По устойчивости к механическим воздействиям исполнение извещателя рассчитано для категории размещения 1 по ОСТ 25 1099-83.
По защищенности от воздействия окружающей среды исполнение извещателя водозащищенное, степень защиты В2 по ОСТ 25 1099-83.
Извещатель рассчитан на непрерывную круглосуточную работу.
Извещатель состоит из блока излучателя (БИ) и блока фотоприемника (БФ). Блокировка прямолинейного участка охраняемого объекта осуществляется с помощью потока инфракрасного (ИК) излучения, создаваемого в БИ и принимаемого БФ.
В БФ извещателя размещены световые индикаторы красного цвета, отображающие извещения: "Тревога", "Захват". В БИ извещателя размещены световые индикаторы красного цвета, отображающие извещения: работы генератора "Генератор", включения питания "Питание".
Максимальное напряжение, коммутируемое выходными контактами реле, - не менее 72 В.
Максимальный ток, коммутируемый выходными контактами реле, - не менее 30 мА.
Извещатель обеспечивает взаимозаменяемость однотипных блоков.
Извещатель относится к изделиям конкретного назначения (ИКН) вида 1, непрерывного длительного применения, стареющим, неремонтируемым и обслуживаемым по ГОСТ 27.003-90.
По контролепригодности и диагностированию извещатель соответствует варианту 4 по ГОСТ 26656-85.
Извещатель выпускается в двух модификациях, с максимальной дальностью действия 75 м и 150 м.
Пример записи обозначения извещателя при его заказе и в документации другой продукции:
"Извещатель ИО 209-14/1 "Вектор-СПЭК-75" ЯЛКГ.425151.002 ТУ" - для извещателя с максимальной дальностью действия 75 м;
"Извещатель ИО 209-14/2 "Вектор-СПЭК-150" ЯЛКГ.425151.002 ТУ" - для извещателя с максимальной дальностью действия 150 м.
Однолучевой извещатель, выпускается с 1997г.,
модификации: на 75 м и на 150 м.

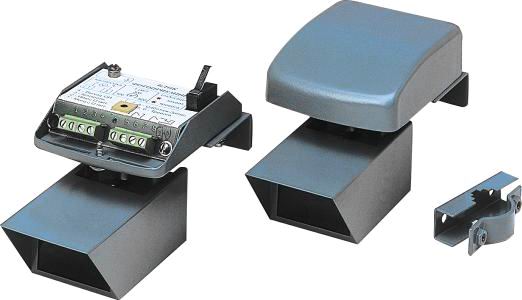

Комплект поставки: блок излучателя (БИ), блок фотоприемника (БФ), комплект принадлежностей для крепления блоков на трубу. Клеммники для подключения к линии питания и шлейфам "Тревога" и "Саботаж". Извещатель "Вектор-СПЭК" определяет условия прохождения ИК сигнала от БИ к БФ и выдает сигнал предупреждения по шлейфу "Саботаж-Запас" в БФ при уменьшении коэффициента запаса по ИК энергии менее 5 из-за ухудшения метеоусловий, что позволяет персоналу, обслуживающему систему охраны, заранее принимать дополнительные меры охраны объекта или учитывать возможность выдачи извещателем ложного срабатывания.
Включен в "Перечень технических средств вневедомственной охраны, разрешенных к применению в 2002 году".
Технические
характеристики извещателя Вектор-СПЭК
|
Макс.дальность действия
(L) модели Вектор-СПЭК-75 |
75 м |
|
Макс.дальность
действия (L) модели Вектор-СПЭК-150 |
150 м |
|
Коэф.запаса по ИК
энергии (на дальности L), не
менее, |
100 |
|
Макс.оптические потери
(на дальности L) |
99% |
|
Число ИК лучей |
1 |
|
Напряжение питания
постоянного тока |
10,2 … 30В |
|
Потребляемый ток, не
более, |
50 мА |
|
Чувствительность (регулируемая) |
100 … 500 мс |
|
Помехозащищенность |
70 … 350 мс |
|
Помехоустойчивость от
эл/осв приборов, не менее, |
500 лк |
|
Помехоустойчивость от
солнца, галогенных ламп, не
менее, |
10 000 лк |
|
Выход извещения
ТРЕВОГА |
контакты реле (н.р.) |
|
Длительность
извещения ТРЕВОГА, не менее, |
2 с |
|
Выход извещения
САБОТАЖ |
контакты кнопки (н.р.) |
|
Поворот оптического
узла по вертикали |
± 15° |
|
Поворот оптического
узла по горизонтали |
± 95° |
|
Рабочий диапазон
температур |
- 40° …+ 55° С |
|
Габариты (ширина х
высота х глубина) |
75 х 80 х 135 мм |
|
Масса, не более, |
1 кг |
СЕРВИСНЫЕ ФУНКЦИИ
извещателя Вектор-СПЭК
-
Юстировка БИ и БФ по вольтметру
-
Дистанционный контроль функционирования
-
Плавная регулировка чувствительности
-
Синхронизация блоков излучателей нескольких извещателей
-
Индикация работы генератора в БИ
-
Индикация режима ТРЕВОГА в БФ
-
Индикация захвата ИК сигнала в БФ
Схема подключения
извещателя Вектор-СПЭК
1. Однолучевой ИК барьер
Схема подключения одного извещателя "Вектор-СПЭК" (БИ и БФ)

2. Двухлучевой ИК барьер
Схема подключения двух извещателей "Вектор-СПЭК" (БИ1 и БФ1, БИ2 и БФ2)

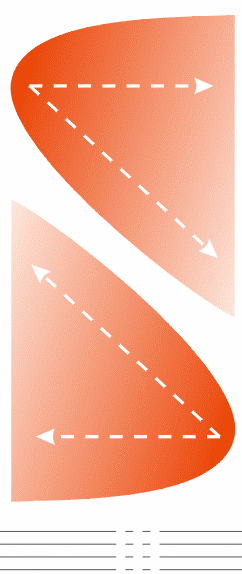

3. Четырехлучевой ИК барьер
Схема подключения двух извещателей "Вектор-СПЭК" (БИ1 и БФ1, БИ2 и БФ2) и двух дополнительных блоков фотоприемника БФ "Вектор-СПЭК" (БФ3 и БФ4)

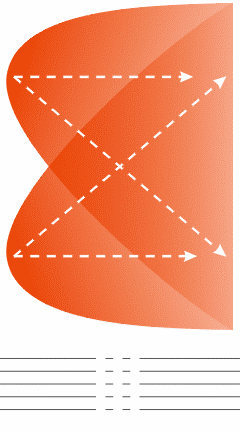

4. Четырехлучевой синхронный ИК барьер
Схема подключения двух извещателей "Вектор-СПЭК" (БИ1 и БФ1, БИ2 и БФ2). БИ2 работает в режиме синхронизации от БИ1.

|
