Извещатель охранный объемный оптико-электронный
ИО 409-15 "Астра 7"

Назначение:

обнаружение проникновения в охраняемое пространство закрытого помещения и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.

Особенности:

• установка на потолке, объемная круговая зона обнаружения;

• 110 элементарных чувствительных зон;

• оптоэлектронное реле;

• дополнительная защита металлическим экраном от электромагнитных помех;

• малый ток потребления;

• широкий диапазон напряжения питания;

• широкий диапазон рабочих температур;

• устойчивость к внешней засветке не менее 6500 лк;

• контроль вскрытия корпуса.

Технические данные:

• площадь зоны обнаружения извещателя, м² - 63,6

• диаметр зоны обнаружения, м - 9

• угол зоны обнаружения в горизонтальной плоскости,° - 360

• рекомендуемая высота установки, м - 2,4:3,6

• напряжение питания, В - 7,5:15

• потребляемый ток, мА, не более - 11

• сопротивление канала реле в дежурном режиме, Ом - 6:8

• условия эксплуатации:
  температура, °С - от минус 30 до плюс 50
  относительная влажность воздуха - до 95% при +35°С (без конденсации влаги)

Информативность:

• "выход в дежурный режим";

• "норма";

• "тревога";

• “вскрытие".

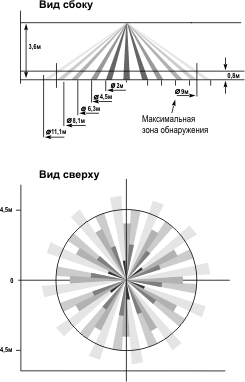

Схемы зон обнаружения:
