Optex CX-702 / V / R(NO)

Пассивный ИК детектор внутреннего использования CX-702

Трудно найти что-либо подобное этому извещателю, при наличии всех характерных особенностей детекторов ОРТЕХ он также использует идею линзы двойного действия. Стоит обратить особое внимание на зону действия извещателя: в нормальном положении она покрывает объем 21 м х 21 м (!), а если ту же линзу просто перевернуть вы получаете "штору" дальностью действия 45 м (!). В этом извещателе используется двойное экранирование пироэлектрического элемента ( он выдерживает более 50,000 люкс прямого или отражённого видимого света и более 30 В/м радиочастотного излучения) и компенсация воздействий окружающей среды. CX-702 может работать в любых помещениях, даже в самых сложных условиях.

Отличительные характеристики:

Линза двойного действия.
Простым вращением сферической линзы вы выбираете между широким углом и большой дальностью. СХ-70М немедленно обеспечит надежную и абсолютно точную детекцию в каждом из вариантов.

Гибкость использования. Объединяя уникальную линзу двойного действия с настройкой чувствительности и угла, СХ-702 создает идеально распространение зон для детекции человека в любом помещении

Защита от ложных срабатываний. Радиочастотные помехи - более 30 В/м от 100 МГц до 1.2 ГГц. Электро-магнитные помехи - разряд до 50,000 В. Белый свет - галогеновый свет на расстоянии 2.4 м. Солнечный свет - более 50,000 люкс.

Двойное экранирование пироэлектрического элемента (запатентовано)

Мультифокусная линза (запатентовано)

Избирательная чувствительность (высокая, средняя, низкая)

Избирательный счетчик импульсов (1,2 или 4 импульса)


Извещатель CX-702R - версия CX-702 с памятью тревог.

Извещатель CX-702R(NO) - версия CX-702 с местом для аккумулятора (используется в сочетании с дополнительным радиопередатчиком).

Технические данные

Модель

Optex CX-702 / V / R(NO)

Площадь детекции

широкий угол - 21 м х 21 м, узкий угол - 45 м х 2,4 м

Высота установки

1.5 - 2.4 м.

Зоны детекции

82 зоны

Чувствительность

1.6°С при 0.6 м/сек.

Тревожный выход

Н.З.

Время тревоги

2.0 + 0.5 сек.

Ток потребления

19 мА макс.

Питание

9.5 - 18 В.

Рабочая температура

-20° - +50°С

Радиочастотная защита

тревоги нет при 30 В/м

Масса

135 грамм

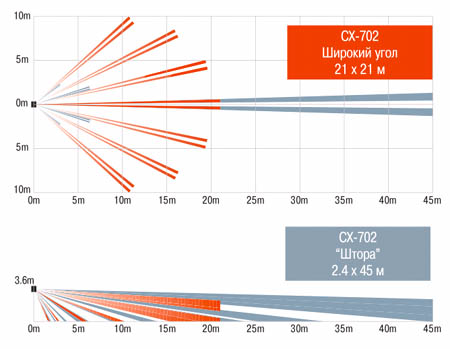

Диаграммы направленности

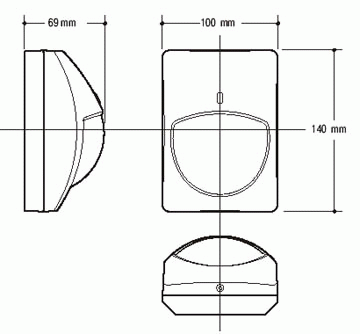

Размеры
