Пассивные ИК извещатели Optex EX-35T / V / ID / R

Извещатели серии EX-35 уже давно пользуются большой популярностью и многие монтажники, привыкшие к ним, не хотят переключаться на что-либо другое. Здесь благодаря сферической линзе и мультифокусной оптике реализуется уникальная идея - линза двойного действия. В нормальном положении извещатель имеет зону действия 90° с дальностью 12 м. Если же вы просто перевернёте линзу, получится коридорный (узкоугольный) вариант диаграммы действия дальностью до 18 м. Более того, просто подняв печатную плату внутри извещателя чуть выше, вы переведете извещатель в режим работы с "аллеей для животных". Запатентованная мультифокусная линза создает зоны с высокой вертикальной плотностью, обеспечивая максимальную чувствительность, которая остается стабильной даже в условиях высоких температур.

Извещатели серии EX-35 отлично защищены от ложных срабатываний: радиочастотные помехи более 20 В/м от 100 МГц до 1.2 ГГц и изменения температуры от -20° до +50° не вызывают ложных тревог. Схема шумоподавления и избирательный счетчик импульсов (2 или 4 импульса) дополнительно повышают надежность и стабильность работы извещателей.

Извещатель EX-35T может использоваться в сочетании с удобным настенно-потолочным кронштейном FA-3.

Пассивный ИК извещатель ЕХ-35V - модификация EX-35T с памятью тревог.

Пассивный ИК извещатель ЕХ-35R - модификация EX-35T для беспроводных систем.

Пассивный ИК извещатель ЕХ-35ID - модификация EX-35T совместимая с адресным модулем ID (ADE).

Технические данные
Модель Optex EX-35T / V / ID / R
Площадь детекции широкий угол 11 м х 11 м, узкий угол 17 м х 1.7 м
Нормальная высота установки 1.2 - 2.4 м.
Высота установки в режиме аллея для животных 0.6 - 1.2 м.
Зоны детекции широкий угол - 64 зоны, узкий угол - 12 зон
Чувствительность 1.6° при 0.6 м/сек.
Время тревоги ~3 сек
Тревожный выход Н.З. 28 В пост. 0.2 А макс.
Тампер Н.З. открывается при вскрытии
Время разогрева ~30 сек.
Питание 9.5 - 14 В.
Ток потребления 18 мА макс.
Радиочастотное излучение тревоги нет при 20 В/м
Рабочая температура -20° - +50°С
Масса 90 грамм

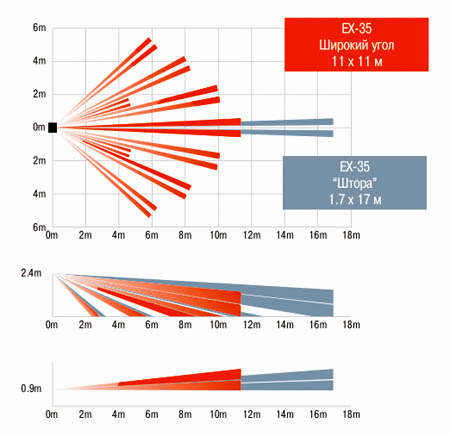

Диаграммы направленности

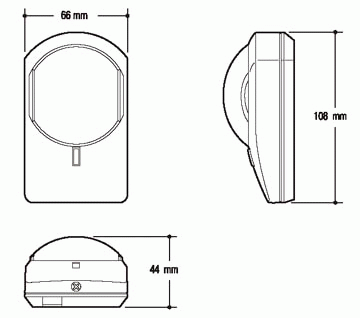

Размеры
