REDWALL LRP 100Q / H / 24V / 24VH
 Redwall LRP100Q - пассивный ИК-извещатель наружной установки большой дальности. Привлекательный дизайн и главное - надежность и долговечность делают этот извещатель идеальным средством для обеспечения безопасности Вашей системы.
Извещатели серии Redwall - однопозиционные устройства, которые не требуют установки дополнительного модуля (приемника или передатчика) на другом конце области детекции. Принцип работы пассивных ИК-извещателей построен на выявлении разницы температур между окружающей средой (фоновая температура) и объектом наблюдения в дальней области ИК спектра. Два сдвоенных пироэлемента и дуальная схема обработки сигнала и дуальная схема обработки сигнала обеспечивают надежную работу извещателя при широком диапазоне температур. Уникальная оптическая система, состоящая из набора зеркал и преломляющих линз, обеспечивает точную фокусировку на пироэлементы, создавая равномерно распределенную чувствительность по всей зоне детекции. Для быстрой и правильной установки рекомендуется использовать видоискатель и аудиотестер LRP 1020.
Основные преимущества извещателя:
- Надежность работы
- Металлический корпус
- Защита от видимого света и СВЧ/ЭМИ
- Двойная схема обработки сигнала
- Счетверенный пироэлемент
- Кронштейн с защитой от вскрытия
- Запатентованная оптическая система
- Класс защиты: IP 64
Извещатели этой серии идеально подходят для систем CCTV в качестве детектора движения, а также для активизации прожекторов, сирен и других средств охранной сигнализации. Совместно с модулем LRP 105 извещатели могут быть использованы для активизации контрольного освещения в охраняемой зоне.
Redwall LRP 100QH - версия пассивного ИК-извещателя LRP 100Q с расширенным температурным диапазоном.
Redwall LRP 100Q24V - версия пассивного ИК-извещателя LRP 100Q с напряжением питания 24 В переменного тока.
Redwall LRP 100Q24VH - версия пассивного ИК-извещателя LRP 100Q24V с расширенным температурным диапазоном.
Технические данные
|
Модель |
REDWALL LRP 100 Q / H / 24V / 24VH |
|
Метод детекции |
пассивный инфракрасный |
|
Площадь детекции |
100 х 3 м |
|
Сенсоры |
4 пироэлемента |
|
Тревожные выходы |
Н.З. / Н.О. 30 В, 1 А |
|
Время тревоги |
2 сек. |
|
Питание |
LRP 100Q, LRP 100QH - 11..16 В пост.,
LRP 100QV, LRP 100Q24VH - 24 В пер. |
|
Потребление |
LRP 100Q, LRP 100Q24V - 25 мА макс.,
LRP 100Q24VH - 260 мА макс.,
LRP 100QH - 330 мА макс. |
|
Рабочая температура |
LRP 100Q, LRP 100Q24V - от -10°C до +50°С,
LRP 100QH, LRP 100Q24VH - от -40°C до +50°С |
|
Исполнение |
IP 64 |
|
Масса |
1.8 кг |

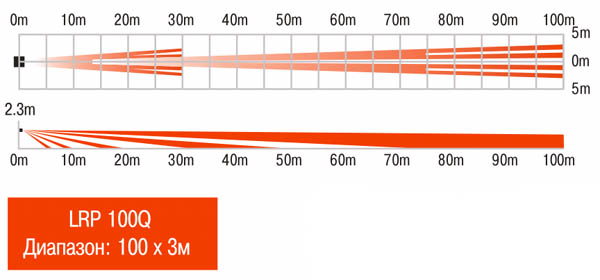

Диаграммы направленности

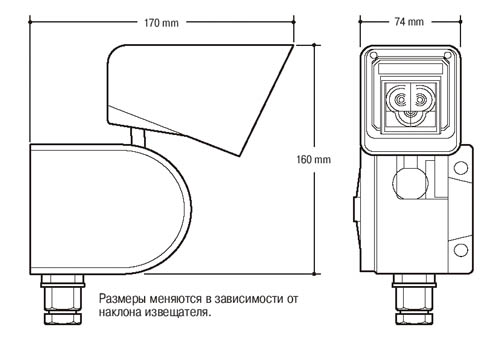

Размеры
|
