Каталог технических средств охраны













REDWALL LRP 404 / H / 24V / 24VH

Redwall LRP404 - пассивный ИК-извещатель наружной установки. Небольшие размеры, привлекательный дизайн и главное - надежность и долговечность делают этот извещатель идеальным средством для обеспечения безопасности Вашей системы.

Извещатели серии Redwall - однопозиционные устройства, которые не требуют установки дополнительного модуля (приемника или передатчика) на другом конце области детекции. Принцип работы пассивных ИК-извещателей построен на выявлении разницы температур между окружающей средой (фоновая температура) и объектом наблюдения в дальней области ИК спектра. Два сдвоенных пироэлемента и дуальная схема обработки сигнала и дуальная схема обработки сигнала обеспечивают надежную работу извещателя при широком диапазоне температур. Уникальная оптическая система, состоящая из набора зеркал и преломляющих линз, обеспечивает точную фокусировку на пироэлементы, создавая равномерно распределенную чувствительность по всей зоне детекции. Для быстрой и правильной установки рекомендуется использовать аудиотестер LRP 1020.

Основные преимущества извещателя:

- Надежность работы
- Металлический корпус
- Защита от видимого света и СВЧ/ЭМИ
- Двойная схема обработки сигнала
- Два сдвоенных пироэлемента
- Кронштейн с защитой от вскрытия
- Регулируемый уровень чувствительности
- Класс защиты: IP 65

Извещатели этой серии идеально подходят для систем замкнутого телевидения в качестве детектора движения, а также для активизации прожекторов, сирен и других средств охранной сигнализации. Совместно с модулем LRP 105 извещатели могут быть использованы для активизации контрольного освещения в охраняемой зоне.

Redwall LRP 404H - версия пассивного ИК-извещателя LRP 404 с расширенным температурным диапазоном.

Redwall LRP 40424V - версия пассивного ИК-извещателя LRP 404 с напряжением питания 24 В переменного тока.

Redwall LRP 40424VH - версия пассивного ИК-извещателя LRP 40424V с расширенным температурным диапазоном.

Технические данные

Модель

REDWALL LRP 404 / H / 24V / 24VH

Метод детекции

пассивный инфракрасный

Площадь детекции

40 х 10 м, 20°

Сенсоры

4 пироэлемента

Тревожные выходы

Н.З. / Н.О. 30 В, 1 А

Время тревоги

2 сек.

Питание

LRP 404, LRP 404H - 11..16 В пост.,
LRP 404V, LRP 40424VH - 24 В пер.

Потребление

LRP 404, LRP 40424V - 25 мА макс.,
 LRP 40424VH - 116 мА макс.,
LRP 404H - 200 мА макс.

Рабочая температура

LRP 404, LRP 40424V - от -10°C до +50°С,
LRP 404H, LRP 40424VH - от -40°C до +50°С

Исполнение

IP 65

Масса

500 грамм

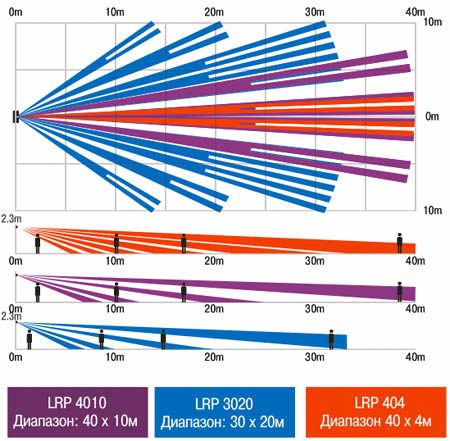

Диаграммы направленности

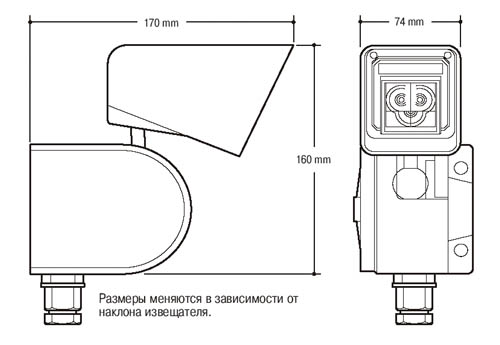

Размеры
