REDWIDE LRP 5030 / H / 24V / 24VH

Redwide LRP5030 - широкоугольный пассивный ИК-извещатель уличной установки с диапазоном рабочей зоны 50 X 30 м. Данные извещатели могут применяться в системах видеонаблюдения для управления телеметрией, а также для активизации сигнальных средств оповещения. Принцип работы пассивных ИК-извещателей построен на выявлении разницы температур между окружающей средой (фоновая температура) и объектом наблюдения. Redwide - однопозиционное устройство, которое не требует установки дополнительного модуля (приемника или передатчика) на другом конце диапазона. Тройной пироэлемент и цифровая схема обработки сигнала обеспечивает надежную работу при широком диапазоне температур.

 Запатентованная оптическая система, являясь результатом многолетних исследований, позволяет отсеивать низкочастотные волны, воспринимая излучение только в ИК-спектре. Компьютерное моделирование отражающих поверхностей с золотым напылением обеспечивает оптимальную фокусировку ИК-волн на пироэлемент извещателя. Диаграмму направленности с углом 30° можно сравнить с оптическим диапазоном стандартной CCTV камеры (с фокусным расстоянием линзы 8 мм, 1/3" ПЗС матрицей.

Извещатели серии Redwide просты в установке и обслуживании. Кронштейн, интегрированный с извещателем, подходит для установки устройства как на стене, так и на столбе. Использование тестера LRP-1020 позволяет произвести установку и настройку наиболее быстро и точно. В комплект поставки входит инструкция по эксплуатации, фиксаторы для закрепления сенсорного блока в нужном положении, а также монтажные болты.

Вся электроника извещателя спрятана в металлический корпус, что позволяет отсеивать электромагнитные наводки.

Основные преимущества извещателя:

- Три сдвоенных пироэлемента
- Металлический корпус
- Запатентованная оптическая система
- Зеркальная оптика с золотым напылением
- Удобная визуальная настройка
- Кронштейн, интегрированный с извещателем
- Защита от видимого света и СВЧ / ЭМИ

Redwide LRP 5030H - версия пассивного ИК-извещателя LRP 5030 с расширенным температурным диапазоном.

Redwide LRP 503024V - версия пассивного ИК-извещателя LRP 5030 с напряжением питания 24 В переменного тока.

Redwide LRP 503024VH - версия пассивного ИК-извещателя LRP 503024V с расширенным температурным диапазоном.

Технические данные

Модель

REDWIDE LRP 5030 / H / 24V / 24VH

Метод детекции

пассивный инфракрасный

Площадь детекции

50 х 30 м

Сенсоры

4 пироэлемента

Тревожные выходы

Н.З. / Н.О. 30 В, 1 А

Время тревоги

2 сек.

Питание

LRP 5030, LRP 5030H - 11..16 В пост.,
LRP 5030V, LRP 503024VH - 24 В пер.

Потребление

LRP 5030, LRP 503024V - 25 мА макс.,
LRP 503024VH - 260 мА макс.,
LRP 5030H - 330 мА макс.

Рабочая температура

LRP 5030, LRP 503024V - от -10°C до +50°С,
LRP 5030H, LRP 503024VH - от -40°C до +50°С

Исполнение

IP 64

Масса

1.8 кг

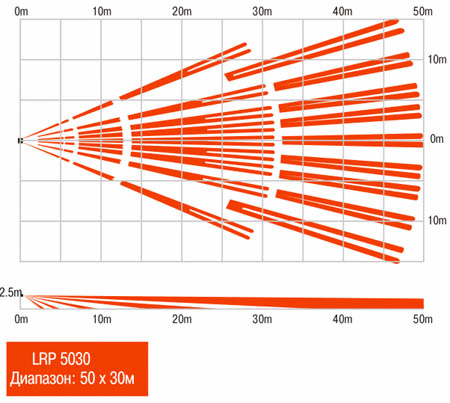

Диаграммы направленности

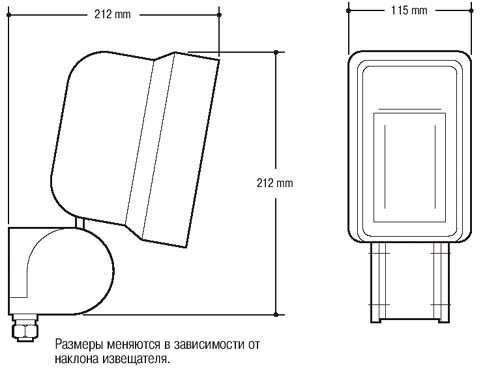

Размеры
