Охранный оптоэлектронный пассивный инфракрасный извещатель
"МИК-01"

Краткое описание

Пассивный цифровой инфракрасный извещатель "МИК-01" предназначен для обнаружения проникновения нарушителя в охраняемое пространство закрытого помещения.

Особенности

Настоящий извещатель представляет собой техническое средство нового поколения, выполненное на основе полностью цифровой технологии, что позволяет обнаруживать медленно движущегося нарушителя (от 0,1 м/с) на расстоянии до 30 м, даже в условиях высоких температур.

Расширенный температурный диапазон.

Рекомендуется для охраны важных объектов.

Принцип действия извещателя основан на регистрации изменения уровня теплового излучения при движении людей в зоне обнаружения.

Модификации:

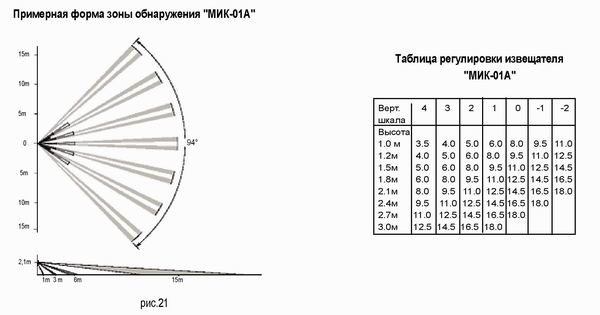

  • исполнение А: "объемная";

  • исполнение Б: "занавес";

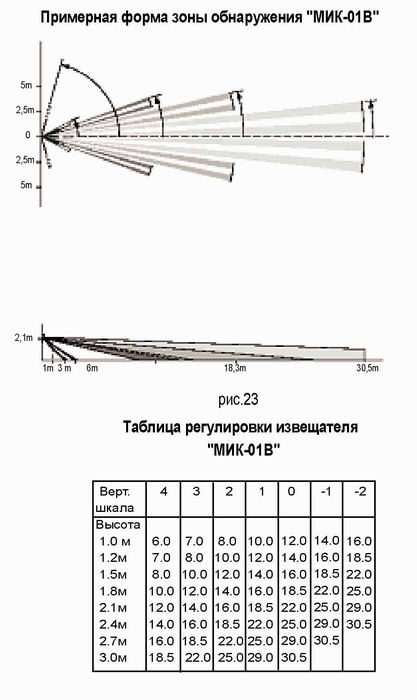

  • исполнение В: "коридор".








Технические характеристики

Дальность обнаружения, не менее:
МИК-01А - 15 м;
МИК-01Б - 20 м;
МИК-01В - 30 м.

Ширина зоны обнаружения:
МИК-01А - 94 град;
МИК-01Б - 5,6 град;
МИК-01В - 13 град.

Границы диапазона скоростей перемещения человека в ЗО, при которых извещатель формирует извещение о тревоге:
а) нижняя 0,1 м/с;
б) верхняя 3,0 м/с.

Электропитание извещателя осуществляется от источника постоянного тока с номинальным напряжением от 9,0 до 25,0 В.

Ток, потребляемый извещателем при напряжении питания 12 В, в дежурном режиме и в режиме формирования извещения о тревоге, не более 18 мА.

Извещатель сохраняет работоспособность при воздействии следующих климатических факторов:
- температуре окружающего воздуха от минус 30°С до плюс 60°С;
- относительной влажности воздуха до 95%, при температуре 25°С.

Извещатель формирует тревожное извещение о неисправности размыканием выходных контактов исполнительного реле до устранения этой неисправности при:
- пропадании напряжения питания;
- вскрытии извещателя.

Время технической готовности извещателя после включения питания, не более 60 с.

Длительность извещения о тревоге, не менее 2 с.

Время восстановления извещателя в дежурный режим после формирования извещения о тревоге, не более 10 с.

Исполнительное реле:
- коммутируемое напряжение, не более 72 В;
- коммутируемый ток, не более 0,1 А.

Кнопка "Блокировка":
- коммутируемое напряжение, не более 80 В;
- коммутируемый ток, не более 0,2 А.

Конструкция извещателя обеспечивает:
- отключение светодиодной индикации;
- возможность выбора чувствительности;
- возможность регулировки дальности обнаружения;
- устойчивость к воздействию внешних засветок и радиопомех;
- устойчивость к белому свету, не менее 6500 лк.

Извещатель защищен от переполюсовки питающего напряжения.

Вероятность возникновения отказа, приводящего к ложной тревоге, не более 0,01 за 1000 часов.

Вероятность обнаружения нарушителя, не менее 0,98.

Конструктивное исполнение извещателя - комнатное.

Крепится извещатель без кронштейна на стене или в углу помещения.

Габаритные размеры извещателя, не более 95х65х55 мм.

Масса, не более 0,09 кг.

Средний срок эксплуатации извещателя, не менее 8 лет.

Гарантийный срок эксплуатации - 24 мес.

Комплект поставки изделия "МИК-01"

Наименование

Кол-во, шт.

Извещатель «МИК-01»

1

Шуруп 3х12

2

Руководство по эксплуатации

1

Паспорт

1

Упаковка

1
