Извещатель охранный инфракрасный однопозиционный пассивный
"СПЛАВ"



1. Назначение

1.1 Цифровые оптико-электронные пассивные инфракрасные однопозиционные извещатели серии СПЛАВ (далее извещатели) предназначены для охраны протяженных участков (периметров) как в уличных условиях, так и в помещениях путем выдачи тревожного извещения при пересечении нарушителем зоны обнаружения со скоростями от 0,1 до 5 м/с.

2. Общие сведения

2.1 Извещатель предназначен для охраны в уличных условиях периметров объектов, коридоров, проходов, а также для управления световыми или звуковыми источниками для освещения или предупредительных оповещений.

2.2 При пересечении человеком зоны обнаружения формируется тревожное извещение путем изменения состояний нормально-разомкнутых (NO) и нормально-замкнутых (NC) контактов исполнительных реле.

2.3 Принцип действия извещателя основан на регистрации изменения уровня теплового излучения при движении людей в зоне обнаружения. Формирование сигнала тревоги осуществляется на основе алгоритмов цифровой обработки сигналов (свидетельство №2006612146).

3. Отличительные особенности

3.1 В извещателях используется полностью цифровая технология детектирования и отсутствуют аналоговые компоненты, которые обычно применяются для усиления, преобразования или фильтрации сигналов.

3.2 Для повышения устойчивости работы извещателя в сложных условиях (например, в направлении к солнцу) возможна установка режима повышенной защиты от ложных тревог. При этом максимальная дальность зоны обнаружения уменьшается с 50 до 30 метров.

3.3 Наличие сдвоенного реле с нормально-замкнутыми и нормально-разомкнутыми контактами позволяет прямую коммутацию слаботочных звуковых или световых оповещателей.

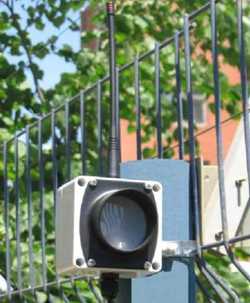

3.4 Интегрированный кронштейн предназначен для монтажа извещателя на стене или столбе.

3.5 Модификация «Сплав-433» передаёт тревожное сообщение по радиоканалу в стандарте Риф-Ринг фирмы Альтоника.

3.6 Модификация «Сплав-БРК» представляет собой извещатель с автономным питанием и передачей тревожных сообщений по радиоканалу Риф-Ринг фирмы Альтоника. Время работы без замены источника питания до 1 года.

3.7 Модификация «Сплав-GSM» в качестве тревожных сообщений осуществляет звонки и отправку смс-сообщений на заданные телефоны.



4. Технические характеристики

4.1 Дальность обнаружения - не менее 50 м.

4.2 Дальность обнаружения в режиме повышенной защиты от ложных тревог - не менее 30 м.

4.3 Регистрируемая скорость - 0,1...5 м/с.

4.4 Напряжение питания постоянного тока - 9-27 В.

4.5 Ток потребления (при U=12В) - не более 9,5 мА.

4.6 Исполнительное реле – сдвоенное (НР, НЗ):
      - коммутируемое напряжение - не более 72 В;
      - коммутируемый ток - не более 0,13 А.

4.7 Рабочая температура -40…+50 Со.

4.8 Габариты - 160х80х82 мм.

4.9 Вес - 0,35 кг.
