ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ
"Аккорд-20"

ПРЕДНАЗНАЧЕН:

Для контроля 23 радиальных шлейфов охранной или пожарной сигнализации, как в автономном режиме с включением устройств оповещения, так и с передачей извещений на ПЦН.

ОСОБЕННОСТИ:

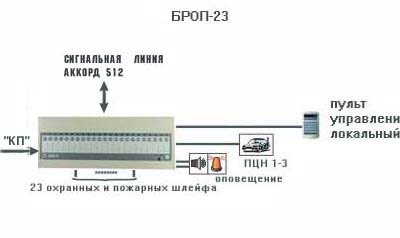

- может работать:

-- как обычный приемно-контрольный прибор на 23 радиальных шлейфа;

-- как блок-расширитель шлейфов в составе <Аккорд-512>;

- постановка на охрану шлейфов групповая или индивидуальная;

- постановка и снятие шлейфов, как со встроенной клавиатуры, так и с центрального (ПУЦ) или локального пультов (ПУЛ) при удаленности от основного блока до 1000м;

- энергонезависимая память на 190 событий для каждой группы из 8 шлейфов;

- специальный вход «КП» для контроля состояния источника питания;

- разделение сигналов “Пожар” и “Неисправность”;

- ограничение доступа к сбросу круглосуточных шлейфов.

ТАКТИКА РАБОТЫ:

Алгоритм работы прибора программируется пользователем, как со встроенной клавиатуры, так и с ПУЦ (система «Аккорд - 512»).

Может использоваться как обычный расширитель на 23 шлейфа в составе «Аккорд-512».

Возможен контроль и управление с ПК через модуль связи.

Предусмотрены следующие режимы постановки шлейфов на охрану:

- по каждому шлейфу отдельно;

- в составе любой из 23 групп;

- в составе любого из 8 центральных разделов (система «Аккорд - 512»);

- в составе любого из 30 локальных разделов (система «Аккорд - 512»);

- задержка на вход/выход (0 до 96 с);

- программируемая связь шлейфов с выходами;

Возможна блокировка постановки и снятия шлейфов со встроенной клавиатуры при использовании центрального (ПУЦ) или локального пультов (ПУЛ).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Прибор обеспечивает:

- разделение сигналов «Внимание» и «Пожар» при формировании пары шлейфов;

- перезапрос состояния пожарных шлейфов;

- контроль состояния крышки прибора (датчик вскрытия).

Програмируемые параметры:

Общие:

- задержка на вход / выход от 0 до 96 с (с шагом 32 с);

- задержка на постановку ШС с отключением питания извещателей от 0 до 96 с (с шагом 32 с);

- режим работы выхода светового оповещения – "СО" ("выносная лампа"/"строб-вспышка ");

- режим постановки (тактика с входной дверью/без входной двери);

- контроль питания от сети – вход "КП" (наличие/отсутствие контроля);

- ограничение доступа к сбросу круглосуточных шлейфов;

- блокировка постановки и снятия шлейфов со встроенной клавиатуры при использовании центрального (ПУЦ) или локального пультов (ПУЛ);

- объединение сигналов светового и звукового оповещения и извещений на ПЦН, поступающих по сигнальной линии с аналогичных приборов;

- передачу объединенных сигналов на БЦ или БРОП – 23, имеющих адрес равный «0» система «Аккорд - 512»).

По каждому шлейфу:

- охранный или круглосуточный шлейф;

- номер парного ШС (формирование извещения "ПОЖАР" при срабатывании извещателей в двух ШС);

- сброс при нарушении (снятие питания ШС на 3 с. по первому срабатыванию и формирование извещения "ПОЖАР" при повторном срабатывании извещателей в ШС в течение 30 с);

- контроль пожарных извещателей с нормально-замкнутой, либо нормально-разомкнутой выходной цепью;

- ШС с блокировкой формирования извещения "ТРЕВОГА" в период задержки на вход / выход;

- выходы ПЦН, на которые формируется сигнал "Тревога" по данному шлейфу;

- состояние связанных с ШС сигнальных реле ПЦН (встроенных и БЦ) в режиме снятия;

- выходы светового «СО» и звукового «ЗО» оповещения, на которые формируется сигнал "Тревога" по данному шлейфу;

- выходы БРПЦН (система «Аккорд - 512»), на которые формируется сигнал "Тревога" по данному шлейфу (возможно подключение до 8 БРПЦН по общей сигнальной линии);

- выходы БРРВ (система «Аккорд - 512»), на которые формируется сигнал "Тревога" по данному шлейфу (возможно подключение до 8 БРРВ по общей сигнальной линии);

- отключение питания извещателей при снятии данного ШС с охраны;

- запрет отображения тревоги ШС на ПУЦ (режим "тихая тревога");

- напряжение в шлейфе 12 или 24 В.

Программирование состава разделов:

- ШС, входящие в разделы (не более 8 разделов на блок);

- коды доступа с ПУЦ к разделам.

Программирование доступа:

- номера пользователей;

- списки ШС по каждому пользователю (до 30 пользователей);

- коды доступа пользователей с ПУЛ.

Программирование системных кодов:

- администратора (для просмотра протокола событий, изменения кодов доступа к разделам и кодов пользователей);

- инженера (для определения конфигурации блока).

При программировании с ПУЦ ввод параметров производится отдельно для каждой группы из 8-ми шлейфов (в том же порядке, как для 3-х БРОП с последовательными адресами).

Индикация:

Прибор формирует извещения с помощью 25 светодиодных индикаторов и встроенного пьезоэлектрического звукового излучателя:

- норма (охранный шлейф готов к постановке на охрану);

- нарушен (охранный шлейф не готов к постановке на охрану);

- снят (для охранных);

- взят (для охранных);

- идет задержка на взятие (для охранных);

- неисправен (для пожарных);

- тревога (для пожарных);

- пожар (для пожарных);

- внимание (для пожарных);

- о состоянии источников питания (основного и резервного).

При работе в составе «Аккорд-512» все сообщения поступают на ПУЦ.

В целях снижения токопотребления может быть установлен режим отключения светодиодных индикаторов через 15 мин после поступления извещения или нажатия кнопки.

Входы:

- «КП» - контроль состояния источника питания.

Выходы:

- 3 релейных выхода на ПЦН;

- выход «Открытый коллектор» («ЗО»);

- выход «Открытый коллектор» («СО»).

Каждый шлейф может быть связан с любыми выходами 8-ми блоков расширителей выходов ПЦН (БРПЦН) и 8-ми блоков расширителей релейных выходов (БРРВ), подключенных так же как и ПУЦ к общей сигнальной линии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- сопротивление ШС в режиме "Норма", кОм

4 - 7

- номинальное напряжение в ШС, В

20 +/- 5

- номинальное сопротивление выносного резистора, кОм

5,6

- ток ШС в дежурном режиме, мА

3

- максимально допустимые токи и напряжения:



реле ПЦН

72 В, 30 мА

выход «Открытый коллектор» «ЗО»

50 В, 2 A

выход «Открытый коллектор» «СО»

50 В, 2 A

- напряжение питания, В

10,2 - 14,3

- ток потребления прибора от внешнего источника питания:



в стандартном режиме, не более, мА

260

в экономичном режиме, не более, мА

90

- габаритные размеры, мм

145х367х35

- диапазон рабочих температур, °С

-30...+50
