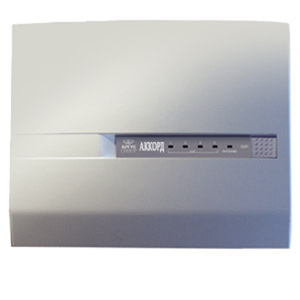

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ
ППКОП 0104050639-4-1/1 "Аккорд 3.xx"

ПРЕДНАЗНАЧЕН:

Для контроля 4 шлейфов охранной, пожарной или тревожной сигнализации (ШС), как в автономном режиме с включением устройств оповещения, так и с передачей извещений на ПЦН.

ОСОБЕННОСТИ:

- простота и надёжность прибора в эксплуатации сочетаются с гибкой тактикой работы;

- возможность подключения считывателя электронных ключей "Touch Memory";

- различные электронные ключи (до 48 шт.) могут иметь разные права: на взятие и снятие, только на взятие и только на снятие;

- автодозвон: передача извещений на пульт центрального наблюдения в форматах “Contact – ID” или “Аргус – Т” (при установке дополнительной платы УОО-АВ исп.2).

ТАКТИКА РАБОТЫ:

Алгоритм работы прибора программируется пользователем с помощью установленных на плате перемычек.

Прибор имеет следующие режимы работы:

- постановка на охрану "с закрытой дверью" с ограниченным временем выхода (от 5 до 120 с);

- постановка на охрану "с открытой дверью" с неограниченным временем выхода;

- постановка на охрану группы ШС;

- снятие с охраны всех или группы ШС с задержкой включения звуковой сигнализации при входе (от 15 до 60 с) или без задержки;

- возможность автоматического перевзятия на ПЦН через 6 мин;

- возможность включения исполнительных устройств пожарной автоматики с задержкой 35 с;

- формирование режима "Пожар" по одному или по двум ШС (с формированием извещения "Внимание" по одному ШС);

- формирование режима "Пожар" только после перепроверки извещателя на срабатывание.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Прибор обеспечивает:

- работу с электроконтактными и магнитоконтактными извещателями, а также с извещателями, питающимися по ШС напряжением от 10 до 14 В;

- выдачу извещений на ПЦН с помощью двух сигнальных реле с возможностью разделения сигналов "Пожар", "Неисправность" и "Тревога";

- формирование сигналов на управление световым и звуковым оповещателями и другими устройствами;

- звуковую и световую сигнализацию режимов работы;

- повторное включение звукового оповещения при повторном нарушении охранного ШС через интервал времени не менее 3 мин. после его восстановления;

- автоматическое снятие питания с активных пожарных извещателей для их сброса и перепроверки срабатывания;

- передачу по последовательному выходу информации о своем состоянии на дополнительные устройства (устройство автодозвона и т.п.).

Программируемые параметры:

Общие:

- наличие и длительность задержки на вход/выход (0/5; 15/30; 30/60; 60/120 с);

- управление: кнопкой "ОХРАНА" или электронными ключами "Touch Memory";

- режим работы индикации в состоянии "Взят";

- режим работы выходов «ПЦН» в состоянии "Снят";

- режим работы выходов «ПЦН» в состоянии "Вход";

- наличие перевзятия ПЦН (через 6 мин);

- наличие задержки на активизацию звукового оповещения "ЗО" в режиме "Пожар" (0 или 35 с);

- состав разделов (ШС1 – ШС4), управляемых отдельно.

По каждому шлейфу:

- режим пожарной или охранной сигнализации;

- режим охранной или тревожной сигнализации (400/600 или 50/70 мс);

- тип пожарных извещателей (НЗ или НР);

- перепроверка срабатывания пожарного извещателя (по каждому ШС);

- блокировка при задержке на вход;

- связь с ПЦН;

- формирование режима "Пожар" по одному или двум ШС;

- передача на ПЦН извещения "Пожар" замкнутым или разомкнутым состоянием реле;

- включение звукового сигнализатора;

- включение звукового оповещения "ЗО" по каждому ШС.

Индикация:

Прибор формирует извещения с помощью пяти светодиодных индикаторов и звукового сигнализатора:

- о текущем состоянии и памяти тревог по ШС;

- о состоянии источников питания.

К прибору может быть подключен выносной светодиодный индикатор.

Входы:

- вход для считывателя электронных ключей;

- вход управления ("УПР.").

Выходы:

- два релейных выхода на ПЦН;

- релейный с переключающими контактами (при наличии в составе прибора блока реле БР) для управления оповещением или устройствами пожарной автоматики;

- выход по схеме «открытый коллектор» для подключения звукового оповещения «ЗО»;

- выход по схеме «открытый коллектор» для подключения светового оповещения «СО»;

- последовательный ТТЛ-выход для подключения СПИ с автодозвоном «УОО-АВ исп.2»;

- выход для питания извещателей «12В».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- сопротивление охранных, тревожных и пожарных ШС (с активными или НР извещателями) в режиме "Норма"

4 - 7 кОм

- сопротивление пожарных ШС с НЗ извещателями в режиме "Норма"

1 - 2.8 кОм

- номинальное напряжение в ШС

10 - 14 В

- ток ШС в дежурном режиме

2 мА

- максимально допустимые токи и напряжения:



реле ПЦН

30 мА при 72 В

блок реле (БР)

220 В, 5 А

сигнал на выходе "ЗО"

12 В, 500 мА

сигнал на выходе "СО"

12 В, 100 мА

выход для питания извещателей

12 В, 120 мА

- напряжение питания

180 - 242 В

- время работы от резервного источника питания:



в дежурном режиме

24 ч

в режиме тревоги

3 ч

- габаритные размеры

240х200х70 мм

- диапазон рабочих температур

-30...+50 °С
