Прибор приемно-контрольный охранно-пожарный
ППКОП-0104050639-512-1 "Аккорд-512"

ПРЕДНАЗНАЧЕН:

Для организации охраны объектов различной степени сложности со средней и большой информационной емкостью систем ОПС.
Контролирует до 512 шлейфов сигнализации как в автономном режиме с подачей звукового и светового сигналов, так и с передачей тревожных извещений на пульт центрального наблюдения (ПЦН).

ОСОБЕННОСТИ:

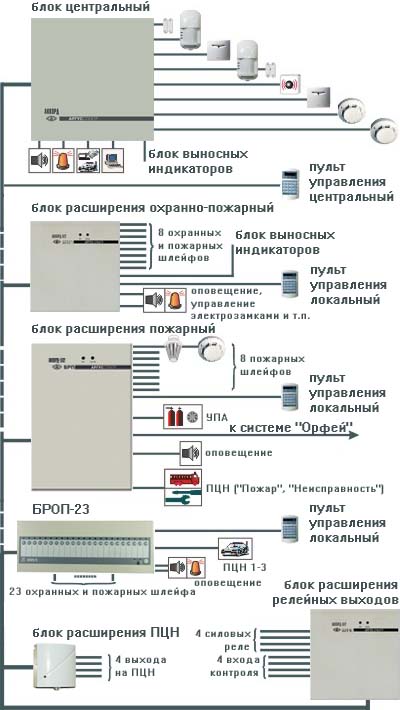

- прибор имеет структуру с распределенными ресурсами;
- основная единица приема, обработки, хранения и передачи информации: блок-расширитель шлейфов (фактически представляющий собой ПКП на 8 шлейфов сигнализации с возможностью подключения локального пульта управления);
- количество блоков-расширителей в системе может быть до 64 (включая блок центральный);
- каждый блок-расширитель ведет электронный протокол на 256 событий;
- для связи блоков между собой используется двухпроводная симметричная сигнальная линия (СЛ) произвольной топологии.

ТАКТИКА РАБОТЫ:

- в ППКОП «Аккорд-512» предусмотрено несколько вариантов управления постановкой на охрану шлейфов охранной сигнализации:
-- с пульта управления центрального (ПУЦ);
-- с пультов управления локальных (ПУЛ);
-- с использованием элементов СКУД (считыватели Touch Memory, шифроустройства и т.п. устройства, подключаемые к входу «УПР» БРОП).
- управление постановкой и снятием шлейфов сигнализации осуществляется группами – центральными и локальными разделами.
Раздел локальный - список шлейфов сигнализации одного блока-расширителя, постановка и снятие которых осуществляется с использованием ПУЛ, подключенного к блоку-расширителю или с входа «УПР».
Раздел центральный - один или несколько списков шлейфов сигнализации разных расширителей, постановка и снятие которых осуществляется с использованием ПУЦ или ПЭВМ.
Эти списки ШС объединены общим номером раздела и четырехзначным защитным кодом.
- прибор позволяет организовать до 31 локального раздела для каждого из расширителей ШС. (Из них тридцать (с 01 по 30) предназначены для управления с ПУЛ, а один (00) для управления с внешнего устройства: шифроустройства, считывателя СКУД и т.п.).
- каждому пользователю может соответствовать свой локальный раздел со своим защитным четырехзначным кодом. - при подключении одного ПУЛ к нескольким расширителям ШС и установке для списков ШС этих расширителей идентичных номеров пользователей и защитных кодов появляется возможность одновременной постановки на охрану этих списков ШС.
- прибор позволяет сформировать до 256 центральных разделов со своим защитным кодом каждый. В памяти БЦ и каждого БРОП хранятся введенные при установке номера (до 8 на каждый блок) центральных разделов и соответствующие им номера шлейфов. При приеме команды от ПУЦ на постановку того или иного центрального раздела БЦ и БРОП ставят на охрану ШС, входящие в эти разделы. Поскольку центральные и локальные разделы не связаны напрямую с исполнительными реле, в состав любого раздела могут входить ШС различных рубежей охраны.
- предусмотрены следующие полномочия доступа к ресурсам прибора:
-- «АДМИНИСТРАТОР»: имеет право устанавливать текущее время и дату, осуществлять просмотр протокола событий, изменять защитные коды «РАЗДЕЛОВ» и «ПОЛЬЗОВАТЕЛЕЙ», разрешать доступ «ИНЖЕНЕРУ»;
-- «ИНЖЕНЕР»: имеет право устанавливать общие параметры БЦ, БРОП и БРП, параметры ШС, состав разделов.
-- «РАЗДЕЛ» позволяет осуществлять снятие постановку центральных разделов с ПУЦ;
-- «ПОЛЬЗОВАТЕЛЬ» позволяет осуществлять постановку и снятие локальных разделов с ПУЛ.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Выходы:
- до 162 реле выходов на ПЦН (БЦ и БРПЦН);
- реле «Пожар» и «Неисправность» (в каждом БРП);
- реле «СО» (световое оповещение) блока центрального (БЦ);
- реле «ЗО» (звуковое оповещение) БЦ;
- реле «ВО» (внешнее оборудование): 1 на каждый БРОП;
- реле ОПОВ и реле УПА в каждом БРП;
- до 160 силовые реле (БЦ, БРОП, БРП БРРВ);
- модуль высокочастотного уплотнения (МВУ), обеспечивает передачу извещений на ПЦН по одному каналу в режиме «Атлас-6»/ «Фобос-ТР» или по двум каналам в режиме «Атлас-3»;
- модуль связи с персональным компьютером (МСПК), обеспечивает передачу извещений от прибора к ПЭВМ и команд управления от ПЭВМ к прибору. К одной ПЭВМ через разъем последовательного интерфейса RS-232 может быть подключено до четырёх приборов.
