Комплекс охраны периметров
"АССаД-П"

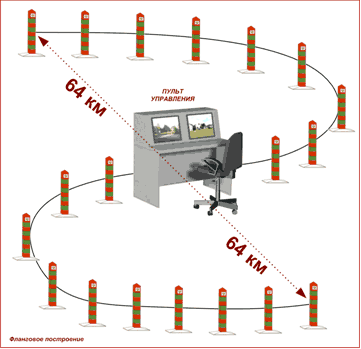

Уникальные программно-аппаратные решения позволили добиться гарантированного времени доставки (не более 0,5 секунд) при одновременном поступлении сигналов со всего периметра со всех средств обнаружения, тревожных кнопок и кнопок обхода наряда. Протяженность периметра достигает 32 км в одном направлении при фланговом построении, что означает возможность охраны периметра до 64 км при размещении пульта охраны в середине такого участка.



Также удачно применение «АССаД-П» для замкнутых («кольцевых») периметров, когда «АССаД-П» начинает обеспечивать резервирование кабельных линий связи.

Важно отметить, что на функционировании системы не скажется не только одиночный обрыв, но и одиночное замыкание в линии связи. При применении традиционных интерфейсов с общей шиной (RS-485, CAN и т.п.) замыкание приводит к полной неработоспособности системы даже в случаях, когда предусмотрено резервирование.



На периметре устанавливаются блоки периметровые, размещенные металлических корпусах со степенью защиты не ниже IP65. Рабочий диапазон блоков периметровых -50 град. С., до + 85 град. С. Подогрев не применяется. Имеется вариант исполнения с промышленным температурным диапазоном от -40 град. С., до + 70 град. С.

Ядром пульт управления системы является блок центральный, выполненный на одноплатном компьютере с FLASH-диском и сенсорным экраном промышленного исполнения. В случае замкнутых периметров кольцо периметра оказывается подключенным к двум портам центрального блока. В свою очередь, предусмотрено «горячее» резервирование центрального блока. Основной и резервный центральные блоки связаны между собой по Ethernet. Периметр подключен к обоим центральным блокам, которые постоянно обмениваются между собой по Ethernet, поддерживая идентичность баз данных системы в обоих блоках. При отключении основного центрального блока все управление берет на себя резервный блок. При включении основного блока осуществляется синхронизация баз данных и основной блок включается в работу.

По TCP/IP протоколу центральные блоки интегрируются в любую ИК СФЗ, поскольку протоколы обмена с «АССаД-П» являются документированными и могут быть предоставлены разработчикам ИК СФЗ. Система «АССаД-П» интегрирована с ИК СФЗ «АССаД-М5» и «АССаД-32».

Оператор взаимодействует с «АССаД-П» через жидкокристаллические сенсорные экраны промышленного исполнения. Применение сенсорных экранов позволило внедрить современные решения взаимодействия оператора с автоматизированной системой. Администратору системы теперь существенно легче конфигурировать и обслуживать систему, так как к его услугам интуитивно-понятный графический интерфейс с необходимыми подсказками. Дежурный оператор системы «видит» периметр либо в режиме эмуляции традиционных кнопочных панелей управления, либо на графическом плане периметра. Больше нет ограничений на любое расширение или изменение конфигурации периметра, так как достаточно осуществить необходимые изменения в оборудовании и сделать соответствующие манипуляции в конфигурации системы в режиме Администратора. Теперь не надо помнить, какие буквенно-цифровые обозначения соответствуют реальным объектам периметра. Все названия объектов создаются Администратором в произвольной форме. Программное обеспечение центрального блока может быть установлено на обычный IBM PC совместимый компьютер, что может оказаться подходящим решением при оснащении небольших объектов и, когда достаточно того уровня надежности, который обеспечивает обычный компьютер.

В комплекте с «АССаД-П» может поставляться рабочее место оператора (спец. мебель), где предусмотрено размещение всего центрального оборудования системы, состоящего из: основного и резервного центрального блока (АЛГО-521), двух сенсорных экранов и двух источников бесперебойного питания.
