Система охраны протяженных рубежей
"Корвет"

Система предназначена для контроля состояния технических средств охраны (ТСО) на периметрах, территориях крупных объектов и обеспечивает управление режимами работы до 40 БЛ, 640 СО, 160 внешних устройств (замки, сирены, ТВ-камеры и т.п.).

Технические характеристики и параметры

Система рассчитана на непрерывную круглосуточную работу при воздействии следующих внешних факторов:

  • станционная часть при температуре от 5 до 50 °С, влажности 80% (25 °С);

  • линейная часть при температуре от минус 50 до плюс 50°С, влажности 98% (25 °С).

Система обеспечивает:

  • контроль состояния средств обнаружения (СО), имеющих на выходе «сухие» нормально-замкнутые или нормально-разомкнутые контакты с контрольным резистором значением 6.2 КОм ± 10 %. Подключение СО к блоку линейному (БЛ) осуществляется с помощью трехпроводной линии (два сигнальных и линия проверки) длиной до 5 км. Суммарное сопротивление шлейфа сигнализации (ШС) не должно превышать 1000 Ом;

  • формирование сигналов обрыва и короткого замыкания в соединительных линиях шлейфа;

  • управление исполнительными устройствами (замками, сиренами, ТВ-камерами и т.п.);

  • отображение состояния блока линейного (БЛ) двухцветным светодиодным индикатором. В режиме охраны светодиод светится красным цветом, при этом осуществляется контроль состояния СО и линий связи. В режиме снятия с охраны светодиод светится зеленым цветом и осуществляется контроль состояния линий связи. Тревожное состояние конкретного шлейфа отображается миганием соответствующего светодиода блока БОИ и текстовым сообщением на жидкокристаллическом индикаторе (ЖКИ) блока БОИ;

  • индикацию состояния системы на экране монитора ПК (план объекта, место, время, тип сигнала и т.п.);

  • документирование информации в блоке БОИ и на жестком диске ПК, вывод на печать отчетов;

  • дистанционный контроль СО;

  • работу в автономном режиме или под управлением ПК;

  • программирование типа подключаемого СО по каждому ШС (электронный/контактный, с нормально замкнутыми или разомкнутыми контактами).

Диапазон питающего напряжения блоков – (10-30) В;

Мощность потребления блоков:

  • БОИ – не более 10 ВА;

  • БСК – не более 0,2 ВА;

  • БЛ – не более 0,3 ВА.

  1. Количество флангов - 2

  2. Количество БЛ на фланге, не более - 20

  3. Количество подключаемых к БЛ устройств:
    - СО, не более - 16
    - Внешних устройств или БСЗУ, не более - 4

  4. Параметры сигнальной линии фланга:
    - Количество проводов - 3
    - Протяженность, км, не более - 12

Состав системы

Наименование составных частей

Кол.шт.

Блок обработки информации (БОИ)

1

Коробка распределительная станционная (КРС)

1

Блок линейный (БЛ)

1…40

Блок связи с компьютером (БСК)

1

Программное обеспечение (ПО) ПК

1

Блок связи с замковым устройством (БСЗУ)

1…160

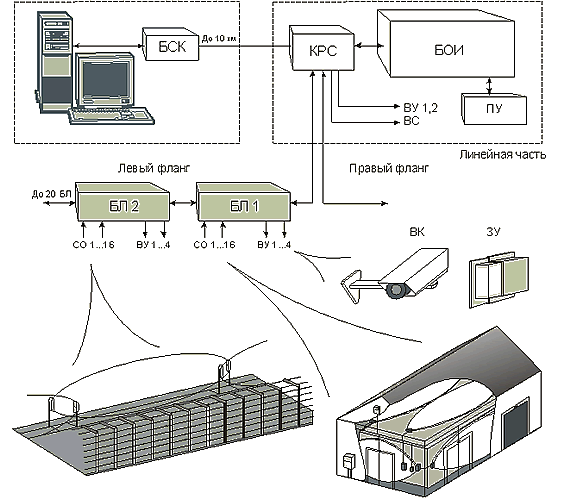

Устройство и работа системы

Система включает в себя станционную часть, размещаемую в помещении дежурного оператора, компьютерную часть, которая может быть размещена как в помещении оператора так и на удалении до 10 км. от блока БОИ и линейную часть, рассредоточенную на территории охраняемого объекта.

Подключение БСК, ВС, ВУ, к блоку БОИ осуществляется через коробку распределительную станционную.

Блок БОИ предназначен для:

  1. управления режимами работы системы;

  2. приема и обработки сигналов, поступающих от блоков БЛ и отображения состояния СО;

  3. работы под управлением ПК.

БОИ обеспечивает:

  1. управление режимами работы блоков БЛ;

  2. световую индикацию состояния каждого БЛ;

  3. отображение на ЖКИ оперативного состояния системы;

  4. дистанционную проверку работоспособности каждого электронного СО;

  5. звуковую сигнализацию при формировании каждого тревожного сигнала (ТР);

  6. автоматическое включение соответствующего реле ВУ при формировании сигнала ТР;

  7. подачу сигнала на включение выносного сигнализатора ВС при поступлении сигнала ТР;

  8. отображение текущего времени и возможность его коррекции;

  9. формирование и отображение на ЖКИ по команде оператора различных счетчиков событий;

  10. создание архива событий и вывода информации из него с привязкой ко времени на печатающее устройство или экран ЖКИ по команде оператора;

Оперативное управление работой систем осуществляется с помощью клавиатуры, расположенной на лицевой панели блока БОИ.

Блок БОИ обеспечивает передачу текущей информации на персональный компьютер. ПК реализует графический интерфейс пользователя, функции обработки, и документирования тревожных событий в системе, а также управления работой системы.

Линейная часть системы делится на два фланга левый и правый, каждый их которых состоит из линейных блоков (от 1 до 20), соединенных 3х-проводной линей связи.

БЛ обеспечивает возможность подключения до 16 СО и до 4 внешних устройств, передачу информации о состоянии СО и линий соединения в блок БОИ. В блоке имеется 16 светодиодов, которые включаются выносной кнопкой и служат для контроля состояния СО на месте при пуско-наладочных работах (Режим самоконтроля).
