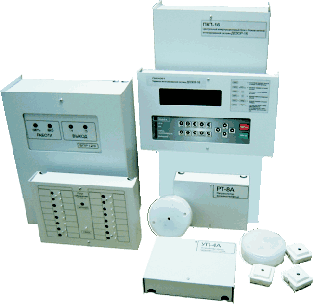

ППКОП 01059-56-16 "ДОЗОР-16"

ДОЗОР-16 - многоцелевой адресный прибор с распределенной структурой, предназначенный для комплексного решения охранной, пожарной сигнализации и пожаротушения на средних и больших объектах.

"ДОЗОР-16" - это:

  • перепрограммируемый контроллер с возможностью оперативного изменения не только конфигурации пользователя (номера шлейфов и устройств, связь между шлейфами и выходными устройствами и т.д), но и логики работы прибора;

  • возможность обновления пользователем программного обеспечения прибора (новые версии см. в разделе программное обеспечение);

  • до 384 адресных шлейфов охранной и пожарной сигнализации;

  • управление дистанционно с помощью 256 программируемых реле внешней нагрузкой до 500Вт (вкл/выкл вентиляции, систем дымоудаления, звуковых и световых оповещателей, электромагнитных замков и т.п.);

  • контроль состояния и выдача необходимых сигналов управления для 128 направлений установок газового, порошкового или аэрозольного пожаротушения или 100 направлений установок водяного или пенного пожаротушения;

  • до 128 адресных программируемых каналов пуска 3А 10-28В с контролем целостности цепи пуска;

  • до 1000 адресно-аналоговых датчиков APOLLO Fire Detectors (протоколы ХР95 и Xplorer) и адресных устройств собственного производства;

  • построение систем дымоудаления и пожарной автоматики высотных зданий;

  • до 8 удалённых дополнительных терминалов и пультов наблюдения;

  • хранение в энергонезависимой памяти сведений о текущей конфигурации прибора и о последних 2000 обнаруженных событиях;

  • объединение в единую систему противопожарной защиты с выводом информации в интегрированный комплекс безопасности "Интеллект";

  • снижение при помощи специального алгоритма практически до нуля вероятности ложных срабатываний дымовых датчиков;

  • формирование при помощи внешних устройств оптимальную по цене структуру, а также расширение в дальнейшем возможности прибора при минимальных затратах.

«ДОЗОР-16» представляет собой распределенную структуру, в которой внешние устройства находятся на довольно большом расстоянии (магистральная линия – до 500м, RS-485 – до 2км), а при применении специальных устройств (удлинители магистральной линии и разветвители RS-485) – до десятков километров. Кроме того, в случае линии RS-485 возможна замена проводов на радиоканал. Упрощенная структурная схема прибора приведена на рисунке: Структурная схема "Дозор-16".

Внешние устройства, входящие в состав прибора «ДОЗОР-16», имеют адресную структуру и делятся на несколько групп:

  • шлейфообразующие устройства, в число которых входят РТ-2А, РТ-8А, РТ-6Д, РТ-8М, предназначены для формирования сигнальных шлейфов и слежения за их состоянием;

  • адресные метки, в число которых входят АМД и АМТ, предназначены для формирования адресов дымовых, тепловых и контактных датчиков, причем АМТ может формировать шлейф для токонепотребляющих датчиков и различать срабатывание одного или двух датчиков в шлейфе;

  • выходные устройства, в число которых входят УУ-1, УУ-1А, УУ-8А, УУ-8К, АМР, предназначены для управления внешней нагрузкой через «сухие контакты» реле, причем УУ-8К и АМР имеют контроль цепей управления;

  • пусковые устройства, в число которых входят УП-4А и АМП, предназначены для контроля цепей пуска и выдачи импульса тока для запуска установок пожаротушения;

  • устройства индикации и управления, в число которых входит пульт наблюдения ПН3216 и терминал ПН24064.

Магистральная линия – это двухпроводная линия, по которой происходит информационный обмен, а также питание устройств. Магистральная линия может иметь практически произвольную топологию: звездой, кольцом, деревом с ответвлениями в любом месте. Часть устройств с большим потреблением, работающих в магистральной линии, требует подвода отдельной шины питания.

Блоки, входящие в состав прибора "ДОЗОР-16":

Наименование блока

Кол-во

ПКП-16 центральный блок с блоком питания
Перепрограммируемый контроллер с возможностью реализации любого алгоритма работы, формирование 4-х двухпроводных (магистральных) линий для подключения внешних устройств (питание и опрос), RS-485 для подключения внешних устройств, RS-485 для подключения к компьютеру (программирование и объединение приборов в интегрированную систему), встроенный блок питания БПР-12/5.

1

ПН24064 терминал
Большой графический индикатор 240х64, удобная клавиатура, подключение до 8 терминалов через RS-485 к ПКП-16 на расстояние до 1км, ввод кода для снятия/постановки на охрану, вкл./выкл. автоматики, дистанционного пуска, возможность программирования центрального блока.

0...8

БПР-12/5 блок питания
13,5В 6А, место под аккумулятор 18А/ч, два выхода с электронной защитой от короткого замыкания, автоматическое переключение на аккумулятор при пропадании сетевого напряжения, автоматическая подзарядка аккумулятора, контроль наличия аккумулятора и степени его разрядки, возможность дистанционного считывания состояния блока питания.

по необходимости

РТ-2А ретранслятор двухшлейфовый адресный
2 адресных шлейфа, 1 адресный выход типа "открытый коллектор", подключение к ПКП-16 через магистральную линию, питание от магистральной линии.

0...64

РТ-6Д ретранслятор шестишлейфовый адресный
6 адресных шлейфов, 2 адресных релейных выхода 3А 250В, подключение к ПКП-16 через магистральную линию, питание шлейфов от магистральной линии, выходов - от внешнего источника питания 12В, оптимизирован под дымоудаление высотных жилых домов.

0...64

РТ-8А ретранслятор восьмишлейфовый адресный
8 адресных шлейфов, 4 адресных выхода типа "открытый коллектор", подключение к ПКП-16 через магистральную линию, питание от магистральной линии.

0...16

РТ-8М ретранслятор восьмишлейфовый адресный
8 адресных знакопеременных шлейфов, подключение к ПКП-16 через магистральную линию, питание от магистральной линии.

0...16

РА-128 ретранслятор адресно-аналогового шлейфа
1 адресно-аналоговый кольцевой шлейф с контролем утечки на "землю", до126 адресных устройств (до 126 адресно-аналоговых датчиков фирмы "APOLLO" или адресных меток АМТ, АМД, АМП, АМР), подключение до 8 РА-128 через RS-485 к ПКП-16, гальваническая развязка от линии RS-485, питание от внешнего источника 12В.

0...8

АМТ адресная метка датчика (нормально-замкнутые контакты)
126 адресных меток через адресно-аналоговый шлейф к одному РА-128, подключение любых датчиков с нормально-замкнутыми "сухими" контактами, габаритные размеры 26мм х 19мм х 4мм.

0...1008

АМД адресная метка датчика (нормально-разомкнутые контакты)
126 адресных меток через адресно-аналоговый шлейф к одному РА-128, подключение любых дымовых датчиков и датчиков с нормально-разомкнутыми "сухими" контактами, габаритные размеры 26мм х 22мм х 4мм.

0...1008

АМР адресная метка реле
1 адресно-аналоговый кольцевой шлейф с контролем утечки на «землю», до126 адресных устройств (до 126 адресно-аналоговых датчиков фирмы «APOLLO» или адресных меток АМТ, АМД, АМП, АМР), подключение до 8 РА-128 через RS-485 к ПКП-16, гальваническая развязка от линии RS-485, питание от внешнего источника 12В.

0...1008

АМП адресная метка пуска
126 адресных меток через адресно-аналоговый шлейф к одному РА-128, 1 адресный канал пуска 0,15А в течении 1сек., контроль целостности цепи пуска, питание от адресно-аналогового шлейфа, не требует внешнего источника питания.

0...1008

ИЗО изолятор адресно-аналогового шлейфа
20 изоляторов в одну адресно-аналоговую линию, отключение короткозамкнутого участка и автоматическое восстановление после устранения неисправности.



УУ-1 устройство управления одноканальное
1 релейный выход, 3А 250В, переключающиеся контакты, может быть подключен к адресным выходам типа «открытый коллектор» ретрансляторов РТ-2А, РТ-8А для увеличения их нагрузочной способности.

0...64

УУ-1А устройство управления одноканальное адресное
1 адресный релейный выход, 3А 250В, переключающиеся контакты, подключение к ПКП-16 через магистральную линию, питание от магистральной линии.

0...128

УУ-8А устройство управления восьмиканальное адресное
8 адресных релейных выходов, 3А 250В, переключающиеся контакты, подключение к ПКП-16 через магистральную линию, питание от внешнего источника 12В, гальваническая развязка от магистральной линии.

0...16

УУ-8К устройство управления восьмиканальное адресное
8 адресных релейных выходов, 3А 250В, нормально-разомкнутые контакты, контроль цепи управления от обрыва, короткого замыкания, пропадания питающего напряжения (10-250В), подключение к ПКП-16 через магистральную линию, питание от внешнего источника 12В, гальваническая развязка от магистральной линии.

0...16

УП-4А устройство пуска четырехканальное адресное
4 адресных канала пуска 3А 10-28В с электронным ограничение тока, контроль цепи пуска, подключение к ПКП-16 через магистральную линию, питание от внешнего источника 12В, гальваническая развязка от магистральной линии.

0...32

ПН3216 пульт наблюдения
16 двухцветных светодиодов, 16 кнопок, возможность задания любого значения каждому светодиоду и каждой кнопке, подключение к ПКП-16 через магистральную линию, питание от внешнего источника 12В или от магистральной линии.

0...8

КЦ-2 устройство контроля цепей оповещателей
Ток контроля 1-2мА, максимальный ток при срабатывании контролируемой цепи 3А, без гальванической развязки.



Р1-50 устройство защиты сигнальной линии
Мах. рабочее напряжение 40В, мах. рабочий ток 400мА.



Р-1/4 разветвитель RS-485 1 на 4
1 входная линия RS-485, 4 выходных линии RS-485, восстановление и разветвление сигнала, встроенный сетевой источник питания, автоматическая подзарядка встроенного аккумулятора, автоматический переход на аккумулятор при пропадании сетевого напряжения.



УМ-1 удлинитель магистрали
Преобразование магистральной линии в линию RS-485, формирование напряжения для питания УМ-2, питание от магистральной линии.



УМ-2 удлинитель магистрали
Преобразование линии RS-485 в магистральную линию, питание от удлинителя магистрали УМ-1 или от внешнего источника питания через преобразователь ПП12/38.



ПП12/38 преобразователь напряжения
Гальванически развязанный преобразователь напряжения 12В в 38В для питания удлинителя магистрали УМ-2.



ПД-1 преобразователь датчика
Преобразование «теплового» датчика с нормально-замкнутыми контактами по характеру срабатывания в «дымовой» датчик с нормально-разомкнутыми контактами.



ОЭ-2 Оконечный элемент с регулировкой и индикацией
Светодиодная индикация состояния шлейфа, установка напряжения в шлейфе с помощью перемычки, работа в шлейфах РТ-2А, РТ-8А, РТ-6Д.
