Каталог технических средств охраны













Прибор приемно-контрольный охранно-пожарный
"Дунай"

Назначение

Для организации охраны средних и больших объектов. Используется для централизованной охраны в составе СПДИ "Дунай-XXI", КИСЦН "Дунай", АИУС "Каштан" (автоматизированная тактика охраны), в составе систем типа "Нева", "Центр", "Атлас-2М", ПТК "Интеграл" (ручная тактика охраны), автономной охраны с возможностью подключения стандартного принтера и управления внешними устройствами - видеокамерами, электронными замками и т.п.

Характеристики

  • Число подключаемых шлейфов на базовый блок - 8 (16), наращивание до 128 с использованием выносных адаптеров "Дунай-АД8", "Дунай-АД3", число групп шлейфов и число пользователей - до 128;

  • Передача тревожной информации на ПЦН по проводным или беспроводным каналам связи: занятой или выделенной телефонной линией ГТС; выделенному радиоканалу; мобильной сотовой сети стандарта GSM900/1800; пакетной радиосети "bkcNET" АО "Банкомсвязь";

  • Управление с использованием встроенной клавиатуры КЛК8 (КЛК16), выносной клавиатуры (светодиодной, жидкокристаллической): "Дунай-КС8", "Дунай-КС16", "Дунай-КЖ" и релейной "Дунай-КА" (до 31шт.), контактных ключей ТМ с адаптерами "Дунай-ТМ", "Дунай-ТМL";

  • Программирование с ПК или системной встроенной клавиатуры.

Устройство прибора

Модульная конструкция из двух корпусов. В основе - системные модули "Дунай-СМ8" или "Дунай-СМ16". Блок питания прибора размещается в отдельном корпусе. Максимальный ток нагрузки импульсного источника бесперебойного питания "Дунай-ИС1" - не более 1,2 А. Расширение функциональных возможностей ППКОП "Дунай" осуществляется при помощи устройств, устанавливаемых внутрь корпуса - модулей, а также внешних устройств - адаптеров. Модульная конструкция ППКОП "Дунай", позволяет сконфигурировать различные исполнения прибора по информационной емкости, релейным выходам, каналам связи с ПЦН. Предлагаемая линейка модулей и адаптеров позволяет эффективно сконфигурировать ППКОП "Дунай" под конкретный объект.

Размещение элементов на плате модуля управления ППКОП "Дунай". Схема внешних подключений.

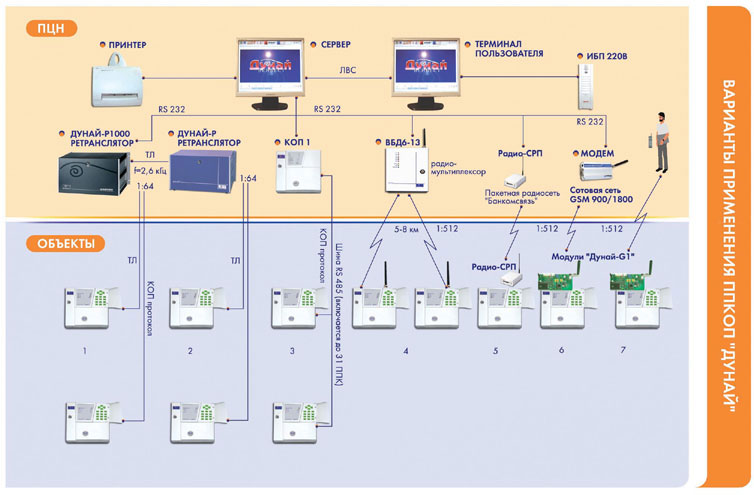

Варианты применения ППКОП "Дунай"



Характеристики блока питания

  • Напряжение сети от 187 до 242 В, 50 Гц;

  • Номинальное выходное постоянное напряжение при работе от сети 13,8 В;

  • Номинальный ток нагрузки 1,2 А;

  • Аккумулятор 12В, 7 Ач.

Устройства, подключаемые к ППКОП "Дунай".



Модули ППКОП "Дунай"


"Дунай-РЛ21, РЛ41"

Релейный модуль для управления внешними исполнительными устройствами (видеокамерами, электронными замками, устройствами автоматики и другими исполнительными устройствами).



"Дунай-КLРТ"

Для подключения принтера. Осуществляет отсчет текущего времени, ведение календаря (день/месяц/год) и вывода извещений на принтер. Дата и время фиксируются в момент возникновения события и отображаются при печати. Текущее время и дата могут быть скорректированы администратором системы посредством системной клавиатуры на лицевой панели ППКОП.



"Дунай-G"

Предназначен для обеспечения функционирования ППК "Дунай" в мобильной сотовой связи стандарта GSM 900/1800. Прием и передача извещений между ППК и ПЦН осуществляется в формате SMS-сообщений. Модуль устанавливается в соответствующий разъем платы "Дунай-СМ". В комплект модуля входит малогабаритная антенна. В случае необходимости дополнительно устанавливается выносная антенна.



Адаптеры ППКОП "Дунай"

Максимальное число подключаемых внешних адаптеров и клавиатур на шину RS-485 - до 31. Максимальное удаление адаптеров от ППКОП - до 1000м.

"Дунай-АД8"

Для подключения до 8-ми охранных или пожарных шлейфов. В адаптере имеется 8 светодиодных индикаторов, отображающих состояние соответствующих шлейфов независимо от активности самого ППКОП.



"Дунай-АД3"

Для подключения до 3-х охранных или пожарных шлейфов, постановки (снятия) помещений под охрану, выдачи "квитанции" подтверждения о взятии под охрану ПЦН. Позволяет осуществлять просмотр состояния шлейфов, а также памяти тревог по охраняемому помещению. Корпус пластиковый или металлический.



"Дунай-РК4"

Предназначен для подключения на входы адаптера до 4-х устройств постановки (снятия) помещений под охрану посредством релейных клавиатур типа "Дунай-КА".



"Дунай-РЛ2 (РЛ4)"

Для управления внешними устройствами, содержащими в качестве ресурсов 2(4) однотипных реле аналогично модулю "Дунай-РЛ21(41)".

Параметры контактов реле:
- 1А, 30 В (постоянный ток),
- 0,5 А, 125 В (переменный ток)



Устройства ВЗЯТИЯ/СНЯТИЯ ППКОП "Дунай"

"Дунай-КС8 (КС16)"

Светодиодные клавиатуры для просмотра и изменения состояния групп, соответственно до восьми (16) шлейфов. Корпус пластиковый или металлический.



Клавиатура "Дунай-КЖ" с ЖКИ индикатором

Для просмотра и изменения состояния групп, в состав которых включено до 128 шлейфов. Корпус пластиковый или металлический. Может использоваться как миниатюрный пульт охраны локального объекта.



"Дунай-ТМ"

Для подключения на входы адаптера 3-х идентичных считывателей контактных ключей памяти Dallas Touch Memory типа DS1990A3-F4. Каждый считыватель предназначен для постановки/снятия только одного помещения.



"Дунай-TML"

Предназначен для взятия/снятия запрограммированных в ППК помещений (групп шлейфов) под охрану при помощи контактных ключей памяти Dallas Touch Memory типа DS1990A3-F4.
