ППКОП "ФОРПОСТ-1024"

Прибор приемно-контрольный охранно-пожарный ППКОП “ФОРПОСТ-1024” (в дальнейшем - прибор) предназначен для организации централизованной и (или) автономной охраны больших объектов (в первую очередь многоквартирных жилых домов) с передачей тревожного извещения на пульт централизованного наблюдения (в дальнейшем – ПЦН), а также обеспечения контроля доступа (функция домофона) в подъезды жилого дома. Прибор позволяет обеспечить охрану квартир, чердаков, подвалов, лифтовых и т.п. а также гаражей и др. близкорасположенных построек (всего до 512 объектов).

Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы.

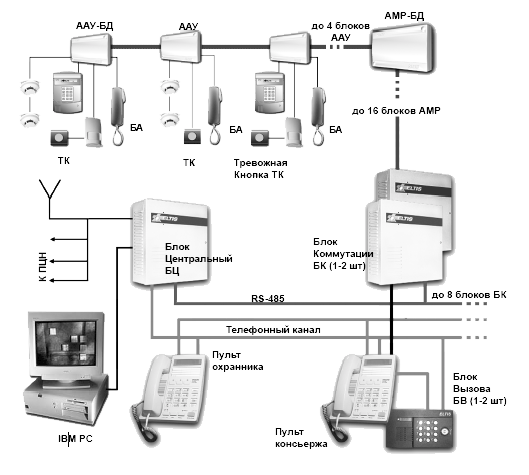

Прибор состоит из следующих составных частей:
- блока центрального (БЦ);
- блока коммутации (БК);
- блока вызова (БВ);
- адресного абонентского устройства (ААУ);
- адресного абонентского устройства с функцией контроля и диагностики (ААУ-БД);
- адресного магистрального разветвителя (АМР);
- шифроустройства (ШУ);
- блок аудиообмена (БА).


Блок центральный (БЦ) – осуществляет управление работой системы, синхронизацию ее узлов, тестирование всех блоков, прием, накопление, хранение информации, а также передачу ее на внешние устройства отображения информации и на ПЦН. БЦ соединяется с периферийными устройствами (концентраторами, блоками вызова) посредством стандартного интерфейса RS-485.

Блок коммутации (БК) - служит для сбора и передачи на БЦ информации о состоянии устройств на “своей” информационной магистрали. Информативными сигналами являются: состояние адресного абонентского устройства (состояние переключателя “взят/снят”, состояние извещателей подключенных в его ШС, целостность информационной магистрали), а также для приема от БЦ и выдачи на ААУ управляющих сигналов подключения БА и включения индикации. В приборе может быть установлено до 8 БК.

Блок вызова (БВ) – устанавливается на двери подъезда и обеспечивает управление доступом в подъезд путем формирования посылки вызова в соответствии с заданным с клавиатуры адресом (номером квартиры). БВ обеспечивает голосовую дуплексную связь “посетитель-абонент”, формирование сигнала разблокирования электромагнитного замка по команде с блока аудиообмена, соединенного с ней в данный момент или при совпадении кодов как набранных с клавиатуры, так и кодов ключей.

На индикатор блока вызова выводится информация о тревожных событиях происшедших на объекте (проникновение, пожар, тревога, авария) с указанием номера квартиры или помещения при предъявлении электронного идентификатора (ключа ТМ) наряда УВО.

Адресный магистральный разветвитель (АМР) - обеспечивает подключение до к своей ветви информационной магистрали (МИ) четырех ААУ, обеспечивает иммитостойкость передачи данных при прокладке МИ в доступном для посторонних месте. Последним в МИ устанавливается ААУ с функцией контроля и диагностики (ААУ-БД), что позволяет осуществлять непрерывную диагностику ветви МИ. В приборе может быть установлено до 128 АМР.

Адресное абонентское устройство (ААУ) - устанавливается в квартире и контролирует состояние двух ШС, в которые могут быть подключены различные извещатели (охранные, пожарные, кнопка тревожной сигнализации). Для обеспечения автоматического взятия/снятия один из ШС может быть использован для включения устройства взятия/снятия (ШУ). ААУ подключает БА к каналу аудиообмена по команде с БЦ. В приборе может быть установлено до 512 ААУ.

Блок аудиообмена (БА) - устанавливается в квартире и представляет собой телефонную трубку для обеспечения голосовой связи с блоками вызова и подачи команды на открывание двери подъезда. В приборе может быть установлено до 512 БА.
