Автономная система сигнализации
"Григ"

Назначение

Автономная система сигнализации «Григ» предназначена для организации системы охраны закрытых помещений: оружейные комнаты, склады, архивы и т.д.

Основные сведения

Прибор «Григ» является самостоятельным средством охраны помещения, осуществляющим оповещение дежурного персонала о проникновении посторонних лиц в охраняемое помещение путём выдачи тревожного извещения на пульт централизованного наблюдения (ПЦН) и включением звукового (ОЗ) и светового (ОС) оповещателей.

Прибор предусматривает постановку на охрану/снятие с охраны двумя способами:
- с использованием идентификаторов «Touch Memory» (ТМ) или устройств, имитирующих работу идентификатора ТМ, например, брелок;
- с помощью кнопки управления или других устройств, имеющих выход с двумя фиксированными состояниями.

В шлейф соединительный (ШС) прибора могут быть включены:
• извещатели, выходные цепи приемно-контрольных приборов, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
• пожарные извещатели, питающиеся по шлейфу сигнализации.

В приборе предусмотрена возможность управления внешними устройствами.

Прибор рассчитан для непрерывной круглосуточной работы.

Особенности

Простота настройки прибора для обычного уровня установщика.

Хорошо различимая понятная двухцветная индикация.

АКБ большой емкости (7,2 А/ч).

Мощный выход для питания извещателей и внешней нагрузки постоянным током (до 0,30А).

Прочный и эстетичный пластмассовый корпус.

Технические характеристики

Количество ШС, подключаемых к прибору: 2

Питание прибора осуществляется от:
- сети переменного тока частотой (50 ± 1) Гц, В, не более 220
- АКБ 7,2 А/ч, В, не более 12

Мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более 5

Ток, потребляемый прибором от АКБ, мА, не более:
- в дежурном режиме 110
- в режиме “Тревога” 120

Время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч, не менее 60

Прибор сохраняет работоспособность при температуре окружающей среды, С°:
с АКБ от минус 10 до плюс 50.
без АКБ от минус 40 до плюс 50.

Гарантийный срок эксплуатации - 2 года со дня ввода прибора в эксплуатацию, но не более 2 лет 6 месяцев со дня изготовления.

Устройство прибора

Конструктивно прибор выполнен в виде блока со съемной крышкой. Внутри блока установлена печатная плата, сетевой трансформатор, АКБ и предохранитель-выключатель.

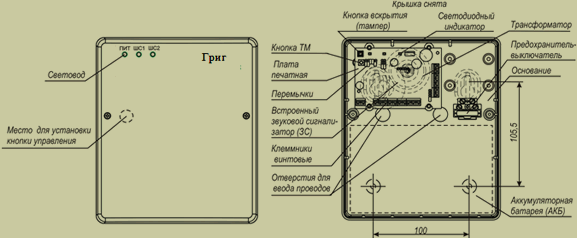

Внешний вид прибора представлен на рисунке.

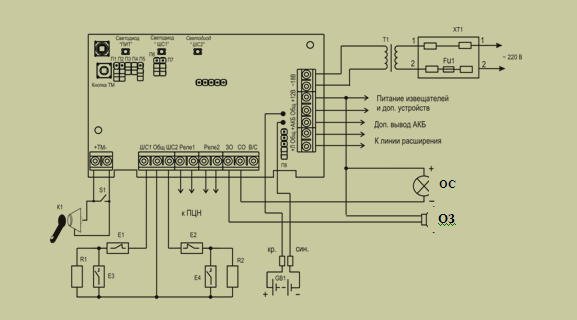

Схема внешних подключений прибора «Григ»



Где:

Е1, Е2 – извещатель с нормально-замкнутой входной цепью;

E3, E4 – извещатель с нормально-разомкнутой входной цепью;

GB1 – аккумуляторная батарея 12 В, 7а/ч;

ОЗ – внешний звуковой оповещатель;

ОС – внешний световой оповещатель;

К1 – считыватель «Григ-ТМ»;

R1, R2 – резистор 3,9 кОм;

S1 – кнопка управления;

Т1 – трансформатор;

ХТ1 – держатель предохранителя-выключателя FU1.
