Прибор приемно-контрольный охранно-пожарный
"Карат"

Назначение

Прибор предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.

Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

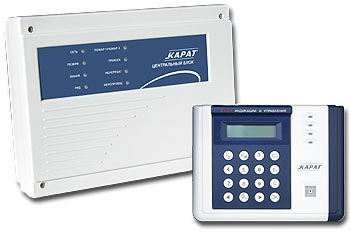

Состав

• Центральный блок (ЦБ);

• Блок индикации и управления (БИУ);

• Адресный модем (используется для обеспечения связи между ЦБ и БИУ по адресной двухпроводной линии).

Особенности

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.

• ЦБ и БИУ соединяются с помощью адресной двухпроводной линии.

• БИУ предназначен для управления ЦБ и индикации его состояния.

• Гибкое программирование параметров прибора с помощью БИУ, программатора, электронного ключа переноса данных Touch Memory (параметры записываются в ключ с компьютера через считыватель, подключенный к COM-порту) или непосредственно при подключении к компьютеру по USB.

• Авторизация доступа с помощью пароля.

• Управление разделами электронными ключами Touch Memory или бесконтактными картами Proximity.

• Функции "Тихая тревога" и "Автовозврат" для охранных шлейфов.

• Контроль прибытия наряда.

• Встроенные часы реального времени.

• Ведение журнала событий.

• Размер журнала 32 000 событий.

Центральный блок (ЦБ)

• 24 шлейфа сигнализации с функциями охранных или пожарных.

• Встроенный адресный модем для связи с БИУ.

• Объединение шлейфов в логические разделы.

• Раздельная или групповая постановка на охрану (снятие с охраны) ШС электронными ключами Touch Memory или бесконтактными картами Proximity.

• Светодиодная индикация основных режимов работы.

• Автоматический контроль линии оповещения.

• 4 выходных оптореле.

• Встроенный блок резервного питания.

• Защита от глубокого разряда аккумулятора.

• Работа с токопотребляющими извещателями с напряжением 10-25 В.

• Выход 12 В для питания извещателей, защищенный от короткого замыкания.

• Применение супрессоров на входе каждого ШС (защита от перенапряжения).

• ЦБ может выдавать 12 видов извещений:
  - "Норма" - передается замкнутым состоянием контактов реле ПЦН;
  - "Тревога" - при срабатывании извещателя в охранном ШС;
  - "Внимание" - при срабатывании одного извещателя в пожарном ШС;
  - "Пожар" - при срабатывании двух извещателей в пожарном ШС;
  - "Неисправность" - при коротком замыкании или обрыве пожарного ШС;
  - "Сеть" - при наличии напряжения в сети;
  - "Резерв" - при переходе прибора на питание от аккумулятора;
  - "Разряд" - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;
  - "Вскрытие" - при попытке снять крышку прибора;
  - "Контроль наряда" - при идентификации прибывшего на объект наряда;
  - "Включение прибора" - при включении ЦБ;
  - "Программирование прибора" - при программировании ЦБ.

Блок индикации и управления (БИУ)

• БИУ обеспечивает управление и программирование ЦБ, просмотр журнала событий, отображение и индикацию текущего состояния прибора.

• Ввод команд управления осуществляется с клавиатуры.

• Авторизация доступа с помощью пароля.

• Программируемые уровни доступа.

• Многоуровневое меню

• "Горячие" клавиши: "авторизация", "отключение сирены", "просмотр тревожных и неисправных ШС".

• Двухстрочный 16-разрядный ЖКИ с подсветкой.

• Встроенный звуковой сигнализатор.

• Светодиодные индикаторы "Питание", "Пожар", "Тревога", "Неисправность".

• Встроенный адресный модем для связи с ЦБ.
