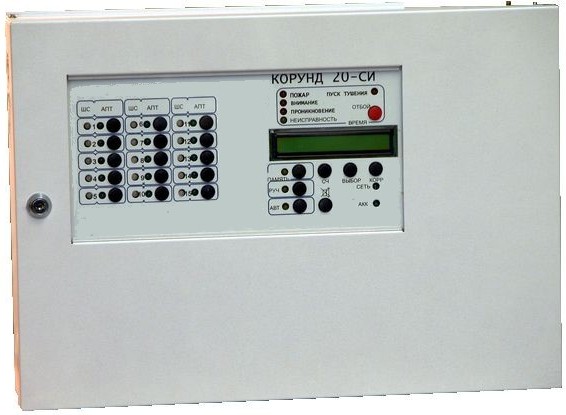

ППКОП019-10/20-1 "КОРУНД 20-CИ" исп.02

Взрывозащищенный приемно-контрольный приборы пожарной и охранной сигнализации ППКОП019-10/20-1 «КОРУНД 20-CИ» исп.02 для взрывоопасных объектов (на 15 искробезопасных шлейфов).

Назначение

Взрывозащищенный охранно-пожарный приемно-контрольный прибор ППКОП019-10/20-1 «КОРУНД 20-CИ» исп.02 предназначен для организации систем пожарной или охранной сигнализации в помещениях с взрывоопасной средой на промышленных и других объектах, трансляции тревожных извещений на ПЦН, оповещения о пожаре и автоматического включения систем пожаротушения, дымоудаления, других устройств пожарной автоматики по адресу, соответствующему каждому шлейфу сигнализации и рассчитан на подключение 10 искробезопасных и независимых шлейфов сигнализации.

Прибор соответствует требованиям ГОСТ Р 51330.10-99 (МЭК 60079-11-99), гл. 7.3 ПУЭ и других нормативных документов, регламентирующих применение на объектах взрывозащищенного электрооборудования (электротехнических устройств) с видом взрывозащиты «Искробезопасная электрическая цепь «i», что подтверждается Сертификатом соответствия прибора требованиям стандартов на применение электрооборудования во взрывоопасных зонах и маркировкой по взрывозащите прибора [Ехib]IIC Х.

Для защиты помещений с взрывоопасной средой в искробезопасные шлейфы прибора «КОРУНД 20-CИ» исп.02 допускается включать только взрывозащищенные пожарные и охранные извещатели, соответствующие требованиям ГОСТ Р 51330.10-99, гл. 7.3 ПУЭ и других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах и имеющие маркировку взрывозащиты, а также Свидетельство о взрывозащищенности или Сертификат соответствия требованиям стандартов и других нормативных документов на применение таких извещателей во взрывоопасных зонах.

Прибор обеспечивает электропитанием извещатели и осуществляет раздельный прием и отображение тревожных извещений от одного и от двух автоматических пожарных извещателей любого типа - токопотребляющих, с общим током потребления (в каждом шлейфе) не более 1,0 мА, типа «ИД-2» ИБ (до 10 шт.), «ИДТ-2» ИБ всех модификаций (до 12 шт.), «МАК-ДМ» ИБ исп. 01 ИБ (до 15 шт.) или пассивных электроконтактных, с любым типом контактной группы - на размыкание или замыкание в цепи шлейфа сигнализации (типа «МАК-1» ИБ исп.01, «МАК-1» ИБ исп. 011, «МАК-Т» ИБ исп. 01 или ручные пожарные извещатели ИПР513-2 «Агат» (ИБ) с маркировкой взрывозащиты «0ЕхiaIIВТ6 Х»), а также обеспечивает адресное включение систем пожаротушения, дымоудаления или иного технологического оборудования по адресу соответствующего шлейфа сигнализации с помощью индивидуального для каждого шлейфа реле «РТ» и передачу на ПЦН групповых извещений «ВНИМАНИЕ», «ПОЖАР», «НЕИСПРАВНОСТЬ», «ПРОНИКНОВЕНИЕ» с помощью дополнительных реле или включение этими реле внешних световых и звуковых оповещателей.

Возможности и достоинства

  • раздельный прием и отображение тревожных извещений от одного пожарного извещателя (сигнал «ВНИМАНИЕ») и от двух пожарных извещателей (сигнал «ПОЖАР»);

  • наличие групповых реле «ВН» и «ПО» с переключающимися при приеме извещений «ВНИМАНИЕ» и «ПОЖАР» контактами, которые могут использоваться для подключения внешнего звукового или светового оповещателей, а также для групповой трансляции на ПЦН следующих извещений:
    1. «ВНИМАНИЕ», «ПОЖАР» - замыканием цепей контактов соответствующих реле «ВН» и «ПО»;
    2. «ПРОНИКНОВЕНИЕ», «НЕИСПРАВНОСТЬ» - размыканием цепей контактов реле «ПР» и «НЕ»;

  • индивидуальная световая индикация по каждому шлейфу:
    1. извещений «НОРМА», «ВНИМАНИЕ», «НЕИСПРАВНОСТЬ», «ПОЖАР» и «ПРОНИКНОВЕНИЕ»;
    2. включенного режима автоматического пуска пожаротушения и дымоудаления, а также выполненной команды на пуск установок пожаротушения и дымоудаления;

  • групповая световая индикация извещений: «ВНИМАНИЕ», «ПОЖАР», «ПРОНИКНОВЕНИЕ» и «НЕИСПРАВНОСТЬ», а также индикация режима «ПУСК ПОЖАРОТУШЕНИЯ»;

  • внутренняя дублирующая звуковая сигнализация в режимах «ПОЖАР» или «ПРОНИКНОВЕНИЕ» и отличающаяся по звучанию в режиме «НЕИСПРАВНОСТЬ»;

  • формирование команд пуска установок пожаротушения и дымоудаления замыканием контактов индивидуальных (адресных) реле по каждому шлейфу;

  • возможность ручного включения автоматики пожаротушения и дымоудаления по адресу каждого шлейфа;

  • автоматическое резервирование питания прибора аккумулятора ёмкостью 7 А/час и номинальным напряжением 12В, размещаемой в отсеке корпуса прибора, с автоматическим ее подзарядом до номинальной емкости;

  • индивидуальное программирование режимов функционирования каждого шлейфа по алгоритму шлейфа с пожарными извещателями или по алгоритму шлейфа с охранными извещателями;

  • циклический подсчет всех принятых извещений встроенным счетчиком событий;

  • хранение в энергонезависимой памяти до 254 событий с указанием вида события, адреса и времени их возникновения, с возможностью просмотра всех событий в обратной хронологической последовательности.

Технические характеристики

Маркировка взрывозащиты

[Exib]IIC X

Напряжение питания от сети переменного тока частотой (50±1) Гц

220 В +10%-15%

от резервного источника постоянного тока

12 В ±10%

Мощность, потребляемая от сети, не более

20 Вт

Ток, потребляемый от аккумуляторной батареи в дежурном режиме, не более

350 мА

Ток, потребляемый извещателями от шлейфа, не более

1,0 мА

Коммутируемое выходными контактами реле напряжение / ток

12-220В / 0,1-1,0 А

Сопротивление проводов шлейфа без выносного элемента, не более

220 Ом

Напряжение в шлейфах сигнализации

(14±2)В

Габаритные размеры, не более

460 х 360 х 110 мм

Размеры отсека под аккумуляторную батарею, не более

151 х 105 х 75 мм

Масса, не более

9,0 кг

Диапазон рабочих температур

от минус 10 до плюс 50°С

Степень защиты оболочки прибора по ГОСТ 14254-80

IP40
