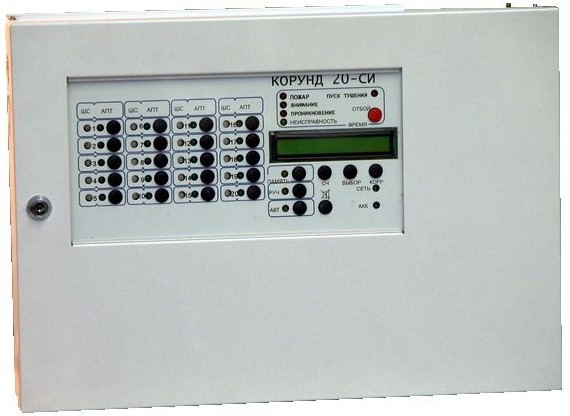

Взрывозащищенный приемно-контрольный прибор пожарной и охранной сигнализации ППКОП 019-10/20-1 "КОРУНД 20-CИ" для взрывоопасных объектов (на 10 или 20 искробезопасных шлейфа)

Назначение

Взрывозащищенный охранно-пожарный приемно-контрольный прибор "КОРУНД 20-СИ" предназначен для организации систем пожарной или охранной сигнализации в помещениях с взрывоопасной средой на различных объектах, трансляции тревожных извещений на ПЦН, оповещения о пожаре и автоматического включения систем пожаротушения, дымоудаления, других устройств пожарной автоматики и рассчитан на подключение 20 или 10 (исполнение 01) искробезопасных шлейфов сигнализации.

Прибор "КОРУНД 20-СИ" имеет маркировку по взрывозащите [Exib]IIC X и соответствует требованиям гл. 7.3 ПУЭ-2000, а также других нормативных документов, регламентирующих применение электрооборудования с видом взрывозащиты "Искробезопасная электрическая цепь "i" и связанного с другим электрооборудованием (извещателями), расположенным во взрывоопасных зонах.

Возможности

В искробезопасные шлейфы сигнализации прибора могут включаться пассивные (не потребляющие ток от шлейфа сигнализации) пожарные извещатели типа: МАК-1 ИБ, МАК-1 исп.01 ИБ, МАК-1 исп.011 ИБ, МАК-Т исп.01 ИБ, а также, потребляющие ток от шлейфа взрывозащищенные тепловые максимально-дифференциальные пожарные извещатели МАК-ДМ исп.01 ИБ или другие пожарные извещатели, соответствующие требованиям гл. 7.3 ПУЭ-2000 для электрооборудования, размещаемого во взрывоопасных зонах и связанного искробезопасными шлейфами сигнализации, что должно подтверждаться наличием на извещателе соответствующей маркировки взрывозащиты и разрешительными документами Госгортехнадзора России.

В случае прокладки шлейфов сигнализации прибора в обычных помещениях допускается включать в них комбинированные дымо-тепловые пожарные извещатели ИДТ-2 всех исполнений или тепловые дифференциально-максимальные извещатели МАК-ДМ исп.01 ИБ.

Прибор осуществляет:

• индивидуальную световую индикацию по каждому шлейфу: "НОРМА", "ВНИМАНИЕ", "НЕИСПРАВНОСТЬ", "ПОЖАР" и "ПРОНИКНОВЕНИЕ"

• постоянный контроль исправного состояния всех шлейфов с включением акустической и оптической сигнализации при возникновении повреждения в любом шлейфе и указанием номера неисправного шлейфа

• адресное отображение извещений "ВНИМАНИЕ" или "ТРЕВОГА" при срабатывании, соответственно, одного или двух пожарных извещателей любого типа

• адресное включение цепей систем пожаротушения, дымоудаления или иного технологического оборудования по адресу, соответствующему каждому шлейфу сигнализации (с помощью индивидуального для каждого шлейфа реле "РТ")

• передачу на ПЦН извещений, "ТРЕВОГА" и "ПРОНИКНОВЕНИЕ" по каждому шлейфу

• трансляцию групповых извещений "ВНИМАНИЕ", "ПОЖАР", "НЕИСПРАВНОСТЬ" и "ПРОНИКНОВЕНИЕ"

• включение внешних световых и звуковых оповещателей с помощью двух дополнительных реле при приеме тревожных извещений

• внутреннюю дублирующую звуковую сигнализацию в режимах "ПОЖАР" или "ПРОНИКНОВЕНИЕ" и отличающаяся по звучанию в режиме "НЕИСПРАВНОСТЬ"

• трансляцию извещений: "ВНИМАНИЕ", "ПОЖАР" - замыканием цепей контактами реле; "ПРОНИКНОВЕНИЕ", "НЕИСПРАВНОСТЬ" - размыканием цепей

• ручное включения автоматики пожаротушения и дымоудаления по адресу каждого шлейфа

• программирование режимов функционирования каждого шлейфа для работы по алгоритму пожарного шлейфа или для работы по алгоритму охранного шлейфа

• хранение в энергонезависимой памяти до 254 событий с указанием события, адреса и времени их возникновения, с возможностью просмотра всех событий в обратной хронологической последовательности

В приборе также имеется возможность адресного пуска систем и средств пожарной автоматики и в случае приема извещения от одного теплового максимального пожарного извещателя (или иного контактного датчика), с размыкающимся или замыкающимся контактом.

Предусмотрено автоматическое резервирование питания от аккумуляторной батареи ёмкостью 7 А*час и номинальным напряжением 12В, размещаемой в отдельном отсеке корпуса прибора с автоматическим подзарядом.

Особенности

• Взрывозащищенный Приемно-Контрольный Прибор Пожарной и Охранной Сигнализации.

• 10 или 20 искробезопасных шлейфов сигнализации.

• Хранением в энергонезависимой памяти до 254 последних событий.

• Автоматическая зарядка аккумулятора резервного питания и поддержка его в заряженном состоянии.
