Прибор приёмно-контрольный охранный магистральный
ППКО-М "Кристалл-2С2.XX" еФ2.407.008-02

ППКО-М "Кристалл-2С2" предназначен для построения многорубежных систем и комплексов физической защиты территорий, периметров и объектов с кольцевым или фланговым включением секторов охраны с обеспечением двухканального контроля и управления (дистанционного и автоматизированного).

Конструкция прибора

Конструктивно прибор выполнен в виде отдельных блоков: табло сигналов тревоги ТСТ-02Ф и устройств контроля и управления УКУ-06Ф, соединённых между собой жгутами и кабелями.

Количество УКУ-06Ф от 1 до 40. Номер варианта исполнения ППКО-М "Кристалл-2С2" определяется количеством УКУ-06Ф и равен (n-1), где n - количество УКУ-06Ф ("Кристалл-2С2(n-1)").

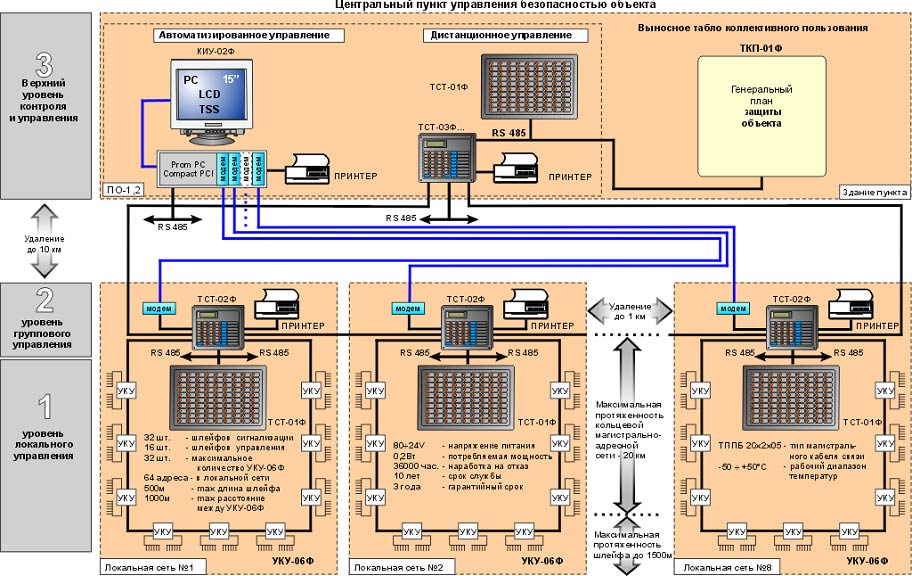

Типовая схема конфигурирования прибора "Кристалл-2С2.ХХ"

Состав прибора

В состав прибора в зависимости от варианта исполнения входят следующие изделия:

• табло сигналов тревоги ТСТ-02Ф

• устройства контроля и управления УКУ-06Ф

Примечание - Количество УКУ-06Ф от 1 до 24. Номер варианта исполнения прибора определятся количеством УКУ-06Ф и равен (n-1), где n - количество УКУ-06Ф.

Назначение

УКУ-06Ф (еФ2.390.046)

УКУ-06Ф предназначен для приёма извещений от шлейфов сигнализации, управления внешними исполнительными устройствами и передачи информации на ТСТ-02Ф.

УКУ-06Ф обеспечивает:

• контроль параметров шлейфов;

• формирование информации о состоянии шлейфов и исполнительных устройств и передачу её по магистральной линии связи к ТСТ-02Ф;

• приём команд от ТСТ-02Ф с последующей регенерацией и ретрансляцией их другим УКУ-06Ф;

• формирование сигналов включения и выключения ключей управления для управления внешними исполнительными устройствами (оповещателями охранной сигнализации, охранным освещением, камерами видеонаблюдения и т.д.);

• формирование сигналов дистанционного контроля приборов и извещателей охранной сигнализации, и передачу информации на ТСТ-02Ф;

• приём информации о состоянии приборов УКУ-06Ф с последующей регенерацией и ретрансляцией её другим УКУ-06Ф и ТСТ-02Ф;

• диагностику состояния своих узлов и блоков с автоматическим отключением себя от магистральной линии связи в случае неисправности;

ТСТ-02Ф (еФ2.406.011)

ТСТ-02Ф предназначено для приема и обработки сигналов от УКУ-06Ф, отображения состояний шлейфов сигнализации на 4-х строчном алфавитно-цифровом индикаторе и единичных световых сигнализаторах, а также передачу извещений на верхний уровень управления по последовательному каналу связи.

ТСТ-02Ф обеспечивает:

• обмен информацией со всеми УКУ-06Ф по магистральной линии связи;

• отображение на алфавитно-цифровом жидкокристаллическом индикаторе даты, времени, состояний объекта, секторов или шлейфов сигнализации;

• передачу извещений на верхний уровень управления КИУ-02Ф;

• сохранение информации о конфигурации и всех изменениях состояния приборов в запоминающем устройстве объёмом не менее 1000 записей, вывод протокола на принтер и передачу информации на верхний уровень управления;

• переход из дежурного режима в режим конфигурации прибора;

• установку даты и времени с синхронизацией времени с единым системным временем;

• ввод кода доступа;

• постановку секторов под охрану;

• включение ключей управления;

• подтверждение принятия тревожных извещений;

• тестирование УКУ-06Ф.
