Прибор приемно-контрольный охранно-пожарный магистральный
ППКОП-М "Кристалл-2С3.200" (еФ2.407.008-03.200)

Прибор предназначен для применения на объектах ответственных потребителей и объектах по использованию атомной энергии.

Прибор сертифицирован в Системе ОИТ; имеет также сертификаты соответствия и пожарной безопасности Системы ГОСТ Р.

Прибор является системообразующим изделием для построения комплексов безопасности объектов, включающих в себя системы охранной, тревожно-вызывной и пожарной сигнализации, а также системы управления доступом.

Прибор обладает иерархической трехуровневой сетевой архитектурой, открытой для комплексирования по каналам Ethernet, RS-485 и RS-232.

Интерфейс нижнего уровня - CAN ISO 11898.

В состав аппаратуры прибора могут входить следующие изделия:
- клиентский сервер КС-02Ф1.3.
- локальные пульты управления - ТСТ-03Ф2, ЛПУ-01Ф, ПУ-П;
- главные контроллеры CAN-ветви - КС-02Ф1.1 и КС-02Ф1.2;
- контроллеры ОПС - УКУ-06Ф41 и УКУ-06Ф42;
- контроллеры доступа и ОПС - УКУ-06Ф4-УКУ-064.3, УКУ-06Ф43, УКУ-06Ф44;
- считыватели и шифрустройства - БВП-02Ф6, БВП-03Ф
- ретрансляторы и разветвители CAN-интерфейса РПР-3Ф21 и КНЦ-01Ф1.

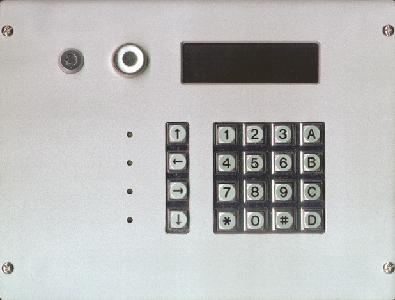

ТСТ-03Ф2




ЛПУ-01Ф

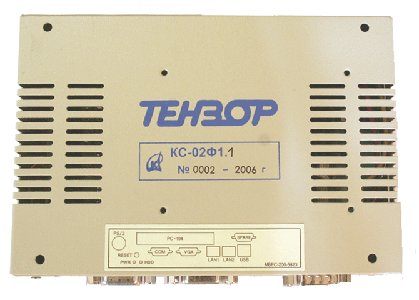

КС-02Ф1.1




КС-02Ф1.2

Архитектура комплексов, создаваемых на базе аппаратуры прибора, состав и количество изделий, определяется проектным путем.

В одну CAN-ветвь могут быть включены до 252 периферийных контроллеров.

Главный контроллер обеспечивает управление CAN-ветвью в режиме реального времени, осуществляя обмен информацией, контроль и управление периферийными контроллерами и локальными пультами управления. Главный контроллер обеспечивает ведение и синхронизацию единого системного времени, хранение информации о конфигурации объекта, состояниях системы и действиях оператора в электронном архиве, объемом не менее 100000 системных событий.

Все периферийные контроллеры обеспечивают функционирование в CAN-ветви в штатном дежурном режиме под управлением главного контроллера, и автономное функционирование в режимах проектных аварий.

Локальные пульты управления (ТСТ-03Ф2, ЛПУ-01Ф, ПУ-П) позволяют отображать и изменять режимы и состояния периферийных контроллеров, сегмента ветви.

Прибор имеет возможность программной локализации информации, выводимой на пульты, а также непрерывного фонового контроля архитектуры системы безопасности (состава и функционального назначения контроллеров) в дежурном режиме работы.

Прибор имеет возможность непрерывного фонового контроля и диагностики линий и устройств связных интерфейсов, шлейфов сигнализации, каналов измерения и контроля.

Каждое изделие имеет идентификационный электронный номер. Все изделия, входящие в состав аппаратуры имеют резидентные электронные паспорта.

Опционально изделия могут комплектоваться счетчиком времени наработки и датчиком температуры.

Электропитание аппаратуры осуществляется от внешних источников питания постоянного тока, имеющих напряжение от 9 до 36 В.

Аппаратура выпускается в стандартном (группа В3 по ГОСТ 12997) и специальном (группе Д3) климатическом исполнениях.

Базовое программное обеспечение прибора включает в себя протокол передачи данных в режиме реального времени и основные алгоритмы функционирования контроллеров и пультов управления в штатном режиме и в режимах проектных аварий.

Прикладное программное обеспечение обеспечивает адаптацию аппаратуры к особенностям объекта охраны с учетом особенностей структуры и тактики защиты объекта. Настройка прикладного программного обеспечения и конфигурирование системы безопасности осуществляется с использованием технологического компьютера.

При конфигурации реализуются следующие процедуры:
- определение архитектуры (количества и типов ПКН) CAN-ветви;
- ассоциация - установление соответствия - идентификационных номеров ПКН и (или) их элементов (шлейфов, ключей, измерительных каналов и пр.) и структурных элементов охраняемого объекта (периметр-здание-этаж-помещение и т.п);
- назначения типов шлейфов сигнализации ПКН;
- назначение имен служебных, неисправных и тревожных состояний системы;
- назначение приоритетов состояний системы;
- назначение установок, порогов и констант шлейфов и измерительных каналов;
- проведение ассоциации шлейфов, ключей и считывателей внутри сегмента;
- локализация информации, выводимой на пульты управления.

Программное обеспечение аппаратуры позволяет гибко выстраивать систему приоритетов сигналов, представляемых оператору, используя системы абсолютных или относительных приоритетов.

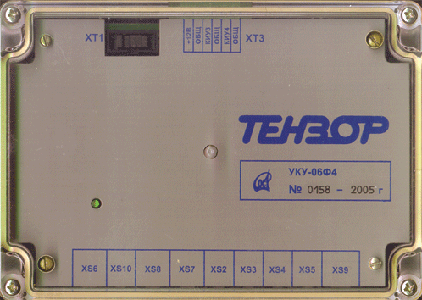

УКУ-06Ф4

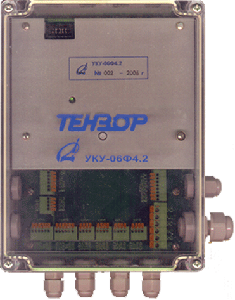

УКУ-06Ф4.2

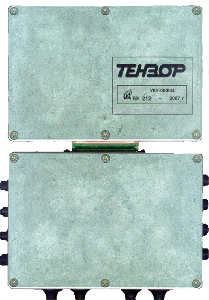

УКУ-06Ф44

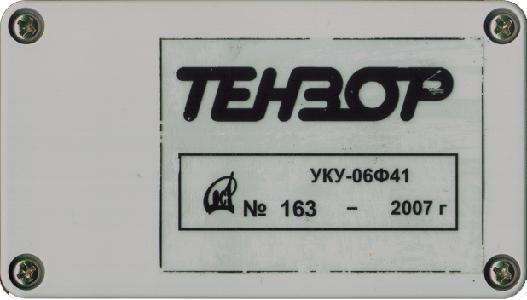

УКУ-06Ф41

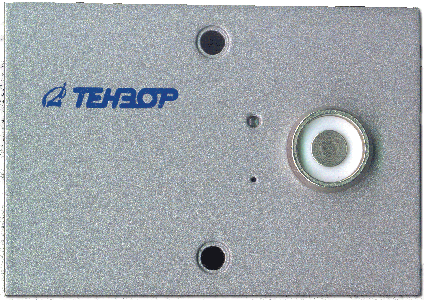

БВП-03Ф6

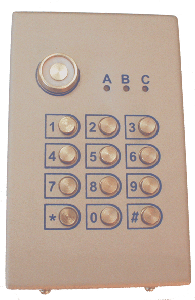

БВП-02Ф6
