Состав серии

«ЛИГАРД-03-1» - одношлейфовый прибор;

«ЛИГАРД-03-2» - двухшлейфовый прибор;

«ЛИГАРД-03-4» - четырехшлейфовый прибор;

«ЛИГАРД-03-8» - восьмишлефовый прибор;

«ЛИГАРД-03-16» - шестнадцатишлейфовый прибор.

Назначение

Приборы серии «Лигард-03» предназначены для создания систем охранной и пожарной сигнализации.

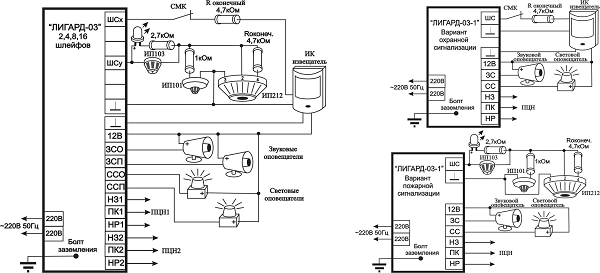

Приборы осуществляют контроль сопротивления шлейфов сигнализации (ШС) с пожарными и охранными извещателями и формируют электрические сигналы на:

- внешние устройства световой и звуковой сигнализации;

- пульт централизованного наблюдения (ПЦН);

Приборы обеспечивают простое программирование режимов работы.

Приборы выполнены в металлических корпусах имеющих отсек под аккумулятор ( 1,2 А/ч в «ЛИГАРД-03-1» и 7 А/ч в остальных приборах серии ) и предназначены для установки в помещении внутри охраняемого объекта.

Приборы рассчитаны на круглосуточный режим работы при следующих условиях эксплуатации:

- диапазон рабочих температур от + 5° С до + 50° С;

- относительная влажность при температуре окружающего воздуха + 25° С до 93%.

Конструкция приборов не предусматривает их использование в условиях воздействия агрессивных сред и в пожароопасных помещениях.

Основные функции

Приборы обеспечивают следующие основные функции:

- ручную постановку любого ШС на охрану;

- анализ электрических сигналов от электроконтактных и магнитоконтактных извещателей, а также извещателей с релейным выходом и с питанием по шлейфу;

- индикацию ШС, в котором произошло срабатывание извещателя, с включением встроенной сирены и формированием сигналов на внешние звуковые и световые оповещатели;

- контроль исправности пожарных ШС и индикацию ШС в котором произошла неисправность с включением встроенной сирены;

- передачу на ПЦН сигналов о сработке в охранных и пожарных ШС или неисправностях в пожарных ШС с помощью перекидных контактов реле;

- преимущественную регистрацию и передачу на ПЦН сообщения о срабатывании извещателя по отношению к сигналам о неисправностях в пожарных ШС;

- блокирование замковым выключателем постановки и снятия с охраны ШС, при этом прибор формирует сигналы на ПЦН только при сработке извещателя во включенных до блокировки

- автоматический переход на питание от встроенного аккумулятора, при пропадании сети 220В, а при наличии сети 220В обеспечение его заряда;

- контроль состояния аккумулятора с выдачей сообщения на индикатор и встроенную сирену при глубоком разряде аккумулятора;
- выдачу на внешнюю нагрузку напряжения 12В.

Приборы обеспечивает пользователю возможность перепрограммировать следующие параметры:

- разделение ШС на пожарные и охранные;

- время реакции на нарушение в охранных ШС (50/70 или 400/600 мс);

- разделение охранных ШС по тактике постановки на охрану (мгновенная постановка и снятие, постановка «с открытой дверью», постановка с задержкой по времени);

- время выхода, для охранных ШС запрограммированных на тактику постановки с задержкой по времени (причем для разных ШС может быть запрограммировано свое время);

- время задержки на вход, для охранных ШС запрограммированных по тактике постановки «с открытой дверью» и с задержкой по времени;
- подключение любого ШС к ПЦН1 или (и) ПЦН2;

- время звучания внешних звуковых оповещателей при сработке ШС (непрерывное или 3 мин).

Приборы имеют встроенную светодиодную индикацию:

- состояния каждого ШС;

- наличие напряжения питания 220В;

- состояние питания 12В;

- состояние замка блокировки;

- режима программирования.

Приборы имеют встроенную сирену, подающую следующие звуковые сигналы:

- непрерывное звучание при сработке в любом из включенных ШС;

- прерывистое звучание при любом виде неисправности.

Приборы имеют следующие выходы:

- перекидные контакты двух реле ПЦН («ЛИГАРД-03-1» одно реле);

- два транзисторных ключа для подключения внешних световых оповещателей («ЛИГАРД-03-1» один ключ);

- два транзисторных ключа для подключения внешних звуковых оповещателей («ЛИГАРД-03-1» один ключ);

Основные технические характеристики

Питание приборов:

- от сети переменного тока частотой 50(±1)Гц220 В ±15%

- от аккумулятора 12 В ±15%

Максимальная мощность, потребляемая приборами от сети 220В:

- «ЛИГАРД-03-1», не более 6 ВА

- остальные приборы, не более 30 ВА

Максимальный ток, потребляемый приборами в дежурном режиме от встроенного аккумулятора, при пропадании сети 220В при максимальной нагрузке всех ШС и без учета внешней нагрузки:

- «ЛИГАРД-03-1», не более 40 мА

- «ЛИГАРД-03-2», не более 105 мА

- «ЛИГАРД-03-4», не более 110 мА

- «ЛИГАРД-03-8», не более 160 мА

- «ЛИГАРД-03-16», не более 200 мА

Максимальный ток, потребляемый приборами в режиме тревоги от встроенного аккумулятора, при пропадании сети 220в (без учета внешней нагрузки):

- «ЛИГАРД-03-1», не более 60 мА

- «ЛИГАРД-03-2», не более 100 мА

- «ЛИГАРД-03-4», не более 110 мА

- «ЛИГАРД-03-8», не более 150 мА

- «ЛИГАРД-03-16», не более 190 мА

Напряжение выдаваемое приборами на внешнюю нагрузку по выходу «+12В» 12 В ±15%

Максимальный кратковременный ток внешней нагрузки при подключенном аккумуляторе:

- «ЛИГАРД-03-1», не более 0,5 А

- остальные приборы, не более 2 А
Ток заряда аккумулятора разряженного до 10,5В:
- «ЛИГАРД-03-1», не более 0,1 А
- остальные приборы, не более 2,5 А

Напряжение на клеммах для подключения ШС:

- при разомкнутом ШС 13,5 ± 0,5 В

- в дежурном режиме 10,5 ± 0,5 В

Максимально допустимый ток для питания извещателей по шлейфу, не более 1,5 мА

Сопротивление ШС в режиме «норма» 2,4 - 6,0 кОм

Сопротивление ШС, при котором приборы сигнализирует о сработке в ШС более 6,7 кОм, менее 2,2 кОм

Сопротивление в пожарных ШС, при которых приборы сигнализирует о неисправности в ШС

Обрыв более 15 кОм

Короткое замыкание менее 350 Ом

Максимально допустимые токи и напряжения выходов транзисторных ключей для подключения внешних оповещателей 30 В, 0,5 А

Максимально допустимые токи и напряжения контактов реле ПЦН:

- переменный ток ~120 В, 1 А

- постоянный ток =24 В, 2 А

Габаритные размеры приборов:

- «ЛИГАРД-03-1», не более 162х122х65 мм

- «ЛИГАРД-03-2», «ЛИГАРД-03-4», не более 202х232х 85 мм

- «ЛИГАРД-03-8», «ЛИГАРД-03-16», не более 252х232х 85 мм

Масса приборов без аккумуляторов:

- «ЛИГАРД-03-1», не более 1,3 кг

- «ЛИГАРД-03-2», «ЛИГАРД-03-4», не более 1,6 кг

- «ЛИГАРД-03-8», «ЛИГАРД-03-16», не более 2 кг

Особенности приборов серии

Программирование приборов простое, производится при монтаже систем сигнализации и не требует дополнительного оборудования

Перевод приборов в режим «БЛОКИРОВКА» производится замковым выключателем. В этом режиме кроме блокировки включений – выключений ШС реле ПЦН берется под охрану по тем шлейфам, которые были включены до блокировки.
