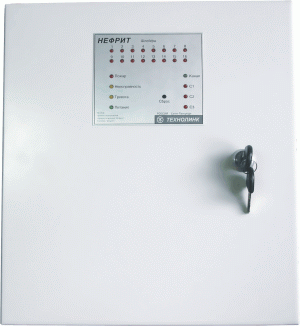

Прибор приемно-контрольный охранно-пожарный
"Нефрит"

Назначение

Прибор приемно-контрольный охранно-пожарный «Нефрит» предназначен для охраны объектов различной сложности. ППКОП «Нефрит» может быть использован и как автономный прибор и как адресуемый элемент в составе распределенной системы безопасности «Амулет».

Прибор «Нефрит» содержит 8 шлейфов сигнализации, каждый из которых независимо от назначения остальных может выполнять функции охранного или пожарного. Кроме того, прибор способен контролировать и индицировать состояние дополнительных 8-ми удаленных (до 1200м) шлейфов. Шлейфы прибора имеют повышенную информативность. Прибор различает 5 состояний охранного шлейфа (норма, тревога, короткое замыкание, обрыв, вмешательство) и 5 состояний пожарного шлейфа (норма, внимание, пожар, короткое замыкание, обрыв).

ППКОП «Нефрит» имеет 4 релейных выхода для передачи сигналов на ПЦН и управления технологическим оборудованием. Функции любого из выходов, временные задержки настраиваются по желанию потребителя при программировании параметров прибора. Любой из выходов прибора можно настроить на активизацию по любому событию или группе событий.

Прибор контролирует линию оповещения на обрыв и короткое замыкание.

ППКОП «Нефрит» содержит встроенный источник резервного питания 12В и контролирует наличие/отсутствие сетевого напряжения, разряд и наличие/отсутствие аккумуляторной батареи.

Основные технические параметры:

• 8 охранно-пожарных шлейфов;

• 4 программируемых выхода (реле или ОК);

• 1 шлейф оповещения;

• до 2-х каналов RS485;

• 64 охранных раздела;

• программируемость функций шлейфов, тактики охраны, временных задержек, функций исполнительных выходов и других параметров;

• Напряжение питания в ШС – 12В;

• Ток ШС в дежурном режиме – 2,5 мА;

• возможность подключения:
  - 4 дополнительных ППКОП «Аметист» по 2 шлейфа каждый с индикацией 8 удаленных шлейфов 9...16 на лицевой панели ППКОП «Нефрит»;
  - 4-х пультов постановки/снятия с охраны (ППС);
  - 3-х ППКОП «НЕФРИТ» с подключенными к ним дополнительными модулями;

• Возможность стыковки со SCADA-системами.

Особенности прибора

Прибор имеет модульную конструкцию, позволяющую выбирать оптимальный состав компонентов для конкретного применения. Основным элементом прибора является процессорная плата со шлейфными схемами, имеющая разъемы для подключения индикационной платы, релейного модуля и интерфейсной платы.

Высокая надежность ППКОП «Нефрит» обеспечивается за счет:

• применения оригинальных схемотехнических решений и встроенных схем защиты от перегрузок;

• использования адаптивных алгоритмов борьбы с помехами в шлейфах;

• отказа от ненадежных механических перемычек при настройке параметров прибора;

• применения качественных и удобных для монтажа разъемов с микролифтом и др.

Большие функциональные возможности данного прибора, высокая информативность извещений сочетаются с простотой и удобством в эксплуатации и обслуживании.

Наличие двух последовательных каналов связи RS485 позволяет подключать к прибору удаленные дополнительные модули и включать сам прибор как адресуемый элемент в состав распределенной системы безопасности «Амулет».

ППКОП «Нефрит» имеет выделенный интерфейс для перепрограммирования заводских установок многочисленных параметров с помощью персонального компьютера. Удобное и наглядное программное обеспечение позволяет быстро и просто настроить прибор под требования конкретного проекта.
