ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ
ППКОП 0104059-1-3 "Нота"

ПРЕДНАЗНАЧЕН:

Для контроля 1 шлейфа охранной или пожарной сигнализации (ШС), как в автономном режиме с включением устройств оповещения, так и с передачей извещений на ПЦН.

ОСОБЕННОСТИ:

- простота и надёжность прибора в эксплуатации сочетаются с гибкой тактикой работы;
- встроенный источник резервного питания.

ТАКТИКА РАБОТЫ:

Алгоритм работы прибора программируется пользователем с помощью установленных на плате перемычек.

Предусмотрены следующие режимы работы:
- постановка на охрану "с закрытой дверью": ограниченное время выхода (задержка на выход 60 сек.);
- постановка на охрану "с открытой дверью":
неограниченное время выхода;
- постановка на охрану без задержки;
- возможность задержки на включение оповещения или исполнительных устройств (40 сек.);

Постановка и снятие с охраны может осуществляться кнопкой на передней панели, любым коммутационным элементом, подключенным к входу «УПР.».

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Прибор обеспечивает:
- включение в ШС электроконтактных и магнитоконтактных извещателей, извещателей с релейным выходом и извещателей с питанием по шлейфу;
- разделение сигналов «Пожар» и «Неисправность» при включении в ШС только активных или только пассивных (НЗ) пожарных извещателей;
- формирование сигнала на включение оповещения и внешней сирены при повторном нарушении ШС через интервал времени не менее 10 мин. после его восстановления.

Программируемые параметры:
- режим охранной или пожарной сигнализации;
- наличие задержки на выход;
- наличие задержки на формирование сигнала на выходе «Звуковой Оповещатель (ЗО)»;
- ограничение длительности сигнала на выходе «ЗО»;
- наличие задержки на формирование сигнала на выходе «Сирена»;
- режим работы встраиваемого блока реле (БР);
- режим работы цепи питания извещателей «12В»;
- наличие блокировки выключения прибора переключателем «Вкл».

Индикация:
Прибор формирует извещения с помощью трех светодиодных индикаторов:
- о текущем состоянии и памяти тревог по ШС;
- о состоянии источников питания.

К прибору может быть подключен выносной светодиодный индикатор (выход "СО").

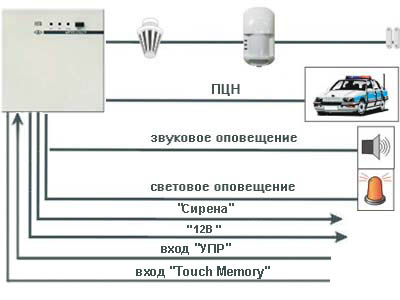

Выходы:
- релейный выход на ПЦН (выдача тревожного извещения размыканием контактов сигнального реле);
- встраиваемый блок реле (с переключающими контактами для управления оповещением, вентиляцией и т.п.);
- выход по схеме «открытый коллектор» для подключения звукового оповещения «ЗО»;
- выход по схеме «открытый коллектор» для подключения светового оповещения «СО»;
- выход для подключения сирены «Сирена»;
- выход для питания извещателей «12В».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- сопротивление ШС в режиме "Норма", кОм

4 - 7

- номинальное напряжение в ШС, В

20 +/- 4

- номинальное сопротивление выносного резистора, кОм

5,6

- ток ШС в дежурном режиме, мА

3,5

- максимально допустимые токи и напряжения:



реле ПЦН

72 В, 30 мА

блок реле (БР)

=30 В/~220 В, 5 A

сигнал на выходе "ЗО"

12 B, 120 мА

сигнал на выходе "СО"

12 В, 60 мА

сигнал на выходе "Сирена"

12 В, 120 мА

выход для питания извещателей

12 В, 150 мА

- напряжение питания, В

170 - 242

- потребляемая мощность, не более, ВА

15

- ток потребления прибора от резервного источника питания:



в дежурном режиме, не более, мА

60

в режиме тревоги, не более, мА

150

- время работы прибора от резервного источника питания:



в дежурном режиме, ч

24

в режиме тревоги, ч

3

- габаритные размеры (вариант 1.0), мм

190х190х60

- габаритные размеры (вариант 2.0), мм

240х200х70

- диапазон рабочих температур, °С

-30...+50
