ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ
ППКОП 0104059-4-1 "Нота-4"

ПРЕДНАЗНАЧЕН:

Для контроля 4 шлейфов охранной, пожарной или тревожной сигнализации (ШС), как в автономном режиме с включением устройств оповещения, так и с передачей извещений на ПЦН.

ОСОБЕННОСТИ:

- простота и надёжность прибора в эксплуатации сочетаются с гибкой тактикой работы;
- возможность подключения считывателя электронных ключей;
- различные электронные ключи (до 48 шт.) могут иметь разные права: на взятие и снятие, только на взятие и только на снятие;
- автодозвон: передача извещений на пульт центрального наблюдения в форматах “Contact – ID” или “Аргус – Т” (при установке дополнительной платы УОО-АВ).

ТАКТИКА РАБОТЫ:

Алгоритм работы прибора программируется пользователем с помощью установленных на плате перемычек.

Прибор имеет следующие режимы работы:
- постановка на охрану "с закрытой дверью" с ограниченным временем выхода (от 5 до 120 с);
- постановка на охрану "с открытой дверью" с неограниченным временем выхода;
- постановка на охрану группы ШС;
- снятие с охраны всех или группы ШС с задержкой включения звуковой сигнализации при входе (от 15 до 60 с) или без задержки;
- возможность автоматического перевзятия на ПЦН через 6 мин;
- возможность включения исполнительных устройств пожарной автоматики с задержкой 35 с;
- формирование режима "Пожар" по одному или по двум ШС (с формированием извещения "Внимание" по одному ШС);
- формирование режима "Пожар" только после перепроверки извещателя на срабатывание.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Прибор обеспечивает:
- работу с электроконтактными и магнитоконтактными извещателями, а также с извещателями, питающимися по ШС напряжением от10 до 14 В;
- выдачу извещений на ПЦН с помощью двух сигнальных реле с возможностью разделения сигналов "Пожар", "Неисправность" и "Тревога";
- формирование сигналов на управление световым и звуковым оповещателями и другими устройствами;
- звуковую и световую сигнализацию режимов работы;
- повторное включение звукового оповещения при повторном нарушении охранного ШС через интервал времени не менее 3 мин. после его восстановления;
- автоматическое снятие питания с активных пожарных извещателей для их сброса и перепроверки срабатывания;
- передачу по последовательному выходу информации о своем состоянии на дополнительные устройства (устройство автодозвона и т.п.).

Программируемые параметры:
Общие:
- наличие и длительность задержки на вход/выход (0/5; 15/30; 30/60; 60/120 с);
- управление: кнопкой "ОХРАНА" или электронными ключами "Touch Memory";
- режим работы индикации в состоянии "Взят";
- режим работы выходов «ПЦН» в состоянии "Снят";
- режим работы выходов «ПЦН» в состоянии "Вход";
- наличие перевзятия ПЦН (через 6 мин);
- наличие задержки на активизацию звукового оповещения "ЗО" в режиме "Пожар" (0 или 35 с);
- состав разделов (ШС1 – ШС4), управляемых отдельно.

По каждому шлейфу:
- режим пожарной или охранной сигнализации;
- режим охранной или тревожной сигнализации (50/70 или 400/600 мс);
- тип пожарных извещателей (НЗ или НР);
- перепроверка срабатывания пожарного извещателя (по каждому ШС);
- блокировка при задержке на вход;
- связь с ПЦН;
- формирование режима "Пожар" по одному или двум ШС;
- передача на ПЦН извещения "Пожар" замкнутым или разомкнутым состоянием реле;
- включение звукового сигнализатора;
- включение звукового оповещения "ЗО" по каждому ШС.

Индикация:
Прибор формирует извещения с помощью пяти светодиодных индикаторов и звукового сигнализатора:
- о текущем состоянии и памяти тревог по ШС;
- о состоянии источников питания.
К прибору может быть подключен выносной светодиодный индикатор.

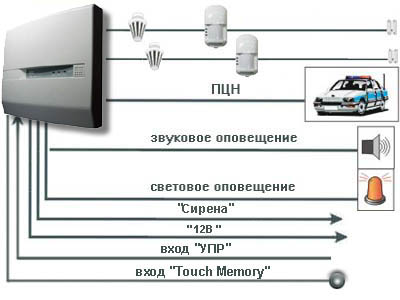

Входы:
- вход для считывателя электронных ключей;
- вход управления ("УПР.").

Выходы:
- два релейных выхода на ПЦН;
- релейный с переключающими контактами (при наличии в составе прибора блока реле БР) для управления оповещением или устройствами пожарной автоматики;
- выход по схеме «открытый коллектор» для подключения звукового оповещения «ЗО»;
- выход по схеме «открытый коллектор» для подключения светового оповещения «СО»;
- выход для питания извещателей «12В».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- сопротивление охранных, тревожных и пожарных ШС (с активными извещателями) в режиме "Норма", кОм

4 - 7

- сопротивление охранных, тревожных и пожарных ШС (с тепловыми извещателями) в режиме "Норма", кОм

1 - 2,8

- номинальное напряжение в ШС, В

10 - 14

- ток ШС в дежурном режиме, мА

2

- максимально допустимые токи и напряжения:



реле ПЦН

72 В, 30 мА

блок реле (БР)

220 В, 5 А

сигнал на выходе "ЗО"

12 В, 500 мА

сигнал на выходе "СО"

12 В, 100 мА

выход для питания извещателей

12 В, 120 мА

- напряжение питания, В

180 - 242

- время работы от резервного источника питания:



в дежурном режиме, ч

24

в режиме тревоги, ч

3

- габаритные размеры, мм

240х200х70

- диапазон рабочих температур, °С

-30...+50
