Интегрированная система "ПОРТ"

Система сбора и обработки информации ПОРТ предназначена для сбора информации о состоянии технических средств охраны объекта и отображения ее на удаленном персональном компьютере пользователя. Система может быть использована для объединения систем охранной сигнализации и видеонаблюдения в интегрированную систему безопасности объекта.

Область применения

Объекты, оборудованные системами охранной сигнализации ГОБИ, РИФ и телевизионного наблюдения РАСТР.

Принцип действия

Система состоит из двух блоков: контроллера (КНТ) и конвертера (КНВ). КНТ обрабатывает информацию от систем охранной сигнализации и передает ее по двухпроводной линии связи. КНВ принимает данные, преобразует их в формат интерфейса RS-232. Информация с КНВ считывается через серийный СОМ порт в персональный компьютер (ПК). ПК под управлением программы ПОРТ обеспечивает обработку и отображение данных, управление системой телевизионного наблюдения.

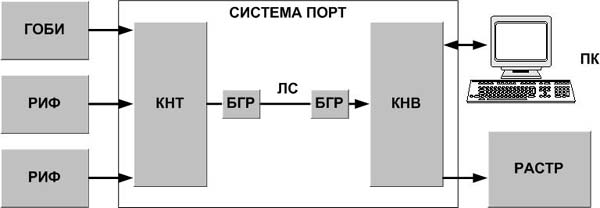

Структурная схема интегрированной системы:


ГОБИ периметровый комплекс охранной сигнализации ГОБИ
РИФ объектовый комплекс охранной сигнализации РИФ
КНТ контроллер системы ПОРТ
КНВ конвертер системы ПОРТ
БГР блок грозозащиты
ЛС 2 проводная линия связи
РАСТР система телевизионного наблюдения РАСТР
ПК персональный компьютер


Характеристики и параметры

  • Линия связи: выделенная телефонная пара протяженностью до 6 км.

  • Параметры электропитания: КНТ - 5В/0,5Вт от комплекса ГОБИ, КНВ - сеть 220В/1Вт.

  • Условия эксплуатации: непрерывная работа в отапливаемом помещении при температуре от 5 до 40°С и относительной влажности до 95% при температуре 30°С.

  • Габаритные размеры: КНТ (КНВ) - 190х140х70, блок грозозащиты – 140х120.

Комплектность

Наименование Количество
Контроллер (КНТ) 1
Конвертер (КНВ) 1
Адаптер 220В/12В 1
Блок грозозащиты 2
Кабели 3
Программное обеспечение 1 компакт-диск


Программное обеспечение

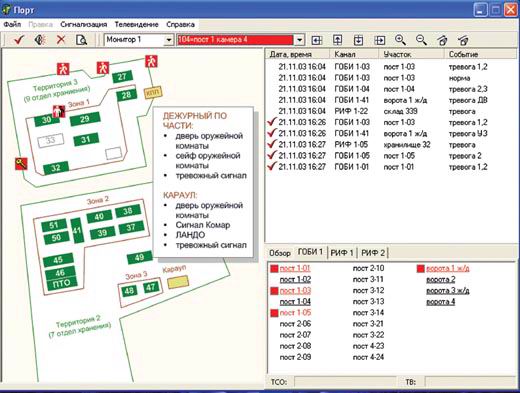

Минимальные требования к ПК: Pentium-100, Windows-95, монитор 15”. Окно программы ПОРТ содержит элементы управления, план объекта, журнал событий и табло текущего состояния технических средств охраны.

В режиме ТРЕВОГА: на мониторе ПК индицируется место нарушения, номера тревожных ТСО, на мониторы СТН выводятся изображения ближайших к месту нарушения телекамер, производит запись на видеомагнитофон.

Все события в системе протоколируются на жестком диске ПК. Программа обеспечивает возможность использования двух систем ПОРТ.
