Каталог технических средств охраны













ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННЫЙ
ППКО 01059-1-4 "Прима"

ПРЕДНАЗНАЧЕН:

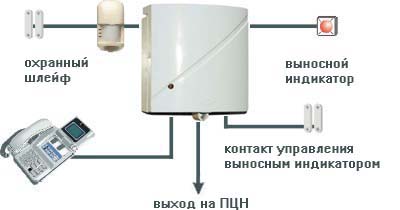

Для контроля 1 шлейфа охранной сигнализации (ШС), с передачей тревожного извещения по переключаемой телефонной линии на пульты централизованного наблюдения (ПЦН) "Нева 10М", "Центр КМ01", "Фобос" и аналогичные.

ОСОБЕННОСТИ:

Питание прибора осуществляется от ретранслятора ПЦН.

ТАКТИКА РАБОТЫ:

Алгоритм работы прибора программируется пользователем с помощью установленных на плате перемычек.

Предусмотрены следующие режимы работы:
- постановка на охрану "с закрытой дверью": выбираемое ограниченное время выхода (60, 120 сек.);
- возможность перезапуска задержки на выход;
- возможность включения режима перевзятия с ПЦН через 10 после перехода прибора в режим тревоги.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Прибор обеспечивает:
- режим "Контроль" при питании от абонентской телефонной линии;
- режим "Охрана" при питании от ретранслятора ПЦН;
- возможность подключения скрытого переключателя (СМК и т.п.), обеспечивающего включение и выключение свечения выносного индикатора с сохранением поступающей на него информации;
- включение в ШС электроконтактных и магнитоконтактных извещателей, извещателей с релейным выходом, а также с питанием по ШС ("Окно-5", "Волна-5", "Фотон-8" и анналогичные).

Программируемые параметры:
- длительность задержки на выход (60, 120 сек);
- выбор режима работы выносного индикатора;
- разрешение «перевзятия» с ПЦН;
- отключения звукового сигнализатора.

Индикация:
Прибор формирует извещения с помощью двухцветного светодиодного индикатора и отключаемого звукового сигнализатора:
- о текущем состоянии ШС;
- о режиме постановки на охрану.

К прибору может быть подключен выносной светодиодный индикатор.

Выходы:
Тревожное извещение формируется путем снижения тока потребления от ретранслятора ПЦН.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- сопротивление ШС в режиме "Норма", кОм

5,5 – 12

- номинальное напряжение в ШС, В

14 +/- 4

- номинальное сопротивление выносного резистора, кОм

9,1

- ток ШС в дежурном режиме, мА

1,5

- время реакции на нарушение ШС, не менее, мс

500

- напряжение питания, В

32 – 72

- габаритные размеры, мм

95х110х60

- диапазон рабочих температур, °С

-30...+50
