ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННЫЙ
ППКО 0104059-3-1 (исп.1) И ППКО 0104050639-3-1 (исп.2) "Прима-3"

ПРЕДНАЗНАЧЕН:

Для контроля 3 шлейфов охранной и тревожной сигнализации (ШС), как в автономном режиме с включением устройств оповещения, так и с передачей извещений на ПЦН путем размыкания контактов реле (исполнение 1), либо методом высокочастотного уплотнения (исполнение 2) по занятым телефонным линиям в системах "Атлас-3"(по одному ключу), "Атлас-6" и "Фобос-ТР" (по двум ключам).

ОСОБЕННОСТИ:

- постановку и снятие прибора с охраны набором кодов, содержащих до четырех цифр;
- наличие кода "Принуждения" (формирование сигнала на индикаторы "Снят" при наборе кода, отличающегося от кода снятия на +/-1);
- все элементы прибора размещены в одном корпусе с клавиатурой.

ТАКТИКА РАБОТЫ:

Алгоритм прибора программируется пользователем с помощью клавиатуры.
Предусмотрены следующие режимы работы:
- постановка на охрану "с закрытой дверью": ограниченное время выхода (задержка на выход от 0 до 90 с) с возможностью перезапуска задержки на выход;
- постановка на охрану "с открытой дверью" (неограниченное время выхода)
- постановка на охрану без задержки;
- задержка на вход от 0 до 90 с.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Прибор обеспечивает:
- включение в шлейфы сигнализации (ШС) электроконтактных и магнитоконтактных извещателей, извещателей с релейным выходом и извещателей с питанием по шлейфу;
- формирование сигнала на включение внешней сирены при повторном нарушении шлейфа сигнализации через интервал времени не менее 4 мин. после его восстановления;
- формирование сигнала на индикаторы «Снят» при наборе кода, отличающегося от кода снятия на +/-1 (снятие по принуждению);
- звуковую индикацию режима работы;
- 15 минутную память для ШС тревожной сигнализации.

Программируемые параметры:
- вид сигнала на ПЦН для исполнения 2 («Атлас-3»/«Атлас-6»/«Фобос-ТР»);
- тип 2-го и 3-го ШС (охранный/тревожный/вход цепи регистрации прибытия наряда);
- коды взятия и снятия;
- состояние выхода ПЦН в режиме «Снято» (норма/нарушен);
- задержка на вход (0/10/20/30/40/80/90 с);
- задержка на выход (0/10/20/30/40/80/90 с);
- связь 2 и 3 ШС с ПЦН1/ПЦН2;
- связь ШС с выходом звукового оповещения;
- режим работы выхода звукового оповещения.

Индикация:
Прибор формирует извещения с помощью четырех светодиодных индикаторов и программируемого звукового сигнализатора:
- о текущем состоянии и памяти тревог по ШС;
- о состоянии источников питания.

К прибору может быть подключен выносной светодиодный индикатор.

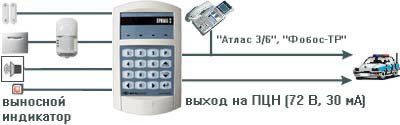

Выходы:
- релейный выход на ПЦН (исполнение 1);
- выход на ПЦН сигнала с несущей частотой 18 кГц (исполнение 2);
- выход для подключения внешнего индикатора;
- выход для подключения сирены или выносной лампы (открытый коллектор).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- сопротивление ШС в режиме "Норма", кОм

4 – 7

- номинальное напряжение в ШС, В

7 - 10

- номинальное сопротивление выносного резистора, кОм

5,6

- ток ШС в дежурном режиме, мА

1,5

- максимально допустимые токи и напряжения:



реле ПЦН

72 В, 30 мА

выход «Открытый коллектор»

27 В, 1 А

- напряжение питания, В

10 - 15

- ток потребления, не более, мА

50

- ток потребления с выключенными индикаторами, не более, мА

30

- габаритные размеры, мм

175х105х30

- диапазон рабочих температур, °С

-30...+50
