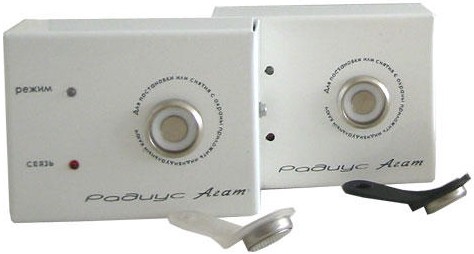

ППКО "Радиус-А"

Контроль состояния одного шлейфа сигнализации (ШС) и передача извещений на концентратор «Радиус-Агат-128» по линии интерфейса RS-485

Назначение

Централизованная охрана стационарных объектов (квартир, гаражей, дач, офисов, торговых помещений, складов и т.д.).

Постановка/снятие

Постановка и снятие панели с охраны осуществляется с помощью электронного ключа «touch-memory». Максимальное количество ключей, которое может быть использовано для работы с панелью – 20. Ключи задаются при программировании панели пользователем. При попытке подбора ключа работа панели блокируется.

Зона (шлейф сигнализации)

Панель осуществляет прием извещений посредством контроля сопротивления ШС. В качестве извещателей (ИО), включаемых в ШС, могут использоваться любые отечественные и импортные магнитоконтактные, электроконтактные извещатели и извещатели с релейным выходом.

Режимы работы

Панель имеет четыре режима работы: «Снят с охраны», «Охрана», «Тревога», «Программирование». Панель запоминает свое состояние при переходе в режимы «Снят с охраны», «Охрана», «Тревога», поэтому после восстановления питания (если оно было отключено) она возвращается в тот же режим. Режим «Программирование» используется для стирания или добавления в базу новых ключей.

Отображение и регистрация извещений

- световая индикация состояния шлейфа и состояния постановка/снятие с помощью встроенных в панель светодиодов «Режим», «Связь» и выносного светодиода HL1 (клеммы «И+», «И-»);
- звуковая сигнализация с помощью встроенного в панель пьезоизлучателя;
- два выхода «открытый коллектор» (клеммы «1», «+» и «2», «^»);
- передача информации по каналу с интерфейсом RS-485 (клеммы «А» и «В»).

Технические характеристики

Диапазон напряжения питания постоянного тока, В

12 ± 2

Потребляемый ток в дежурном режиме, мА, не более

20

Максимальное сопротивление шлейфа сигнализации
(без учета сопротивления оконечного резистора), кОм

1

Сопротивление оконечного резистора, кОм

2,2

Задержка на вход/выход, с
(программируется перемычкой)

60 или 120

Максимальное допустимое напряжение выходов «открытый коллектор», В

30

Нагрузочная способность выходов «открытый коллектор», мА

100

Диапазон рабочих температур, °С

от –25 до +40

Габаритные размеры панели и коммутаторного блока, мм

85x65x30

Масса, кг, не более

0,2
