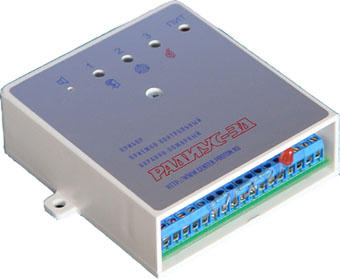

ППКОП "Радиус-3-А"

Описание:

Предназначен для работы в составе системы РПИОС "Радиус" и обеспечивает охрану различных объектов, оборудованных охранными и пожарными извещателями, и передачу извещений с помощью радиопередатчика типа ПРД на станцию ЦСМ "Радиус".

Прибор позволяет подключить два шлейфа охранной сигнализации и один шлейф пожарной сигнализации.

Пожарный шлейф – круглосуточный. Допускается одновременное включение в пожарный шлейф токопотребляющих дымовых (нормально-разомкнутых) извещателей и пассивных тепловых (нормально-замкнутых) извещателей (комбинированный шлейф).

Постановка и снятие прибора с охраны производится с помощью электронных ключей Touch Memory.

Сигналы о состоянии прибора и охраняемого объекта выдаются на встроенные световые индикаторы и звуковой сигнализатор, а также на выносной светодиодный индикатор, звуковой оповещатель и световой оповещатель.

Прибор «Радиус-3-А» обеспечивает передачу извещений по радиоканалу на ПЦН (через радиопередатчик типа ПРД) или по проводному телефонному каналу (через автоматический дозваниватель «Радиус»).

Информативность (количество видов сообщений, передаваемых прибором по каналу связи) равна 11 ед.

Виды сообщений: «Нарушение шлейфа», «Пожар по шлейфу», «Восстановление шлейфа», «Неисправность шлейфа», «Взятие на охрану без тестовых», «Взятие на охрану с тестовыми», «Пароль снятия с охраны», «Ложный пароль», «Разряд АКБ», «Восстановление АКБ», «Тест», причем сообщения «Пожар по шлейфу 3», «Неисправность шлейфа 3», «Восстановление шлейфа 3», «Разряд АКБ», «Восстановление АКБ» передаются круглосуточно, т.е. независимо от того, находится прибор на охране или нет.

Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы.

Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.

Характеристики шлейфов, подключаемых к прибору:

- ШС1 - шлейф охранной сигнализации «вход-выход». Задержка на формирование сигнала тревоги составляет 1 мин. С помощью перемычки в приборе можно установить нулевую задержку;

- ШС2 - шлейф охранной сигнализации;

- ШС3 - шлейф пожарной сигнализации.

Прибор обеспечивает ограничение тока, протекающего через сработавший дымовой извещатель, на уровне не более 20 мА.

Прибор обеспечивает перезапрос состояния дымовых извещателей, снимая питание со шлейфа на время 3 с.

Используемые дымовые извещатели должны иметь минимальное рабочее напряжение не более 9 В и остаточное напряжение в сработавшем состоянии от 4,0 В до 8,0 В. Это такие извещатели, как ИП212-41, ИП212-45, 2151Е и др.

Максимальная допускаемая величина тока по пожарному ШС в дежурном режиме для питания извещателей (без учета тока через выносной резистор):

- 2,5 мА при включении в шлейф только дымовых извещателей;

- 0,6 мА при включении в шлейф дымовых и тепловых извещателей.

Характеристики выходов для подключения светового и звукового оповещателей:

- максимальное напряжение 50 В;

- максимальный ток 0,3 А.

Питание прибора и активных извещателей осуществляется от внешнего источника питания постоянного тока с номинальным напряжением 12 В (от 10,0 до 14,0 В). Максимальный потребляемый ток в дежурном режиме не превышает 50 мА, а в режиме "Тревога" ("Пожар"), когда включены световой и звуковой оповещатели и работает радиопередатчик типа ПРД, не превышает 1,5 А.

Прибор обеспечивает идентификацию электронных ключей Touch Memory путем считывания их кода.

Емкость памяти кодов ключей Touch Memory - 20 шт.

Количество считывателей для ключей Touch Memory - 1.

Расстояние от прибора до считывателя - не более 20 м при сечении провода не менее 0,1 мм2.

Потребитель имеет возможность самостоятельно изменить параметры прибора с помощью программатора «ProgrammatorsRadius».

Диапазон рабочих температур от минус 10 до плюс 50 °С.

Масса прибора не более 0,3 кг.

Габаритные размеры прибора – 115 x 115 x 35 мм.
