ППКОП "Радиус-4/8"

Описание:

Предназначен для контроля состояния 8-ми шлейфов сигнализации, подачи светового и звукового сигналов и передачи извещений по каналу связи.

Версия 2.83

Прибор «Радиус-4/8» является модификацией прибора «Радиус-4». Он дополнен встроенным расширителем на 4 шлейфа, двумя реле и некоторыми новыми функциями (выделены жирным курсивом).

Область применения

Автономная или централизованная охрана объектов – офисов, квартир, магазинов, складских помещений и т.п. Устанавливается внутри охраняемого объекта, оборудованного охранными и пожарными извещателями.

Возможности и особенности

Количество контролируемых шлейфов сигнализации – 8:
три шлейфа охранной сигнализации (ШС1, ШС2, ШС3) и пять шлейфов охранно-пожарной сигнализации (ШС4, ШС5, ШС6,ШС7, ШС8) одного из следующих типов:

типы охранного ШС:
- вход-выход;
- периметр;
- проходной;
- вход-объем;
- круглосуточная слышимая тревога;
- круглосуточная тихая тревога («тревожная кнопка»).

типы охранно-пожарного ШС:
- периметр;
- проходной;
- вход-объем;
- круглосуточная слышимая тревога;
- круглосуточная тихая тревога («тревожная кнопка»);
- пожарный комбинированный (для дымовых и тепловых извещателей)

  • Напряжение в охранно-пожарных ШС – 12 В. Величина тока по ШС для питания извещателей – 2,5 мА.

  • Автоматический пересброс состояния дымовых извещателей.

  • Возможность обхода шлейфов при взятии под охрану (при использовании пульта "Радиус КС-8").

  • Возможность восстановления шлейфа типа «вход-выход».

  • Информативность (количество видов сообщений, передаваемых прибором по каналу связи) и количество вариантов сообщений определяются выбранной группой сообщений. Прибор может работать с группами сообщений «2» (традиционная) или «0» (новая). Для группы сообщений «2» информативность равна 15 ед., а количество вариантов 220.Для группы сообщений «0» информативность равна 18 ед., а количество вариантов 222, из них 128 – с указанием номера пользователя (хозоргана).

  • Виды сообщений: «Нарушение шлейфа», «Восстановление шлейфа», «Пожар по шлейфу», «Неисправность шлейфа», «Взятие под охрану с шлейфами №», «Взятие Х/О № тип №»,«Не взятие», «Снятие с охраны», «Снятие Х/О №», «Ложный пароль», «Отсутствие сети», «Восстановление сети», «Разряд АКБ», «Восстановление АКБ», «Вскрытие корпуса», «Восстановление корпуса», «Неисправность прибора», «Тест».

  • Напряжение питания: основное – от сети 220 В, резервное - от встроенной АКБ напряжением 12 В и емкостью 4,5 А/ч. Автоматический заряд АКБ от сети.

  • Ток потребления от АКБ:
    - в дежурном режиме – не более 0,15 А;
    - в режиме «Тревога» («Пожар») или «Неисправность», когда включены внешний световой оповещатель, внешний звуковой оповещатель и работает передатчик - не более 1,2 А.

  • Энергосберегающий режим при работе с разряженной АКБ.

  • Выходы прибора:
    - два транзисторных выхода типа «открытый коллектор» для подключения светового и звукового оповещателей 12В;
    - выход «+12В» для питания активных извещателей;
    - два релейных выхода с «сухими» контактами. Каждое реле можно индивидуально запрограммировать на управление по тому или/и иному извещению, в т.ч. по программе контроля доступа.

  • Контроль доступа на объект путем управления электрозамком в режиме "снят с охраны".

  • Хранение 85 последних сообщений в энергонезависимой памяти. Возможность просмотра и распечатки сообщений из буфера с помощью универсального программатора.

  • Количество каналов передачи информации – один, из следующих:
    - радиоканал. В прибор устанавливается передатчик одного из типов: ПРД27, ПРД160, ПРД450, который обеспечивает передачу сообщений на ЦСМ «Радиус-256» или «Радиус-1000»;
    - проводной телефонный канал. В прибор устанавливается автоматический дозваниватель «Радиус» для передачи сообщений в речевой форме на заранее запрограммированные телефонные номера;
    - GSM-канал. В прибор устанавливается модуль «Дятел», который совместно с сотовым телефоном «Siemens» обеспечивает передачу извещений в форме SMS-сообщений по сети сотовой связи.

    Возможно одновременное использование двух каналов связи: радио- и GSM; проводного телефонного и GSM.

  • Контроль радиоканала – периодической передачей тестовых сообщений.

  • Протоколы передачи сообщений по радиоканалу: RRD, RPI.

  • Прибор автоматически выполняет роль мини-концентратора для 6-ти панелей типа «Радиус-А-А» и 6-ти объектовых приборов типа "Радиус-3-А", "Радиус-3-К", "Радиус-4", подключенных к его линии интерфейса RS-485, при условии, что в качестве канала связи выбран радиоканал. При этом прибор по отношению к этим панелям является ведущим - он производит сбор и обработку данных с панелей и передачу сообщений по радиоканалу на ЦСМ. Протокол обмена – Radius-128.

  • Возможность обновление версии программы прибора с помощью универсального программатора.

  • Конструкция – металлический корпус с крышкой.

  • Контроль вскрытия корпуса прибора.

  • Рабочий диапазон температур: от минус 25 до плюс 50º С.

  • Габаритные размеры: 190×270×85 мм.

  • Масса прибора (без АКБ) – не более 2,5 кг.

Взятие прибора под охрану и снятие с охраны осуществляется с помощью электронных ключей Touch Memory или/и клавиатуры. Используются:
- пульт управления «Радиус ТС-8» - со считывателем и светодиодами сигнализации. Обеспечивает удаленный контроль и управление прибором. Интерфейс линии связи – RS-485, длина линии - до 1000 м.

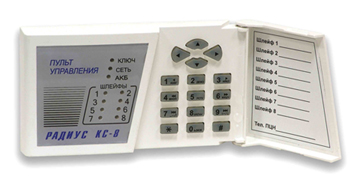

- пульт управления «Радиус КС-8» – с клавиатурой и светодиодами сигнализации. Обеспечивает удаленный контроль и управление прибором. Интерфейс линии связи – RS-485, длина линии - до 1000 м.

Возможно одновременное использование в линии пультов «Радиус КС-8» и «Радиус ТС-8». Максимальное их общее количество, которое может быть подключено к одному прибору ППКОП, составляет 6; все они работают параллельно. Емкость памяти кодов ключей и кодов клавиатуры – 16. Прибор поставляется с пустой базой кодов. Пользователь перед эксплуатацией должен зарегистрировать в приборе используемые электронные ключи или/и коды (пароли) клавиатуры. Первый внесенный в базу ключ или код клавиатуры является мастер-ключом (или мастер-паролем).

Потребитель имеет возможность самостоятельно изменить с помощью универсального программатора ProgUniv и перемычек на плате прибора параметры:

  • номер системы, номер объекта;

  • типы шлейфов;

  • тип взятия/снятия;

  • протокол передачи;

  • период тестовых сообщений;

  • время задержки на вход/выход;

  • режим работы звукового оповещателя;

  • коды событий для реле;

  • режимы работы реле и т.д.
