ППКОП "Радиус-4/Астра"

Описание:

Предназначен для контроля состояния 8-ми беспроводных шлейфов сигнализации, подачи светового и звукового сигналов и передачи извещений по каналу связи.

Прибор «Радиус-4/Астра» является расширенным исполнением прибора «Радиус-4», ориентированным на работу с беспроводными радиоканальными извещателями из комплекта «Астра-РИ-М» производства НТЦ «ТЕКО», г. Казань. Для этой цели в прибор «Радиус-4» дополнительно установлен печатный узел коммутатора КБС-1.

Взятие прибора под охрану и снятие с охраны осуществляется с помощью клавиатуры или/и электронных ключей Touch Memory. Используется пульт управления «Радиус КС-8» или/и пульт управления «Радиус ТС-8».

Область применения

Автономная или централизованная охрана объектов – офисов, квартир, магазинов, складских помещений и т.п. Устанавливается внутри охраняемого объекта, оборудованного охранными и пожарными радиоканальными извещателями.

Возможности и особенности

- количество контролируемых шлейфов сигнализации – 8:
три шлейфа охранной сигнализации (ШС1, ШС2, ШС3) и пять шлейфов охранно-пожарной сигнализации (ШС4, ШС5, ШС6,ШС7, ШС8).

- все восемь шлейфов – беспроводные. Возможно использование шлейфов ШС1… ШС4 как проводных.

- в беспроводные охранные шлейфы могут быть зарегистрированы радиоканальные извещатели:

• инфракрасный «Астра-5131»;

• инфракрасный со спец. функциями (защита от животных и т.д.) «Астра-5121»;

• кнопки тревожной сигнализации «Астра-3221», «РПДК Астра РИ-М»;

• акустический «Астра-6131»;

• магнитоконтактный «Астра-3321».

- в беспроводные пожарные шлейфы могут быть зарегистрированы радиоканальные извещатели:

• дымовой «Астра-421РК»;

• ручной «Астра-4511».

- возможность обхода шлейфов при взятии под охрану (при использовании клавиатуры).

- информативность (количество видов сообщений, передаваемых прибором по каналу связи) и количество вариантов сообщений определяются выбранной группой сообщений. Прибор может работать с группами сообщений «2» (традиционная) или «0» (новая). Для группы сообщений «2» информативность равна 15 ед., а количество вариантов 220. Для группы сообщений «0» информативность равна 18 ед., а количество вариантов 222, из них 128 – с указанием номера пользователя (хозоргана).

- напряжение питания: основное – от сети 220 В, резервное - от встроенной АКБ напряжением 12 В и емкостью 4,5 А•ч. Автоматический заряд АКБ от сети.

- ток потребления от АКБ:

• - в дежурном режиме – не более 0,15 А;

• - в режиме «Тревога» («Пожар») или «Неисправность», когда включены внешний световой оповещатель, внешний звуковой оповещатель и работает передатчик (кратковременно) - не более 1,2 А.

-энергосберегающий режим при работе с разряженной АКБ.

- выходы прибора:

• - два транзисторных выхода типа «открытый коллектор» для подключения светового и звукового оповещателей 12В;

• - выходы «+12В» для питания внешних потребителей.

- хранение 85 последних сообщений в энергонезависимой памяти. Возможность просмотра и распечатки сообщений из буфера с помощью универсального программатора.

-количество каналов передачи информации – один, из следующих:

• - радиоканал. В прибор устанавливается передатчик одного из типов: ПРД27, ПРД160, ПРД450, который обеспечивает передачу сообщений на ЦСМ;

• - проводной телефонный канал. В прибор устанавливается автоматический дозваниватель «Радиус» для передачи сообщений в речевой форме на заранее запрограммированные телефонные номера;

• - GSM-канал. В прибор устанавливается модуль «Дятел», который совместно с сотовым телефоном «Siemens» обеспечивает передачу извещений в форме SMS-сообщений по сети сотовой связи. Возможно одновременное использование двух каналов связи: радио- и GSM; проводного телефонного и GSM.

- контроль радиоканала – периодической передачей тестовых сообщений.

- протоколы передачи сообщений по радиоканалу в системе «Радиус»: RRD, RPI. Возможно использование прибора в радиосистемах с протоколами Visonic и Lars.

- прибор автоматически выполняет роль концентратора для 6-ти панелей типа «Радиус-А-А» и 6-ти объектовых приборов типа «Радиус-3-А», «Радиус-3-К», «Радиус-4», подключенных к его линии интерфейса RS-485, при условии, что в качестве канала связи выбран радиоканал. При этом прибор по отношению к этим приборам является ведущим - он производит сбор и обработку данных с приборов и передачу сообщений по радиоканалу на ЦСМ. Протокол обмена – Radius-128.

- возможность обновления версии программы прибора с помощью универсального программатора.

- конструкция – металлический корпус с крышкой.

- контроль вскрытия корпуса прибора.

- рабочий диапазон температур: от минус 25 до плюс 50º С.

Габаритные размеры: 190×270×85 мм.

Масса прибора (без АКБ) – не более 2,5 кг.

Предварительно проводится программирование устройств:
1. Присвоение адреса ретрансляторам РПУ. Количество ретрансляторов от 1 до 4;
2. Регистрация извещателей в ретрансляторах РПУ. В каждом ретрансляторе может быть зарегистрировано до 20 извещателей;
3. Программирование коммутатора – установление соответствия событий, сформированных извещателями и ретрансляторами, с событиями по шлейфам прибора в радиосистеме «Радиус». Производится с помощью универсального программатора ProgUniv.

Потребитель имеет также возможность самостоятельно изменить с помощью перемычек на плате управления и с помощью универсального программатора ProgUniv параметры прибора:
- код системы, номер объекта;
- типы шлейфов;
- протокол передачи;
- период тестовых сообщений;
- время задержки на вход/выход;
- режим работы звукового оповещателя и т.д.

Для идентификации сработавших или отказавших радиоканальных извещателей может использоваться пульт «Радиус КД-1» (с ЖКИ-индикатором и клавиатурой), который подключается к прибору по отдельной линии интерфейса RS-485.

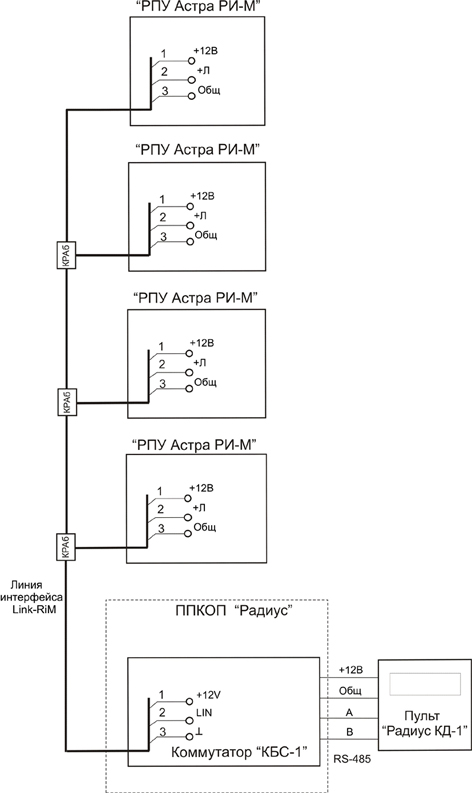

Схема подключения прибора к устройствам системы «Астра-РИ-М»
